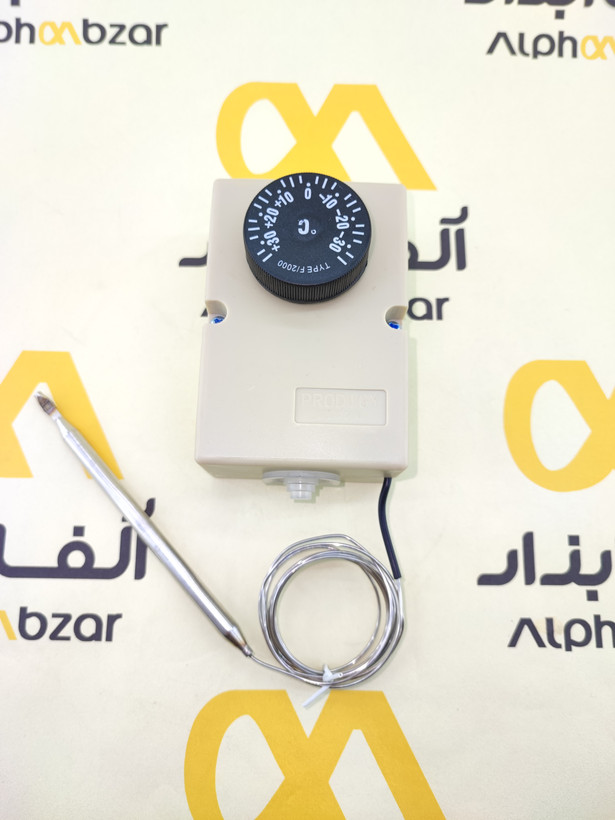

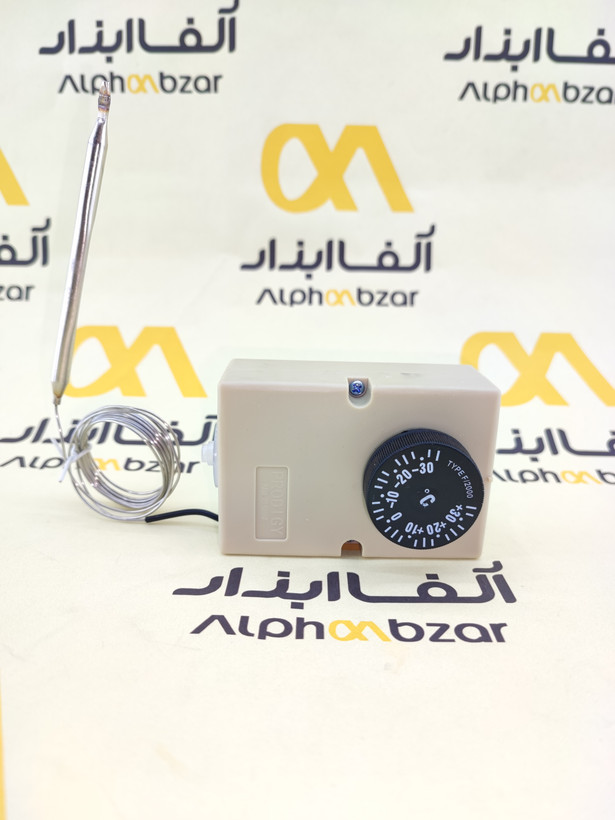

ترموستات مکانیکی یخچال ویترینی و صنعتی طرح پرودیجی مدل F2000 (رنج ۳۰- تا ۳۰+)
Prodigy F2000 Mechanical Capillary Thermostat | -30 to +30°C
لطفا برای دیدن ویژگیهای این محصول به بخش توضیحات مراجعه کنید : .
بررسی و راهنمای کامل ترموستات پرودیجی مدل F2000
ترموستات پرودیجی (Prodigy) مدل F2000 یک کنترل‌کننده دمای مکانیکی بسیار پرکاربرد و قابل اعتماد است که برای طیف وسیعی از سیستم‌های سرمایشی و گرمایشی طراحی شده است. این ترموستات با داشتن بازه دمایی گسترده از ۳۰- تا ۳۰+ درجه سانتی‌گراد، به عنوان یک قطعه یونیورسال (همه‌کاره) در صنعت تبرید شناخته می‌شود. مکانیزم عمل آن بر اساس انبساط گاز درون لوله مویی (Capillary) بوده و بدون نیاز به برد الکترونیکی پیچیده، کنترل دقیقی بر عملکرد کمپرسور یا هیتر اعمال می‌کند.
مشخصات فنی کامل (Technical Specifications)
| مدل | Prodigy F/2000 |
|---|---|
| نوع عملکرد | مکانیکی - گازی (Expansion Gas) |
| بازه تنظیم دما | ۳۰- تا ۳۰+ درجه سانتی‌گراد |
| نوع سوییچ | SPDT (تک قطب، دو خروجی) - دارای ۳ پایه |
| ظرفیت الکتریکی | 16(4) آمپر - ۲۵۰ ولت AC |
| دیفرانسیل (اختلاف دما) | حدود ۲ تا ۳ درجه سانتی‌گراد (ثابت) |
| طول لوله مویی | معمولاً ۱.۵ متر (۱۵۰۰ میلی‌متر) |
| جنس سنسور (بالب) | استیل یا مس روکش‌دار |
| استاندارد محافظتی | معمولاً IP40 (در صورت نصب صحیح در قاب) |
ویژگیهای برجسته
- دامنه دمایی وسیع: پوشش همزمان دماهای زیر صفر (فریزری) و بالای صفر (یخچالی و محیطی).
- طراحی آنالوگ و مقاوم: عدم آسیب‌پذیری در برابر نوسانات لحظه‌ای برق برخلاف مدل‌های دیجیتال.
- قابلیت نصب آسان: دارای قاب روکار پلاستیکی که امکان نصب روی دیوار یا بدنه دستگاه را فراهم می‌کند.
- سنسور حساس: سرعت واکنش مناسب به تغییرات دمای محیط توسط بالب گازی.
- خروجی دوگانه: امکان استفاده برای قطع در سرما (سرمایش) یا وصل در سرما (گرمایش).
کاربردها و دستگاه‌های سازگار
این ترموستات به دلیل بازه دمایی ۳۰- تا ۳۰+ در دستگاه‌های زیر قابل استفاده است:
- یخچال‌ها و فریزرهای صنعتی: یخچال‌های ویترینی، تاپینگ بستنی، و فریزرهای صندوقی.
- سردخانه‌های کوچک: به عنوان ترموستات اصلی یا ترموستات حد (Safety).
- آبسردکن‌های صنعتی: کنترل دمای مخزن آب.
- تابلو برق‌ها: جهت کنترل فن تهویه (Cooling) یا هیتر ضد رطوبت (Heating).
- گلخانه‌ها و سالن‌های پرورش قارچ: برای کنترل دما در بازه محیطی.
انواع مدل‌ها و محصولات مشابه
مدل F2000 یک استاندارد صنعتی است و برندهای مختلفی محصول مشابه آن را تولید می‌کنند:
- Ranco K50/K59: (بیشتر برای یخچال‌های خانگی استفاده می‌شود و بازه متفاوتی دارد).
- Danfoss KP Series: (مدل‌های صنعتی‌تر و فشار بالا/پایین).
- Johnson Controls A19: (رقیب مستقیم در کاربردهای صنعتی).
- مدل‌های چینی طرح F2000: با برندهای متفرقه اما ساختار مشابه.
مزایا و معایب
محاسن (مزایا)
- عمر طولانی قطعات مکانیکی.
- بدون نیاز به منبع تغذیه جداگانه (فقط فاز را قطع و وصل می‌کند).
- تحمل جریان بالا (معمولاً تا ۱۶ آمپر) و امکان اتصال مستقیم به کمپرسورهای کوچک.
- کاربری بسیار ساده برای اپراتور (فقط چرخش ولوم).
معایب
- دقت پایین‌تر نسبت به ترموستات‌های دیجیتال (خطای ۱ تا ۲ درجه).
- نداشتن نمایشگر دمای فعلی محیط.
- حساسیت لوله مویی به ضربه و شکستگی (نشت گاز سنسور باعث خرابی دائم می‌شود).
روش‌های تست و چک‌لیست
برای اطمینان از سالم بودن ترموستات F2000 مراحل زیر را انجام دهید:
- تست ظاهری: لوله مویی را بررسی کنید. هرگونه شکستگی، له شدگی یا بریدگی به معنای خالی شدن گاز و خرابی قطعه است.
- تست مکانیکی: ولوم را بچرخانید. باید صدای "کلیک" واضحی در دمای محیط بشنوید.
- تست الکتریکی (با مولتی‌متر):
- مولتی‌متر را روی حالت بیزر (Buzzer) قرار دهید.
- در دمای اتاق، پایه‌های C و ۱ (معمولاً پایه مشترک و پایه بسته) باید راه بدهند.
- سنسور را داخل یخ قرار دهید. پس از چند دقیقه باید صدای کلیک شنیده شده و مدار قطع شود.
عیب‌یابی و راه‌حل‌ها
| نشانه خرابی | علت احتمالی | راه‌حل |
|---|---|---|
| کمپرسور یکسره کار می‌کند و قطع نمی‌شود | جوش خوردن پلاتین‌های داخل ترموستات یا تنظیم دمای خیلی پایین | ولوم را کمی بالا ببرید؛ اگر قطع نکرد، ترموستات باید تعویض شود. |
| دستگاه اصلاً روشن نمی‌شود | قطع شدن گاز داخل لوله مویی یا خرابی پلاتین | تست بیزر بگیرید، در صورت قطعی مدار، تعویض کنید. |
| دما بسیار نوسان دارد | محل نامناسب نصب سنسور (بالب) | سنسور را در مسیر جریان هوای برگشتی و دور از فن قرار دهید. |
نحوه تعویض گام‌به‌گام ترموستات F2000
هشدار ایمنی: قبل از هر کاری، برق دستگاه را کاملاً قطع کنید.
- باز کردن قاب: پیچ‌های قاب رویی ترموستات را باز کرده و ولوم پلاستیکی را به سمت بیرون بکشید تا جدا شود.
- نام‌گذاری سیم‌ها: قبل از جدا کردن سیم‌ها، از آن‌ها عکس بگیرید یا یادداشت کنید (پایه C، ۱ و ۲).
- باز کردن اتصالات: سیم‌ها را با دم‌باریک جدا کنید. مهره نگهدارنده ترموستات به بدنه را باز کنید.
- خارج کردن سنسور: مسیر لوله مویی را دنبال کنید و سنسور را از داخل کابین یا اواپراتور آزاد کنید.
- نصب ترموستات جدید: لوله مویی جدید را دقیقاً از همان مسیر عبور دهید. مراقب باشید لوله مویی تا نشود.
- سیم‌کشی مجدد: سیم‌ها را طبق الگوی قبلی وصل کنید (معمولاً فاز ورودی به C و فاز خروجی به کمپرسور به پایه ۱ یا ۲ بسته به نوع کنتاکت).
خرابی‌های رایج و نشانه‌ها
بیشترین علت خرابی در ترموستات‌های پرودیجی مدل F2000 عبارتند از:
- خال‌زدن پلاتین: به دلیل آمپر کشیدن زیاد کمپرسور، پلاتین‌ها سیاه شده و نمی‌چسبند.
- نشت گاز آکاردیون: سوراخ شدن لوله مویی باعث می‌شود ترموستات دیگر تغییر فشار را حس نکرده و معمولاً در حالت "قطع دائم" یا "وصل دائم" گیر کند.
- شکستگی ولوم: هرز شدن محور پلاستیکی که مانع تنظیم دما می‌شود.
نکات نگهداری و افزایش طول عمر
- از تاب دادن و خم کردن شدید لوله مویی خودداری کنید. شعاع خم نباید کمتر از ۵ سانتی‌متر باشد.
- محل اتصال فیش‌ها را هر سال بررسی کنید تا اکسیده یا شل نشده باشند (اتصال سست باعث داغ شدن و سوختن ترموستات می‌شود).
- سنسور (بالب) را تمیز نگه دارید و از یخ‌زدگی ضخیم دور آن جلوگیری کنید تا دمای واقعی را حس کند.
سوالات متداول (FAQ)
۱. آیا ترموستات F2000 برای بخاری هم قابل استفاده است؟
بله، به دلیل داشتن کنتاکت SPDT (سه پایه)، می‌توانید از پایه مخالف آن برای فرمان دادن به هیتر در هنگام سرد شدن هوا استفاده کنید.
۲. سیم‌کشی ۳ پایه ترموستات پرودیجی چگونه است؟
پایه C (مشترک) ورودی فاز است. پایه ۱ معمولاً برای سرمایش (وصل شدن با گرم شدن دما) و پایه ۲ برای گرمایش یا آلارم است. حتماً نقشه روی بدنه را چک کنید.
۳. آیا طول لوله مویی قابل کوتاه کردن است؟
خیر! لوله مویی حاوی گاز است. بریدن آن باعث تخلیه گاز و خرابی کامل ترموستات می‌شود. اضافه آن را به آرامی حلقه کنید.
۴. دقت دمایی این ترموستات چقدر است؟
ترموستات‌های مکانیکی حدود ۲ تا ۳ درجه تلورانس (خطا) دارند و برای کاربردهای آزمایشگاهی دقیق مناسب نیستند.
۵. "دیفرانسیل" در این ترموستات چیست؟
اختلاف دمای بین روشن شدن و خاموش شدن مجدد دستگاه است. مثلا اگر روی صفر تنظیم باشد، در +۳ روشن شده و در ۰ خاموش می‌شود.
۶. چرا ترموستات زود به زود قطع و وصل می‌کند؟
ممکن است سنسور (بالب) دقیقاً جلوی باد مستقیم فن قرار گرفته باشد. جای سنسور را تغییر دهید.
۷. آیا این مدل ضد آب است؟
خیر، خود قطعه ترموستات ضد آب نیست و باید در محیط خشک یا داخل تابلو نصب شود. فقط سنسور انتهایی ضد آب است.
۸. آیا می‌توانم این مدل را جایگزین ترموستات دیجیتال کنم؟
بله، اما دقت کاهش می‌یابد و امکانات نمایش دما و دیفراست اتوماتیک (در مدل‌های پیشرفته دیجیتال) حذف می‌شود.
۹. حداکثر جریانی که می‌تواند تحمل کند چقدر است؟
معمولاً ۱۶ آمپر اهمی و حدود ۴ آمپر القایی (موتوری). برای کمپرسورهای قوی‌تر حتماً باید از کنتاکتور استفاده کنید.
۱۰. اعداد روی ولوم (۳۰- تا ۳۰+) واقعی هستند؟
بله، این اعداد دمای قطع ترموستات را نشان می‌دهند و کالیبره شده هستند، اما ممکن است خطای جزئی داشته باشند.
جدول مقایسه با مدل‌های مشابه
| ویژگی | Prodigy F2000 (مکانیکی) | ترموستات دیجیتال (مانند STC-100) |
|---|---|---|
| دقت عملکرد | متوسط (۲± درجه) | بالا (۰.۱± درجه) |
| نیاز به برق | ندارد (سوییچ خالص) | دارد (۲۲۰ ولت یا ۱۲ ولت) |
| نمایشگر دما | ندارد | دارد |
| دوام در محیط صنعتی | بسیار بالا | متوسط (حساس به رطوبت برد) |
| پیچیدگی نصب | بسیار آسان | متوسط (نیاز به سیم‌کشی بیشتر) |
نکات مهم هنگام خرید
هنگام تهیه ترموستات Prodigy F2000 به موارد زیر دقت کنید:
- چک کردن لوله مویی: تمام طول لوله را با دست لمس کنید تا مطمئن شوید زدگی یا تاشدگی ندارد.
- نرمی ولوم: ولوم باید با کمی مقاومت اما یکنواخت بچرخد و گیر نداشته باشد.
- طول سنسور: اگر فاصله محل نصب تا داخل کابین زیاد است، مدلی با لوله مویی بلندتر انتخاب کنید.
- اصالت کالا: به حک شدن نام PRODIGY روی بدنه و کیفیت چاپ اعداد روی ولوم دقت کنید.
منابع و مراجع
- دیتاشیت فنی ترموستات سری F2000
- راهنمای کاربرد ترموستات‌های مویی (Capillary)
- اطلاعات فنی و کاتالوگ‌های عمومی صنعت تبرید (Refrigeration Manuals)
