دستهبندی: ابزار سنجش
برچسبها :
آمپرمتر کلمپی:دارد
ولت متر Ac & DC:دارد
خازن سنج:دارد
چراغ قوه:دارد
مشخصات فنی کامل
00:00:00

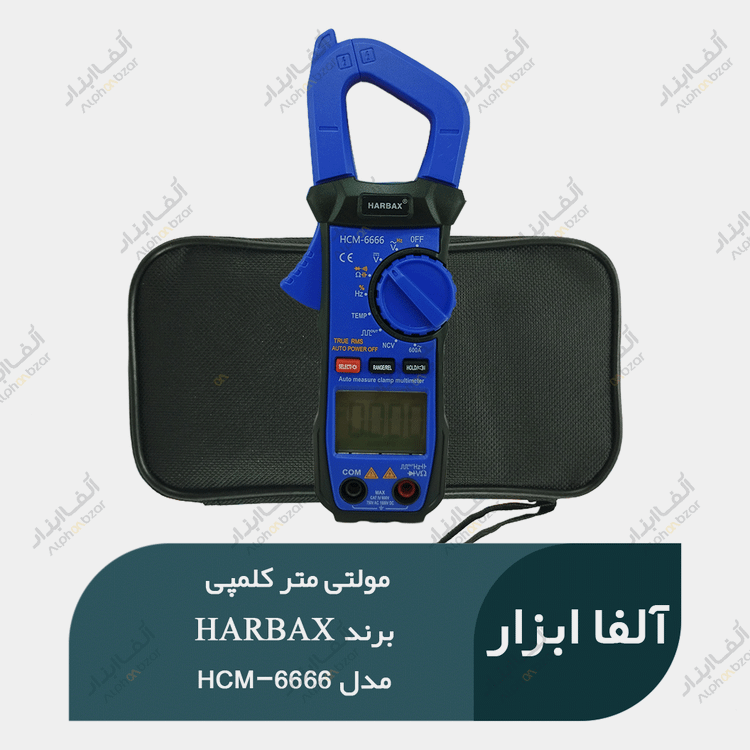

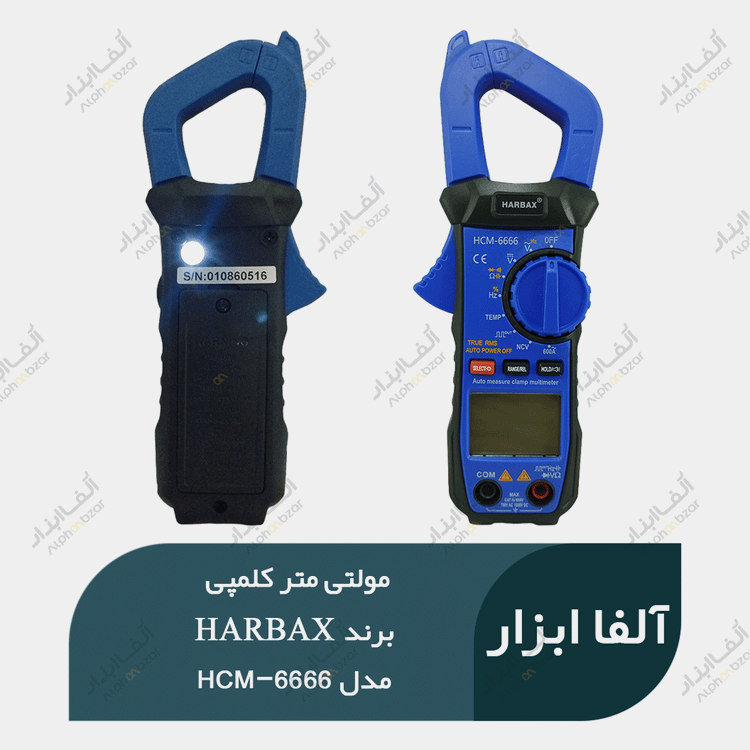

مدل
HARBAX HCM-6666
نمایشگر
LCD دیجیتال با نور پس‌زمینه
حداکثر جریان AC
600 آمپر
حداکثر ولتاژ
600 ولت AC/DC
مقاومت
تا 60 مگا اهم
دقت اندازه‌گیری
±(1.5% + 5 digit)
اندازه فک کلمپ
32 میلی‌متر
رده ایمنی
CAT III 600V
دمای کاری
0°C تا 40°C
تغذیه
باتری 9 ولت
محدوده اندازه‌گیری دقیق
ولتاژ DC: 600mV ~ 1000V
ولتاژ AC: 6V ~ 750V
جریان AC: 400μA ~ 600A
مقاومت: 600Ω ~ 60MΩ
ظرفیت: 9.999nF ~ 100μF
فرکانس: 50Hz ~ 60Hz
قابلیت‌ها و ویژگی‌های منحصر به فرد
- اندازه‌گیری بدون قطع مدار: کلمپ ترانسفورماتوری امکان اندازه‌گیری جریان بدون قطع سیم را فراهم می‌کند
- تشخیص ولتاژ بدون تماس (NCV): قابلیت تشخیص وجود ولتاژ بدون تماس مستقیم
- Auto Power Off: خاموش شدن خودکار برای صرفه‌جویی در باتری
- Data Hold: نگه‌داشتن مقدار اندازه‌گیری شده روی نمایشگر
- نمایشگر با نور پس‌زمینه: قابلیت خواندن در محیط‌های کم نور
- تست اتصال (Continuity): بررسی اتصال الکتریکی با صدای بوق
- تست دیود: بررسی سالمت دیودها و قطعات نیمه‌هادی
- اندازه‌گیری دما: قابلیت اندازه‌گیری دما با پراب مخصوص
نحوه استفاده صحیح
مراحل اندازه‌گیری جریان:
- دستگاه را روشن کرده و حالت اندازه‌گیری جریان AC را انتخاب کنید
- فک کلمپ را باز کرده و دور سیم مورد نظر قرار دهید
- مطمئن شوید فقط یک سیم داخل کلمپ قرار گیرد
- کلمپ را محکم ببندید و مقدار را از نمایشگر بخوانید
- برای دقت بیشتر، سیم را در مرکز کلمپ قرار دهید
اندازه‌گیری ولتاژ و مقاومت:
- پراب‌های تست را به درستی وصل کنید (قرمز: مثبت، سیاه: منفی)
- حالت مناسب را روی سلکتور انتخاب کنید
- برای اندازه‌گیری مقاومت، ابتدا مدار را از برق جدا کنید
- پراب‌ها را با دو سر قطعه یا نقاط مورد نظر تماس دهید
نکات ایمنی و هشدارهای مهم
هشدارهای ایمنی:
- هرگز از حداکثر مقادیر مجاز تجاوز نکنید (600V - 600A)
- در محیط‌های مرطوب یا خیس از دستگاه استفاده نکنید
- قبل از اندازه‌گیری مقاومت، حتماً مدار را از برق جدا کنید
- از دستکش ایمنی و عینک محافظ استفاده کنید
- دستگاه را در معرض ضربه شدید قرار ندهید
- هنگام عدم استفاده، دستگاه را خاموش کنید
نگهداری و تعمیر
نگهداری روزانه:
- پس از هر استفاده، دستگاه را با پارچه خشک تمیز کنید
- از مواد شیمیایی قوی برای تمیز کردن استفاده نکنید
- پراب‌ها را بررسی کرده و در صورت آسیب تعویض کنید
- کلمپ را باز و بسته کرده تا از عملکرد صحیح آن اطمینان حاصل کنید
تعویض باتری:
- هنگامی که نماد باتری خالی ظاهر شد، باتری را تعویض کنید
- دستگاه را خاموش کرده و درپوش باتری را باز کنید
- باتری 9 ولتی جدید را با رعایت قطب‌های مثبت و منفی جایگزین کنید
- درپوش را محکم ببندید و دستگاه را تست کنید
کالیبراسیون و دقت:
- سالی یکبار دستگاه را برای کالیبراسیون به مرکز تعمیرات ببرید
- دقت دستگاه را با منابع مرجع مشخص بررسی کنید
- در صورت عدم دقت، از ادامه استفاده خودداری کنید
عیب‌یابی و حل مشکلات رایج
دستگاه روشن نمی‌شود
باتری را چک کرده و در صورت نیاز تعویض کنید. اتصالات باتری را بررسی کنید.
نمایشگر خاموش است
نور پس‌زمینه را فعال کنید یا باتری را تعویض کنید.
اندازه‌گیری نادرست جریان
مطمئن شوید فقط یک سیم داخل کلمپ است و کلمپ کاملاً بسته است.
نمایش خطای "OL"
مقدار اندازه‌گیری از حد مجاز بیشتر است. رنج بالاتری انتخاب کنید.
عدم پاسخ دهی کلیدها
داخل دستگاه را تمیز کرده و اتصالات را بررسی کنید.
کلمپ نمی‌بندد
لولای کلمپ را چرب کاری کرده و از خرابی فنری اطمینان حاصل کنید.
کاربردهای عملی و حرفه‌ای
- صنایع برقی: بررسی جریان مصرفی موتورها و تجهیزات صنعتی
- نصب و راه‌اندازی: کنترل بار مداراتی و تنظیم تجهیزات
- تعمیرات خانگی: عیب‌یابی لوازم برقی و بررسی مداری
- آزمایشگاه‌ها: اندازه‌گیری‌های دقیق برای تحقیق و توسعه
- انرژی خورشیدی: بررسی عملکرد پانل‌ها و اینورترها
- تابلوهای برق: کنترل توزیع بار و تعادل فازها
- سیستم‌های UPS: بررسی عملکرد و مصرف باتری
- تعمیر خودرو: عیب‌یابی سیستم‌های الکتریکی و باتری
