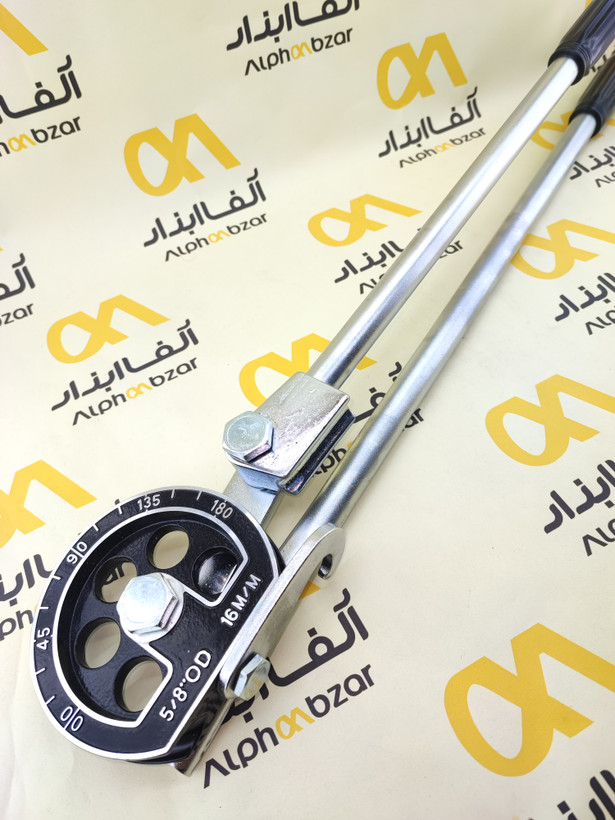

خم کن اهرمی دستی 5/8 اینچ 16 میلیمتری

A. معرفی کوتاه

لوله خم کن دستی 5/8 اینچ (معادل 16 میلی‌متر) یکی از ابزارهای ضروری و تخصصی برای تکنسین‌های نصب و راه‌اندازی سیستم‌های تهویه مطبوع (HVAC)، تبرید و لوله‌کشی صنعتی است. این دستگاه با بهره‌گیری از طراحی اهرمی قدرتمند، امکان ایجاد خم‌های نرم، دقیق و بدون دفرمگی یا شکستگی را تا زاویه ۱۸۰ درجه فراهم می‌کند. ساختار مستحکم و استفاده از آلیاژهای مقاوم در تولید این ابزار، دوام آن را در محیط‌های کارگاهی سخت تضمین کرده و کیفیت نهایی لوله‌کشی را به شکل چشمگیری ارتقا می‌دهد.

B. مشخصات فنی کامل

C. ویژگی‌ها

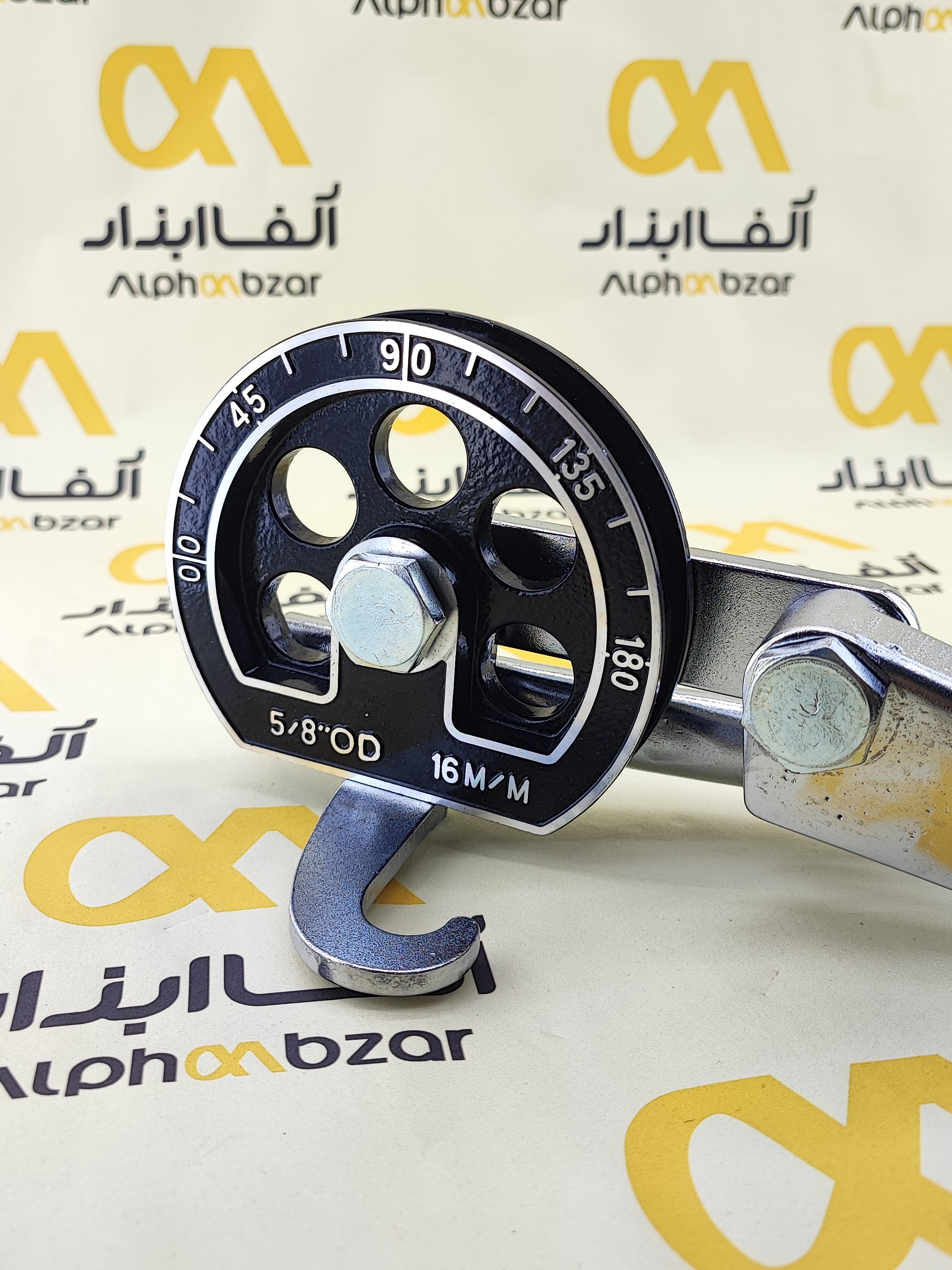

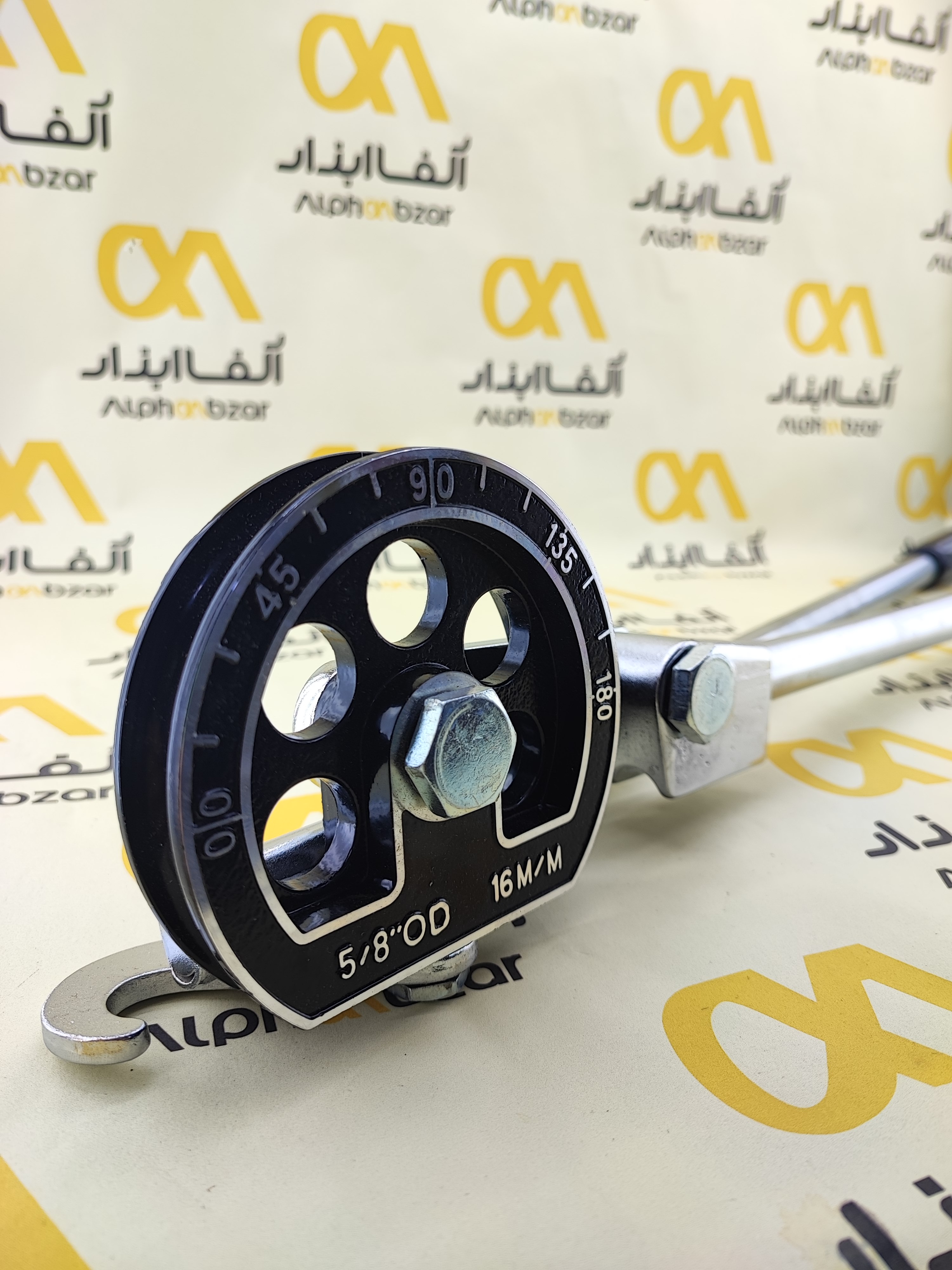

• دقت و ظرافت بالا: مجهز به صفحه مدرج با فواصل زاویه‌ای دقیق که باعث می‌شود کاربر بدون نیاز به اندازه‌گیری مجدد، زاویه مورد نظر را پیاده‌سازی کند.
• طراحی ارگونومیک بازوها: دسته‌های بلند با ایجاد نیروی اهرمی مضاعف، نیاز به اعمال قدرت فیزیکی زیاد را کاهش داده و از خستگی کاربر جلوگیری می‌کنند.
• حفظ ساختار لوله: قالب ماشین‌کاری شده با تلرانس بسیار پایین، از دوپهن شدن (Ovality) و کاهش قطر داخلی لوله در نقطه خم جلوگیری می‌کند.
• بدون نیاز به نیروی محرکه: وزن بهینه و عملکرد کاملاً مکانیکی، استفاده از این ابزار را در ارتفاع، فضاهای تنگ و سایت‌های فاقد جریان برق امکان‌پذیر می‌سازد.

D. کاربردها و دستگاه‌های سازگار

این محصول به صورت اختصاصی برای شکل‌دهی لوله‌های 5/8 اینچی طراحی شده و در صنایع زیر کاربرد فراوان دارد:

• سیستم‌های تهویه مطبوع (HVAC): اجرای لوله‌کشی مسی برای کولرهای گازی، چیلرها، داکت اسپلیت‌ها و سیستم‌های VRF.
• صنایع برودتی: خم‌کاری مسیرهای انتقال مبرد در یخچال‌های صنعتی، سردخانه‌ها و سیستم‌های فریونی.
• تاسیسات حرارت مرکزی: اجرای شبکه‌های انتقال آب گرم یا روغن در موتورخانه‌ها.
• صنایع خودروسازی و پنوماتیک: فرم‌دهی شبکه‌های انتقال سیالات، سوخت و هوای فشرده در ماشین‌آلات صنعتی.

E. انواع مدل‌ها و محصولات مشابه

لوله خم‌کن‌های دستی در قالب برندهای متنوعی در بازار تجهیزات تاسیسات یافت می‌شوند که عملکردی مشابه این دستگاه دارند:

• سری P&M (تایوان): مدل‌هایی مانند 364A-10 که به دلیل کیفیت بالا و طول عمر مناسب در بازار شناخته شده هستند.
• خم‌کن‌های Ridgid (ریجید آمریکا): ابزارهای رده‌بالا و صنعتی با بالاترین دقت که عموماً برای پروژه‌های فوق‌تخصصی انتخاب می‌شوند.
• محصولات Imperial (امپریال): خم‌کن‌های سنگین‌کار آمریکایی که برای لوله‌های استیل و ضخیم مقاومت بالایی دارند.
• برند Value (ولوو): ارائه‌دهنده گزینه‌های جغجغه‌ای و دستی که انتخاب مقرون‌به‌صرفه‌تری محسوب می‌شوند.

F. محاسن (مزایا)

• سرعت عمل بسیار بالا در خم‌کاری نسبت به روش‌های سنتی (استفاده از فنر توکار یا حرارت‌دهی).
• به صفر رساندن پرتی لوله به دلیل دقت بالا در اجرای زوایای مهندسی شده.
• استحکام بسیار بالای بدنه و عدم وجود قطعات الکترونیکی که هزینه استهلاک و نگهداری را کاهش می‌دهد.
• استفاده آسان بدون نیاز به آموزش‌های پیچیده تخصصی.

G. معایب

• تک سایز بودن: این مدل تنها برای لوله‌های با قطر خارجی 16 میلی‌متر (5/8 اینچ) قابل استفاده است.
• محدودیت حرکتی: طول بلند دسته‌ها باعث می‌شود استفاده از ابزار در محیط‌های بسیار بسته و کیپ (مانند سقف کاذب تنگ) با چالش همراه باشد.
• وابستگی به نیروی فیزیکی: برای خم کردن لوله‌های ضخیم‌تر یا استیل، کاربر به اعمال نیروی بدنی قابل توجهی نیاز دارد.

H. روش‌های تست و چک‌لیست تست

برای اطمینان از عملکرد صحیح و سلامت لوله خم کن، پیش از آغاز پروژه این چک‌لیست را بررسی کنید:

1. بررسی فیزیکی شیارها: داخل قالب ثابت و متحرک را لمس کنید؛ نباید هیچ‌گونه پلیسه، زائده فلزی یا زنگ‌زدگی که باعث خط افتادن روی لوله شود وجود داشته باشد.
2. تست لقی: دسته‌ها را از هم باز کرده و تکان دهید. مفصل اتصال مرکزی باید بدون لقی جانبی و صرفاً در محور تعیین شده حرکت کند.
3. آزمون عملی خم سرد: یک تکه لوله مسی 5/8 اینچ ضایعاتی را در دستگاه قرار داده و به میزان 90 درجه خم کنید.
4. ارزیابی خروجی: قسمت بیرونی قوس لوله نباید دچار کشیدگی بیش از حد یا پارگی شده باشد و قسمت داخلی قوس نیز نباید چروک خورده باشد.

I. روش عیب‌یابی + دلایل + راه‌حل‌ها

J. نحوه تعویض گام‌به‌گام و راهنمای استفاده

این ابزار به صورت یکپارچه طراحی شده و نیاز به تعویض قطعه مصرفی ندارد. برای استفاده صحیح مراحل زیر را دنبال کنید:

1. دسته‌های دستگاه را تا انتها از یکدیگر باز کنید تا عدد صفر (0) روی کفشک متحرک دقیقاً روبروی عدد صفر روی صفحه ثابت قرار گیرد.
2. لوله 5/8 اینچ را درون شیار قالب ثابت قرار دهید و گیره یا قلاب نگهدارنده را روی لوله محکم کنید تا از لغزش جلوگیری شود.
3. علامتی که برای نقطه شروع خم روی لوله کشیده‌اید را با نشانگر دستگاه تراز کنید.
4. دسته ثابت را در دست بگیرید و با دست دیگر، دسته متحرک را با فشار یکنواخت و پیوسته به سمت خود بکشید.
5. به اعداد روی صفحه مدرج دقت کنید؛ زمانی که خط نشانگر روی بازوی متحرک به زاویه دلخواه (مثلا 45 یا 90 درجه) رسید، متوقف شوید.
6. دسته‌ها را به حالت اولیه برگردانید، گیره را آزاد کرده و لوله فرم‌گرفته را خارج کنید.

K. خرابی‌های رایج و نشانه‌ها

• انحراف و خم شدن دسته‌ها: در اثر اعمال فشار غیرمجاز روی لوله‌های فولادی ضخیم یا استفاده از اهرم‌های کمکی اضافی روی دسته‌ها به وجود می‌آید.
• گشاد شدن محور مرکزی: نشانه‌اش لقی بیش از حد فک‌ها و عدم تراز بودن کفشک متحرک با قالب ثابت است که مستقیما باعث افت کیفیت خم می‌شود.
• محو شدن درجات: استفاده مداوم در محیط‌های کارگاهی و تماس با حلال‌ها باعث پاک شدن اعداد روی صفحه مدرج می‌شود.

L. نکات نگهداری و افزایش طول عمر

• پس از اتمام کار، حتماً شیارهای دستگاه را با یک دستمال میکروفایبر یا پنبه‌ای تمیز کنید تا رطوبت و براده در آن باقی نماند.
• برای جلوگیری از زنگ‌زدگی، هر چند ماه یک‌بار مفاصل و پین‌های دستگاه را با روغن صنعتی سبک روان‌کاری کنید.
• از پرتاب کردن دستگاه از ارتفاع یا قرار دادن اجسام بسیار سنگین روی آن در جعبه ابزار خودداری کنید.
• هرگز از این ابزار برای خم کردن میلگرد یا لوله‌های توپر استفاده نکنید.

M. سوالات متداول (FAQ)

N. جدول مقایسه مدل‌های مشابه

جدول زیر مقایسه‌ای کلی از ویژگی‌های ساختاری لوله خم‌کن‌های سایز 5/8 در کلاس‌های مختلف ارائه می‌دهد:

O. نکات مهم هنگام خرید

• بررسی متریال ساخت: مطمئن شوید که قالب‌ها از جنس فلزات سخت و ضد سایش (مانند فولاد کربنی یا چدن) ساخته شده‌اند تا به مرور زمان دچار خوردگی نشوند.
• خوانایی و عمق درجات: زوایای حک شده روی دستگاه باید دارای عمق مناسب و رنگ متضاد باشند تا در شرایط نوری ضعیف کارگاه نیز به راحتی خوانده شوند.
• کیفیت روکش دسته‌ها: روکش‌های لاستیکی ضخیم و دارای برجستگی‌های ضد لغزش نقش حیاتی در جلوگیری از سر خوردن دست و کاهش خستگی دارند.
• تست نرمی حرکت: قبل از نهایی کردن خرید، حتماً دسته‌ها را چندین بار باز و بسته کنید. حرکت باید کاملا روان و فاقد هرگونه صدای ساییدگی و لقی غیرطبیعی در محور مرکزی باشد.

P. منابع

• اطلاعات فنی و مشخصات پایه مستخرج از فروشگاه‌های تخصصی ابزار: فیکس ابزار (FixAbzar)
• لیست ابزارآلات و بررسی‌های بازار تجهیزات لوله‌کشی: موتور جستجوی ترب (Torob)
• بررسی و مقایسه انواع لوله خم کن مسی در بازار ایران: ایمالز (Emalls)
• کاتالوگ‌های استاندارد خم‌کاری لوله‌های مسی ویژه تهویه مطبوع (HVAC Copper Tube Handbook).
