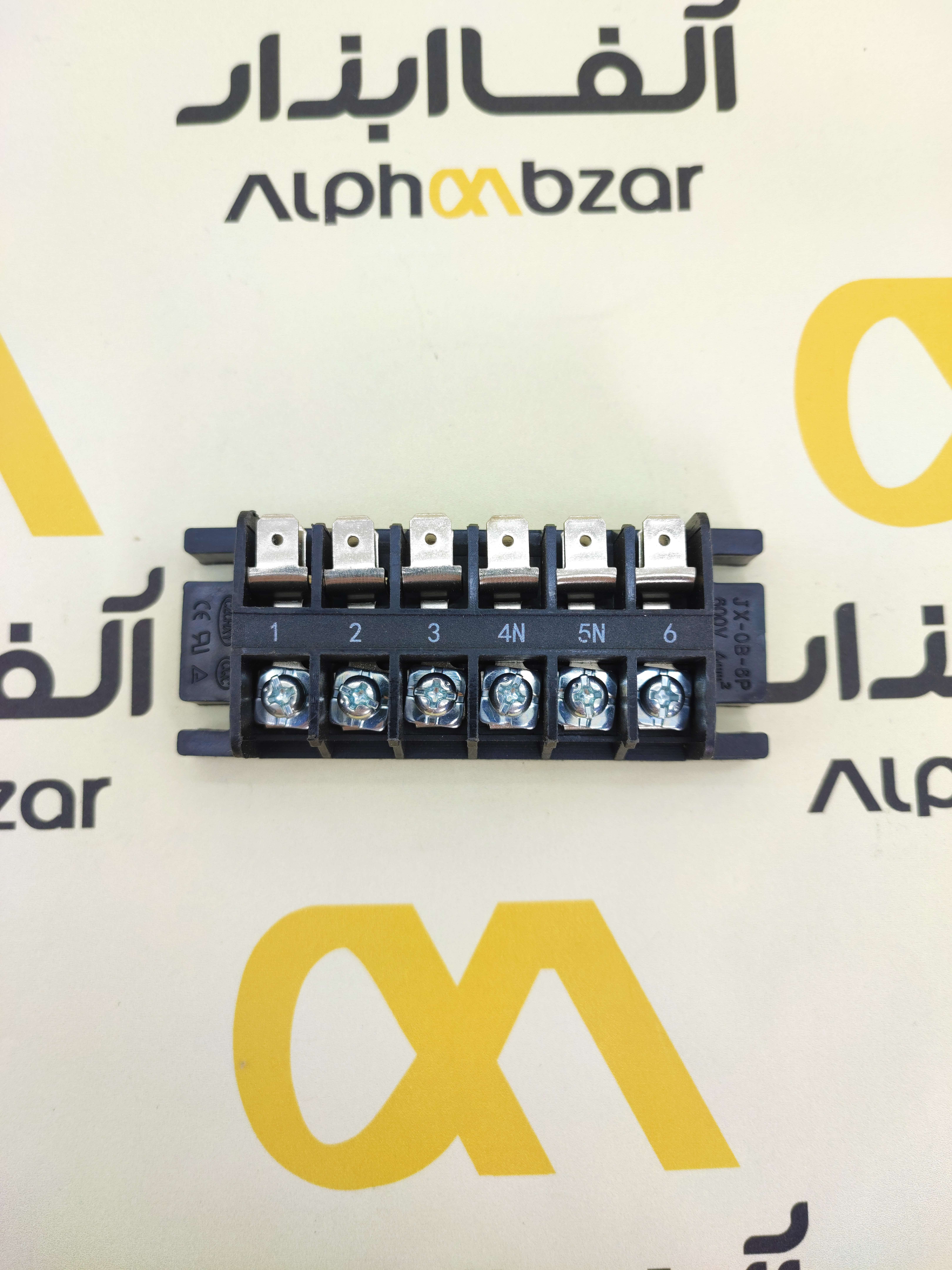

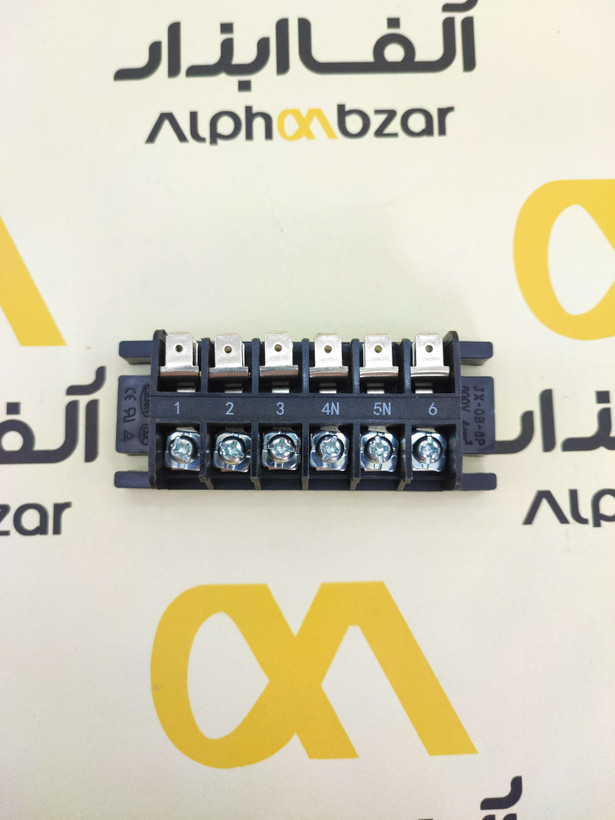

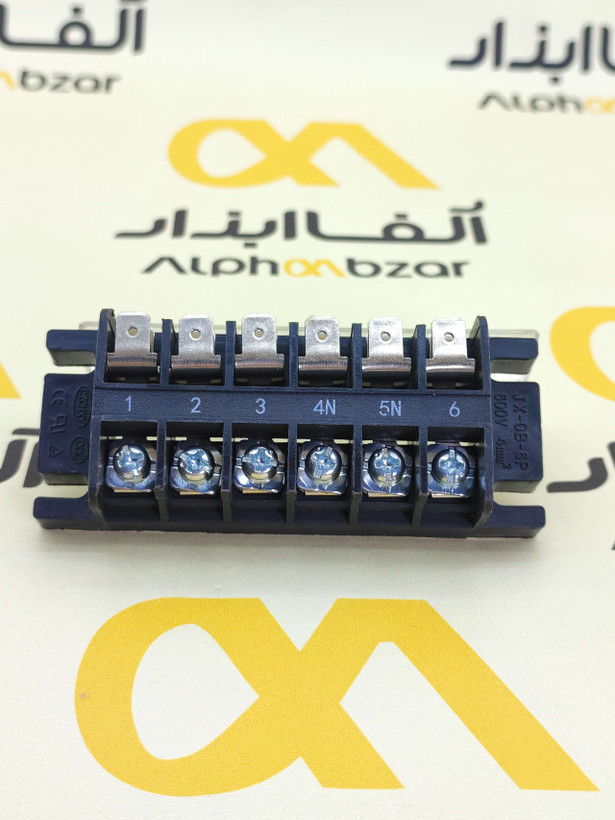

ترمینال ۶ شاخه کولر گازی (مدل JX-08-6P)
A. معرفی کوتاه
ترمینال ۶ شاخه کولر گازی، یکی از قطعات حیاتی در سیستم سیمکشی یونیت خارجی (کندانسور) است که وظیفه برقراری ارتباط الکتریکی ایمن بین پنل داخلی و خارجی را بر عهده دارد. مدل JX-08-6P با طراحی ۶ کاناله، امکان انتقال فرمانهای برد و توان مصرفی کمپرسور و فن را فراهم میکند. این قطعه به دلیل استفاده از مواد عایق با کیفیت، در برابر نوسانات حرارتی و آمپر مصرفی دستگاه مقاومت بالایی دارد.
B. مشخصات فنی کامل
- مدل: JX-08-6P
- تعداد کانال (پل): ۶ عدد
- ولتاژ نامی: تا ۶۰۰ ولت (AC)
- ظرفیت جریان: مناسب برای کابلهای تا ۴ میلیمتر مربع
- نوع اتصال: ترکیبی (پیچی برای سیمهای مفتولی و فیشی/نری برای سرسیمهای کولری)
- جنس بدنه: پلیآمید مقاوم در برابر شعله و حرارت (Bakelite/Flame Retardant)
- جنس کنتاکتها: برنج با روکش نیکل جهت جلوگیری از اکسیداسیون
- شمارهگذاری: دارای اعداد ۱، ۲، ۳، ۴N، ۵N، ۶ برای سهولت در سیمکشی
C. ویژگیها
- طراحی فشرده و مقاوم برای نصب در فضای محدود کندانسور.
- دارای شیلد یا درپوش محافظ (در برخی مدلها) جهت جلوگیری از تماس تصادفی.
- مقاومت بسیار بالا در برابر لرزشهای مداوم یونیت خارجی.
- قابلیت اتصال همزمان سیم از زیر (پیچ) و فیش از بالا.
D. کاربردها و دستگاههای سازگار
این ترمینال به طور گسترده در تجهیزات زیر استفاده میشود:
- یونیت خارجی کولرهای گازی اسپلیت (ظرفیت ۹۰۰۰ تا ۳۶۰۰۰ BTU).
- کولرهای گازی ایستاده با فرمانهای چندگانه.
- داکت اسپلیتها و سیستمهای تهویه مطبوع مرکزی کوچک.
- سازگار با برندهای معتبری نظیر LG، سامسونگ، جنرال، گری، هایسنس و ایران رادیاتور.
E. انواع مدلها و محصولات مشابه
- ترمینال ۴ شاخه (مخصوص کولرهای فقط سرمایشی).
- ترمینال ۵ شاخه (مدلهای استاندارد اینورتر و معمولی).
- ترمینالهای ریلی (صنعتی) که در تابلو برقهای بزرگتر استفاده میشوند.
F. محاسن (مزایا)
- نظمدهی: جلوگیری از آشفتگی سیمها در محفظه برق.
- ایمنی: کاهش خطر جرقه و اتصال کوتاه ناشی از لقی سیم.
- تعمیرپذیری: جداسازی سریع یونیت داخلی از خارجی هنگام جابجایی.
G. معایب
- در صورت شل بودن پیچها، به سرعت داغ شده و بدنه پلاستیکی ذوب میشود.
- عدم مقاومت در برابر رطوبت مستقیم (در صورت باز بودن درب محفظه برق).
H. روشهای تست و چکلیست تست
- تست پیوستگی: با مولتیمتر در حالت بوق، اتصال هر پایه از ورودی به خروجی را چک کنید.
- تست عایقی: اطمینان حاصل کنید که بین پایههای مجاور هیچگونه اتصالی وجود ندارد.
- بازرسی ظاهری: بررسی عدم وجود ترک، تغییر رنگ (قهوهای شدن) یا بوی سوختگی.
I. روش عیبیابی + دلایل + راهحلها
| مشکل |
دلیل احتمالی |
راهحل |
| ذوب شدن بدنه ترمینال |
شلی پیچها یا آمپر کشیدن بیش از حد |
تعویض ترمینال و محکم کردن اتصالات با سرسیم جدید |
| قطعی فرمان کمپرسور |
اکسید شدن کنتاکتها یا شل شدن فیش |
تمیز کردن محل اتصال با اسپری ناهید یا تعویض فیش نری |
| برقدار شدن بدنه کولر |
نشت جریان از ترمینال سوخته به بدنه |
تعویض فوری قطعه و چک کردن سیم ارت |
J. نحوه تعویض گامبهگام
- برق اصلی دستگاه را از فیوز مینیاتوری قطع کنید.
- از نحوه اتصال سیمها عکس بگیرید تا ترتیب رنگها (۱ تا ۶) را فراموش نکنید.
- پیچهای نگهدارنده ترمینال به بدنه کندانسور را باز کنید.
- سیمهای زیر پیچ و فیشهای متصل را جدا کنید.
- ترمینال جدید را در جای خود پیچ کرده و سیمها را دقیقاً طبق نقشه قبلی متصل کنید.
- نکته مهم: پیچها را با پیچگوشتی مناسب کاملاً محکم کنید.
K. خرابیهای رایج و نشانهها
- تغییر رنگ بدنه: نشانه حرارت بیش از حد (شل بودن اتصال).
- سفت نشدن پیچ: هرز شدن رزوه داخل مسی ترمینال.
- بوی سوختگی پلاستیک: از سمت یونیت خارجی هنگام روشن شدن کمپرسور.
L. نکات نگهداری و افزایش طول عمر
- هر سال در سرویس دورهای، محکم بودن پیچهای ترمینال را چک کنید.
- از ورود حشرات و گرد و غبار شدید به محفظه ترمینال جلوگیری کنید.
- در صورت مشاهده هرگونه سیاهی روی سیم، سرسیم را چیده و سیم تازه لخت کنید.
M. سوالات متداول (FAQ)
۱. آیا میتوان ترمینال ۶ شاخه را برای کولر ۵ سیم استفاده کرد؟ بله، یک خانه خالی میماند و مشکلی در عملکرد ایجاد نمیشود.
۲. علت اصلی سوختن ترمینال چیست؟ اصلیترین علت، شل بودن اتصال (ارتباط ضعیف) است که باعث ایجاد قوس الکتریکی و حرارت میشود.
۳. شماره ۴N و ۵N به چه معناست؟ معمولاً برای اتصال سیمهای نول (Neutral) و مشترک طراحی شدهاند.
۴. جنس بدنه از چیست؟ از پلاستیکهای مهندسی مقاوم به آتش (PBT یا پلیآمید تقویت شده).
۵. آیا این ترمینال ضد آب است؟ خیر، ترمینال باید داخل جعبه برق (Terminal Box) کندانسور نصب شود تا از باران محافظت شود.
۶. سایز پیچهای آن چقدر است؟ معمولاً پیچهای M4 یا M5 با واشر تخت و فنری هستند.
۷. آیا برای کولر اینورتر مناسب است؟ بله، به شرطی که تعداد رشتههای کابل فرمان با تعداد خانههای ترمینال همخوانی داشته باشد.
۸. حداکثر دمای قابل تحمل چقدر است؟ اغلب تا ۱۲۰ درجه سانتیگراد را بدون دفرمه شدن تحمل میکنند.
۹. فیشهای بالای ترمینال چه کاربردی دارند؟ برای اتصال سریع (Quick Connect) فیشهای پرچمی (کولری) که از سمت قطعات داخلی کندانسور میآیند.
۱۰. اگر ترمینال گیر نیامد چه کنیم؟ میتوان از ترمینالهای ریلی تکی نمره ۴ در کنار هم استفاده کرد.
N. جدول مقایسه مدلهای مشابه
| ویژگی |
مدل JX-08-6P |
ترمینال سرامیکی |
ترمینال ریلی (صنعتی) |
| مقاومت حرارتی |
بالا |
بسیار بالا |
متوسط |
| عالی |
سخت |
متوسط |
| کاربرد اصلی |
کولر گازی |
اجاق گاز/کوره |
تابلو برق |
O. نکات مهم هنگام خرید
- تعداد خانهها را مطابق با کابل فرمان دستگاه خود انتخاب کنید.
- به کیفیت پیچها و عدم هرز بودن آنها دقت کنید.
- دقت کنید که بدنه پلاستیکی دارای تاییدیه CE یا استاندارد حرارتی باشد.
- سایز فیشهای نری بالای ترمینال را با سرسیمهای خود چک کنید (معمولاً ۶.۳ میلیمتر).
P. منابع
- استاندارد قطعات الکتریکی IEC 60947-7-1
- دفترچه راهنمای نصب کولر گازی یونیت خارجی (Multi-brand Installation Manuals)
- دیتاشیت قطعات اتصالدهنده الکترونیکی JX Series
