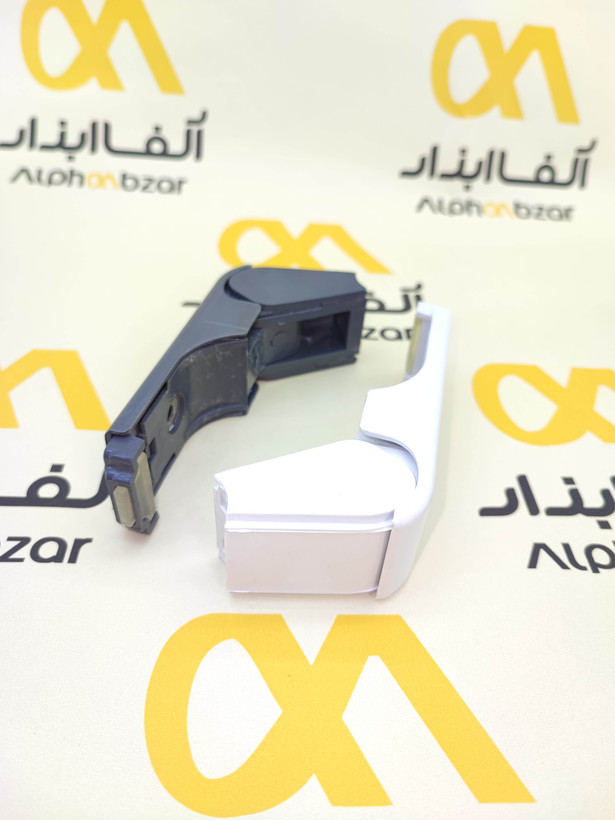

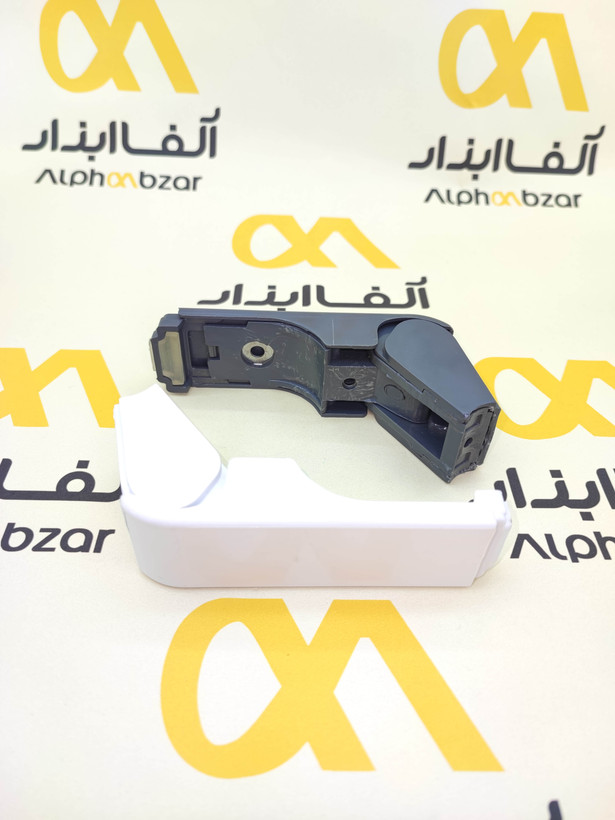

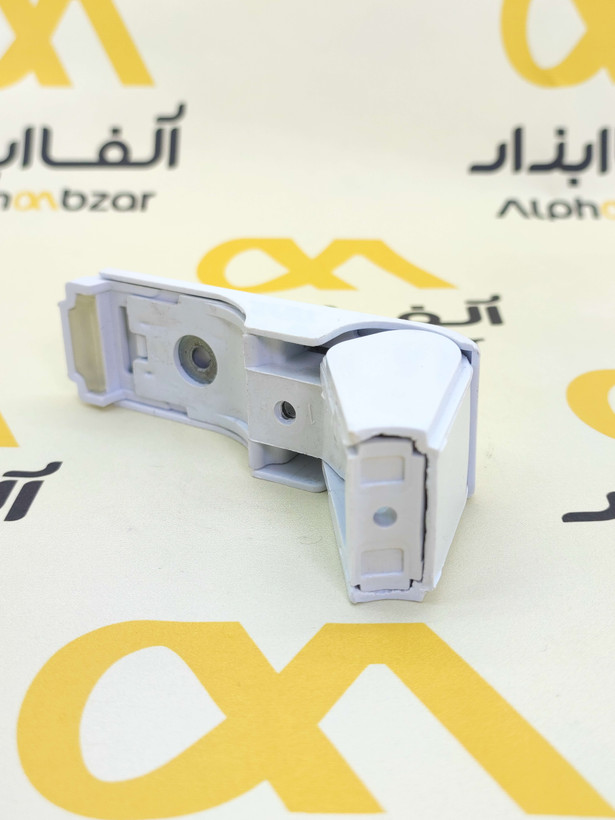

مکانیزم اهرمی دستگیره لوله‌ای (نصب تک پیچ)

این قطعه، **پایه اصلی و اهرمی** دستگیره است که در یخچال‌فریزرهایی با طراحی **دستگیره لوله‌ای (استوانه‌ای)** به کار می‌رود. وجه تمایز این مدل، نوع نصب آن است که بر خلاف مدل‌های رایج دوپیچ، تنها با استفاده از **یک پیچ مرکزی** یا پین قفل‌کننده به درب متصل می‌شود. وظیفه این مکانیزم، فعال کردن اهرم فشار برای **آسان باز شدن درب** و خنثی کردن نیروی خلأ لاستیک دور درب است.

---

مشخصات فنی

جنس سازه	پلاستیک فشرده مقاوم (ABS یا پلی استال)
نوع دستگیره سازگار	دستگیره‌های استوانه‌ای و لوله‌ای (Tubular Handle)

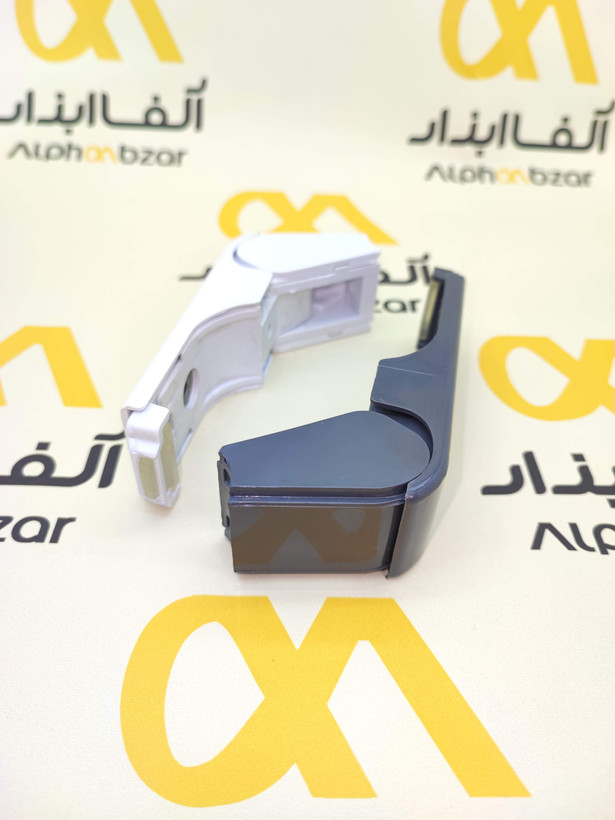

نحوه نصب و اتصال	تک پیچ مرکزی یا اتصال پین/پیچ قفل‌شونده

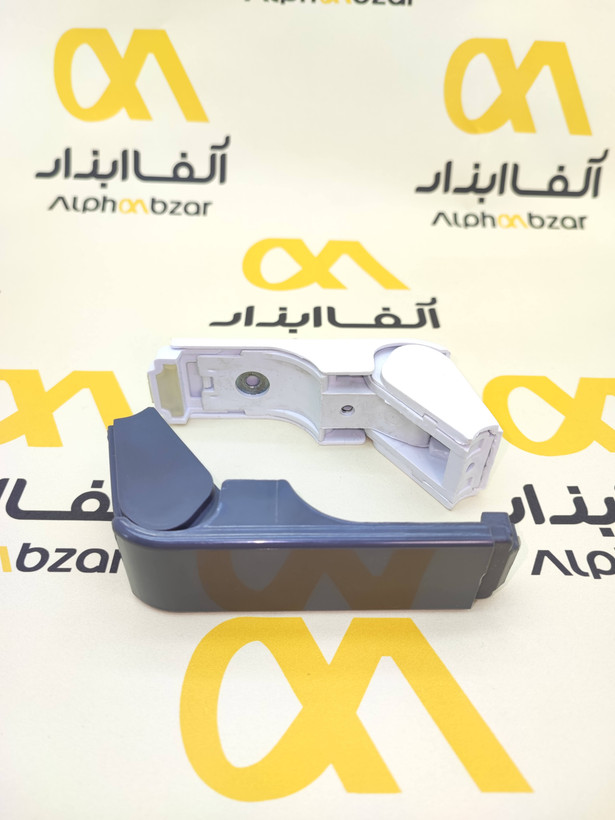

رنگ‌های رایج	نوک مدادی و سفید (مطابق تصاویر)

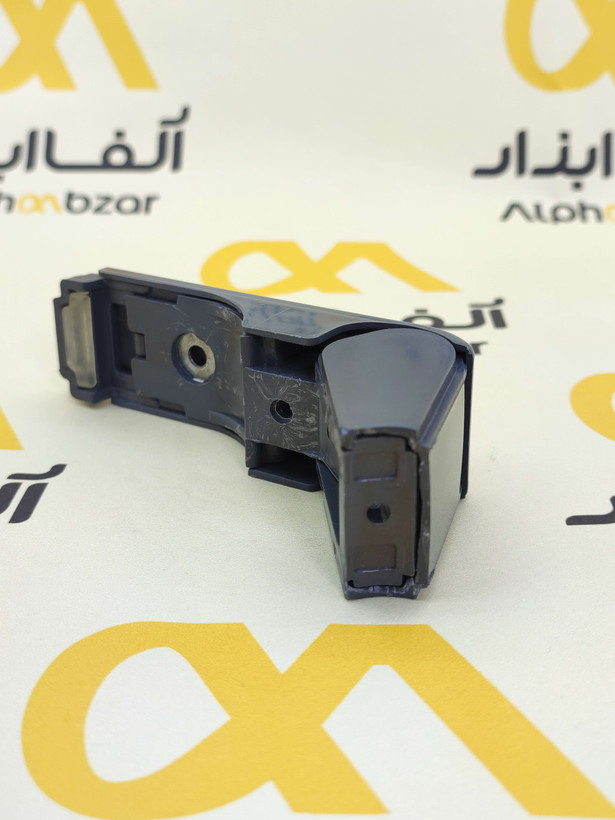

عملکرد اصلی	مکانیسم فنری جهت شکستن خلأ درب

---

ویژگی‌های کلیدی

• **نصب سریع (تک پیچ):** سادگی در تعویض و نصب به دلیل استفاده از یک نقطه اتصال اصلی.
• **انتقال نیروی بهینه:** طراحی شده برای انتقال نیروی اهرمی به درب به جای کشش مستقیم.
• **کاهش فشار روی مگنت:** حفظ یکپارچگی و طول عمر نوار گسکت (لاستیک دور درب).
• **سازگار با دستگیره لوله‌ای:** محفظه داخلی مناسب برای نگه‌داشتن پین یا انتهای لوله دستگیره.

---

کاربردها و دستگاه‌های سازگار

این مدل مکانیزم اغلب در دستگاه‌هایی با طراحی اروپایی و مدل‌های خاصی از تولیدکنندگان داخلی دیده می‌شود که از سیستم نصب سریع تک پیچ استفاده می‌کنند:

• یخچال‌فریزرهای کمبی (بالا و پایین) یا دوقلو.
• برخی مدل‌های برندهای خاص که از دستگیره‌های لوله‌ای با پین‌های توکار استفاده می‌کنند.

---

انواع مدل‌ها و محصولات مشابه

مکانیزم‌های دستگیره لوله‌ای بر اساس نوع نصب دسته‌بندی می‌شوند:

• **مدل تک پیچ (این محصول):** اتصال اصلی از طریق یک پیچ مرکزی صورت می‌گیرد.
• **مدل دو پیچ استاندارد:** اتصال از طریق دو پیچ در بالا و پایین پایه.
• **مدل پینی/خاری:** بدون نیاز به پیچ، توسط پین‌های قفل‌کننده در جای خود چفت می‌شود (کمتر رایج).

---

محاسن (مزایا)

• **سهولت تعویض:** به دلیل وجود تنها یک نقطه اتصال، زمان نصب و تعویض بسیار کوتاه است.
• **کاهش احتمال خطا:** تراز کردن آن نسبت به مدل‌های دو پیچ ساده‌تر است.
• **باز شدن راحت درب:** عملکرد اهرمی باعث می‌شود درب با حداقل نیرو باز شود.

---

معایب

• **استحکام کمتر:** در صورت اعمال نیروی زیاد یا شوک حرکتی، فشار روی همان یک نقطه متمرکز شده و احتمال شکستگی بیشتر است.
• **تنوع محدود:** این مدل نسبت به مدل‌های دو پیچ، تنوع کمتری در بازار قطعات یدکی دارد.

---

چک‌لیست تست سلامت قطعه

---

عیب‌یابی، دلایل و راه‌حل‌ها

مشکل	دلیل احتمالی	راه‌حل
درب سفت باز می‌شود	شکستگی پین‌های محوری یا از کار افتادن فنر داخل مکانیزم	تعویض کامل مکانیزم پایه.
دستگیره روی درب لق است	شل شدن پیچ مرکزی نصب یا هرز شدن محل نصب روی درب	سفت کردن پیچ یا استفاده از پیچ ضخیم‌تر/رولپلاک پلاستیکی برای رفع هرز شدگی.
دستگیره آویزان است	شکستگی کامل بدنه پلاستیکی پایه دستگیره	تعویض فوری پایه.

---

آموزش تعویض گام‌به‌گام

• **جدا کردن پوشش:** کاور یا پوشش پلاستیکی روی پیچ‌ها و محل اتصال دستگیره لوله‌ای را با احتیاط جدا کنید.
• **باز کردن پیچ مرکزی:** پیچ (یا پین) اصلی را که پایه را به درب متصل کرده است، با پیچ‌گوشتی مناسب باز کنید.
• **جدا کردن و نصب:** پایه شکسته را خارج کرده، پایه جدید را در محل قرار داده و پیچ را مجدداً محکم کنید.
• **آزمایش و بستن کاور:** عملکرد اهرم را تست کرده و کاور محافظ دستگیره را در جای خود ببندید.

---

خرابی‌های رایج و نشانه‌ها

• **لقی بیش از حد:** دستگیره نسبت به درب حرکت غیرعادی دارد.
• **صدای تق تق:** نشان دهنده شکستگی جزئی در پین‌ها یا محل استراحت فنر است.
• **نیاز به کشیدن شدید:** درب با وجود کشیدن دستگیره، هنوز به سختی باز می‌شود (نشانه عدم عملکرد اهرم).

---

نکات نگهداری و افزایش طول عمر

---

سوالات متداول (FAQ)

---

جدول مقایسه مکانیزم‌های لوله‌ای

ویژگی	مدل تک پیچ (این محصول)	مدل دو پیچ استاندارد
نقطه اتصال اصلی	۱ پیچ یا پین مرکزی	۲ پیچ در بالا و پایین پایه
سهولت نصب	بسیار آسان	متوسط (نیاز به تراز دقیق دو نقطه)
پایداری در برابر فشار	متوسط (فشار متمرکز است)	بالا (توزیع بهتر نیرو)
تنوع بازار	محدود	بسیار گسترده

---

نکات مهم هنگام خرید

• **بررسی نوع نصب:** حتماً قبل از خرید مطمئن شوید که محل نصب روی درب یخچال شما تک پیچ است، نه دو پیچ.
• **تطبیق ابعاد:** پین‌های نگهدارنده لوله دستگیره باید با ابعاد داخلی مکانیزم تطابق داشته باشند.
• **کیفیت مواد:** نمونه‌هایی را انتخاب کنید که پلاستیک آن‌ها دارای سطح صاف، فشرده و بدون بوی نامطبوع باشد.
• **بررسی جهت:** به چپ بازشو یا راست بازشو بودن مکانیزم دقت کنید تا اهرم در جهت صحیح روی درب نصب شود.

---
