برد همه کاره کولر گازی مدل QD-U05PGC+ (مخصوص فن PG)

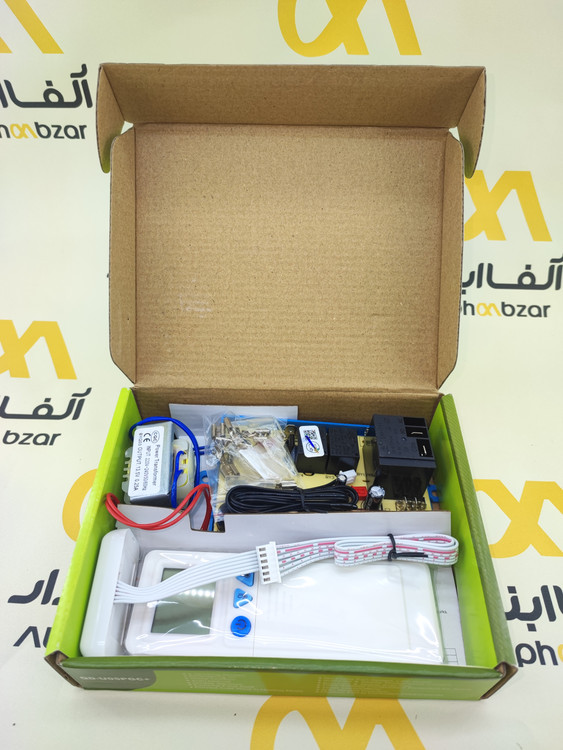

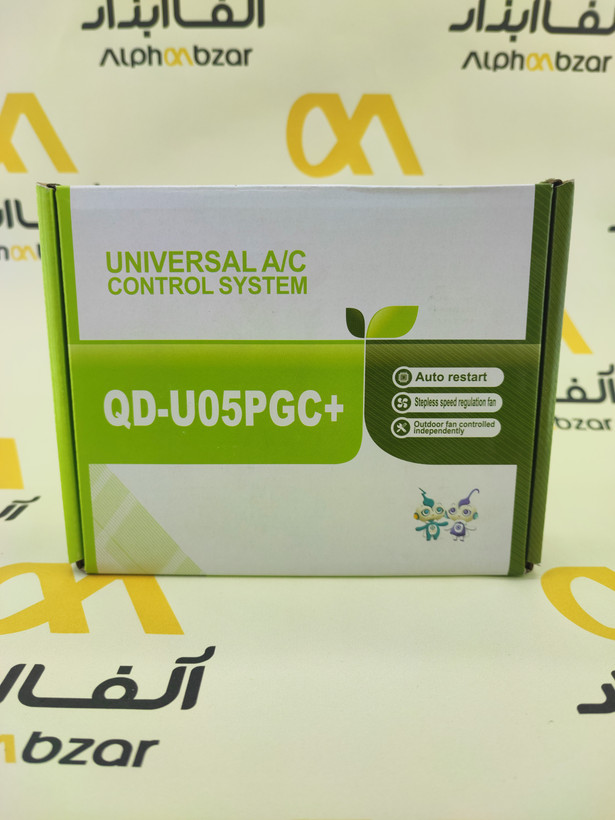

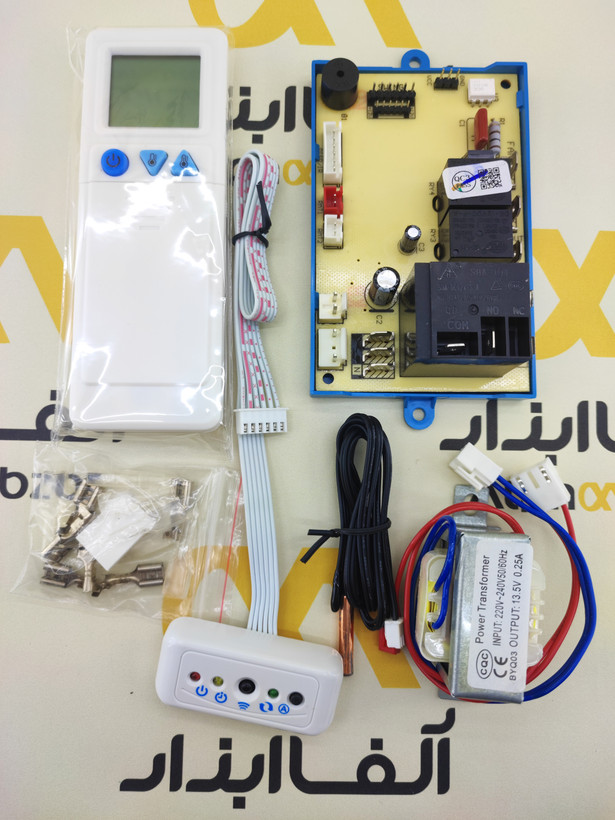

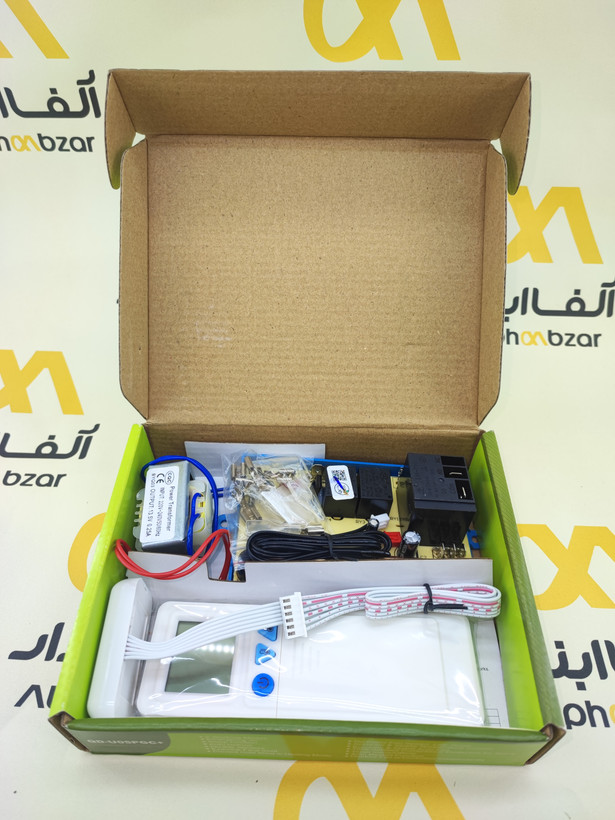

برد همه کاره کولر گازی مدل QD-U05PGC+ یک سیستم کنترل جایگزین پیشرفته (Universal A/C Control System) است که برای احیای کولرهای گازی اسپلیت که برد اصلی آن‌ها سوخته یا در بازار موجود نیست، طراحی شده است. تفاوت اصلی و حیاتی این مدل با سایر بردهای همه کاره معمولی، قابلیت پشتیبانی از موتور فن‌های داخلی نوع PG است که امکان تنظیم دور فن به صورت پیوسته (Stepless) را فراهم می‌کند. این کیت کامل شامل برد اصلی، ترانس، چشمی گیرنده، سنسورها و ریموت کنترل می‌باشد.

مشخصات فنی

مدل دستگاه	QD-U05PGC+ (سری پلاس)
ولتاژ ورودی	220 تا 240 ولت AC (50/60Hz)
مشخصات ترانس	مدل BYQ03 - خروجی 13.5 ولت 0.25 آمپر
نوع موتور فن قابل پشتیبانی	موتورهای PG (دارای فیدبک پالس)
ظرفیت رله کمپرسور	30 آمپر (مناسب برای کولرهای تا 30000)
سنسورها	دارای دو سنسور (سنسور محیطی و سنسور پایپ/لوله)
قابلیت اتواستارت	دارد (حافظه دائمی تنظیمات در صورت قطع برق)

ویژگی‌های برجسته

کنترل دور فن پیوسته (Stepless Speed): برخلاف بردهای معمولی که فقط ۳ دور ثابت دارند، این برد با استفاده از فیدبک موتور PG، سرعت فن را دقیق و نرم کنترل می‌کند.
کنترل مستقل فن بیرونی: دارای رله جداگانه برای کنترل فن کندانسور (Outdoor).
تایمر و حالت خواب (Sleep Mode): امکان زمان‌بندی دقیق برای روشن و خاموش شدن و تنظیم دمای خواب.
نمایشگر LED مجزا: دارای پنل گیرنده با چراغ‌های نشانگر وضعیت (Power, Compressor, Timer).
سوکت‌های استاندارد: طراحی سوکت‌ها به گونه‌ای است که با اکثر فن‌های PG رایج بازار همخوانی دارد.

دستگاه‌های سازگار

این برد مادر برای تعمیر و جایگزینی در دستگاه‌های زیر کاربرد دارد:

کولرهای گازی اسپلیت دیواری (Wall Mounted) معمولی (غیر اینورتر).
برندهایی مانند جنرال (General)، اجنرال (OGeneral)، سامسونگ، ال‌جی، گری و مدیا (در مدل‌های قدیمی غیر اینورتر).
نکته بسیار مهم: این برد فقط برای کولرهایی مناسب است که موتور فن پنل داخلی آن‌ها از نوع PG باشد (موتورهایی که سوکت کوچک ۳ سیمه فیدبک دارند).

مقایسه با مدل‌های مشابه

در بازار بردهای همه کاره، مدل‌های مختلفی وجود دارد:

مدل QD-U03A (معمولی): ارزان‌تر است اما فقط برای فن‌های چند سرعته (رله‌ای) مناسب است و به موتور PG نمی‌خورد.
مدل QD-U08: معمولاً برای مدل‌های داکت اسپلیت یا با امکانات متفاوت استفاده می‌شود.
مدل QD-U05PGC+: (همین محصول) کامل‌ترین مدل برای اسپلیت‌های دیواری با موتور حساس PG است.

مزایا

حل مشکل کمبود قطعات یدکی فابریک در بازار.
قیمت بسیار مقرون‌به‌صرفه نسبت به خرید برد فابریک (دست دوم).
جلوگیری از دور انداختن کولر گازی به دلیل خرابی برد.
نصب نسبتاً تمیز به دلیل داشتن باکس و سوکت‌های استاندارد.
دارا بودن ترانس مسی سنگین برای پایداری ولتاژ.

معایب

نصب آن نیازمند دانش تخصصی سیم‌کشی است.
برخی آپشن‌های خاص کولر فابریک (مثل نمایشگر دیجیتال دما روی پنل یا وای‌فای) از کار می‌افتند.
ریموت کنترل ظاهر ساده‌تری نسبت به ریموت فابریک دارد.

چک‌لیست تست قبل از نصب

تست ترانس: قبل از اتصال به برد، ورودی ترانس را به برق بزنید و خروجی را با مولتی‌متر چک کنید (باید حدود 13.5 ولت AC باشد).
تست فیوز: فیوز شیشه‌ای روی برد را از نظر اتصال کوتاه چک کنید.
بررسی خازن فن: چون این برد خازن فن داخلی ندارد، باید از خازن فن قبلی یا یک خازن جدید اکسترنال استفاده کنید.

عیب‌یابی برد همه کاره

هشدار: عیب‌یابی باید توسط تکنسین برق انجام شود. خطر برق‌ گرفتگی وجود دارد.

ارور فن (معمولا چشمک‌زن): اگر فن می‌چرخد و می‌ایستد، سوکت فیدبک (سنسور اثر هال) موتور PG درست وصل نشده است.
کمپرسور روشن نمی‌شود: تایمر تاخیر (معمولا 3 دقیقه) فعال است. صبر کنید. اگر روشن نشد، سنسور پایپ را چک کنید.
ریموت کار نمی‌کند: چشمی گیرنده را در محل مناسب و دور از رطوبت نصب کنید. باتری ریموت را چک کنید.

مراحل نصب (خلاصه فنی)

برق دستگاه را از فیوز اصلی قطع کنید.
قاب پنل را باز کرده و برد قدیمی و سوخته را به طور کامل جدا کنید.
سیم‌های موتور فن، سوئینگ (دمپر) و تغذیه را شناسایی کنید.
طبق نقشه پشت جعبه، سیم‌های موتور فن (High voltage) و سوکت فیدبک (Low voltage) را به برد متصل کنید.
خازن فن را در مدار قرار دهید (یک پایه به نول، یک پایه به سیم استارت فن، و سیم رانینگ به فاز خروجی برد).
سنسورهای جدید را در جای سنسورهای قبلی (روی اواپراتور و در محیط) نصب کنید.
ترانس و برد را در جای امنی داخل پنل جاسازی کنید تا با آب تماس نداشته باشند.
چشمی گیرنده را در محلی که ریموت دید داشته باشد بچسبانید.

نشانه‌های خرابی برد

دستگاه بوق می‌زند اما روشن نمی‌شود.
فن با حداکثر دور کار می‌کند و قابل تنظیم نیست (خرابی ترایاک برد).
فیوز مینیاتوری منزل با روشن شدن کولر می‌پرد (اتصالی در پل دیود یا رله).

نکات نگهداری

حتماً از محافظ برق استاندارد برای کل کولر استفاده کنید. بردهای همه کاره نسبت به نوسان حساس هستند.
فیلترهای پنل داخلی را مرتب بشویید؛ گرفتگی فیلتر باعث فشار به موتور فن و داغ شدن قطعات برد می‌شود.
در فصل زمستان که از کولر استفاده نمی‌کنید، باتری‌های ریموت را خارج کنید.

سوالات متداول

1. آیا این برد برای کولرهای اینورتر مناسب است؟

خیر، به هیچ وجه. سیستم‌های اینورتر ساختار کاملاً متفاوتی دارند و این برد فقط برای مدل‌های دور ثابت (AC 220V) است.

2. تفاوت مدل PGC با مدل‌های معمولی چیست؟

مدل‌های معمولی برای فن‌های رله‌ای (چند سیمه) هستند، اما PGC مخصوص فن‌های جدیدتر PG است که دور موتور را با پالس کنترل می‌کنند.

3. آیا گرمایش (زمستانه) هم با این برد کار می‌کند؟

بله، این برد دارای رله شیر برقی معکوس‌کننده (Valve) است و از حالت گرمایش پشتیبانی می‌کند.

4. آیا سوکت چشمی دیجیتال فابریک کولر به این برد می‌خورد؟

خیر، باید چشمی و نمایشگر فابریک را قطع کرده و از پنل گیرنده و نمایشگر موجود در جعبه همین محصول استفاده کنید.

5. آیا برد دارای گارانتی نصب است؟

این قطعه الکترونیکی است و معمولاً شامل گارانتی شرکتی نمی‌شود، مگر اینکه توسط تکنسین مجاز نصب و تضمین شود.

6. موتور سوئینگ (پرتاب باد) من 5 سیم است، به این برد می‌خورد؟

بله، سوکت سوئینگ روی این برد معمولاً برای موتورهای استپر 5 سیم طراحی شده است (سوکت سفید بزرگ).

7. آیا این برد اتواستارت دارد؟

بله، در صورت قطع و وصل برق، کولر با تنظیمات قبلی مجدداً روشن می‌شود.

8. حداکثر ظرفیت کولر قابل پشتیبانی چقدر است؟

رله کمپرسور 30 آمپر است که به لحاظ تئوری تا 30000 BTU را جواب می‌دهد، اما برای 30000 بهتر است از کنتاکتور کمکی استفاده شود.

9. سیم‌کشی خازن فن چگونه است؟

این برد خازن روی خود ندارد. باید خازن فن به صورت جداگانه در مدار قرار گیرد.

10. آیا می‌توانم خودم آن را نصب کنم؟

خیر، نصب این برد نیازمند شناخت دقیق نقشه سیم‌کشی برق کولر، تشخیص نوع موتور فن و ایمنی بالا است.

جدول مقایسه برد همه کاره PG و معمولی

ویژگی	برد QD-U05PGC+ (این محصول)	برد معمولی (سری U03)
نوع موتور فن	موتور PG (دور متغیر پالس)	موتور Tap (چند سرعته رله‌ای)
تعداد رله فن	ندارد (کنترل ترایاک)	3 عدد (دور تند، متوسط، کند)
سوکت فیدبک	دارد (3 پین)	ندارد
دقت دما	بالا	متوسط

نکات مهم هنگام خرید

تشخیص نوع موتور فن: قبل از خرید، حتماً موتور فن پنل داخلی را چک کنید. اگر سوکت کوچک 3 سیمه (غیر از برق اصلی) دارد، موتور شما PG است و فقط این برد برای شما مناسب است.
ابعاد برد: مطمئن شوید فضای کافی داخل جعبه برق پنل برای جا دادن این برد و ترانس آن وجود دارد.
کیفیت رله‌ها: به برند رله‌های روی برد (معمولا مشکی رنگ) دقت کنید تا توان تحمل جریان کمپرسور را داشته باشند.

منابع

کاتالوگ فنی محصولات کنترلی Qunda
راهنمای تعمیرات بردهای الکترونیکی تهویه مطبوع
تجربیات سرویس‌کاران مجاز اتحادیه برودتی
