بررسی و راهنمای کامل ترموستات مکانیکی فریزر دانفوس مدل 077B6208

**ترموستات مکانیکی دانفوس (Danfoss) با کد 077B6208** یک کنترل‌کننده دمای دقیق و قابل اعتماد از سری معروف K59 است که به طور خاص برای فریزرهای با دمای پایین و زیر صفر طراحی شده است. این قطعه که اغلب با نام سری **B62** شناخته می‌شود و ساخت کشور اسلواکی است، از طریق یک لوله مویین (Capillary Tube) پر از گاز، دمای محیط را اندازه‌گیری می‌کند و با قطع و وصل کردن جریان برق کمپرسور، دما را در محدوده بسیار سرد تنظیم می‌کند. این ترموستات برای نگهداری مواد غذایی منجمد و فریزرهای تجاری ضروری است.

مشخصات فنی کامل (Technical Specifications)

نام برند	دانفوس (Danfoss)
مدل/کد محصول	077B6208
محدوده کاری دما	۱۱- تا ۲۷.۵- درجه سانتی‌گراد (مناسب فریزر)
ساختار سوئیچ	SPDT (Single Pole Double Throw)
تعداد پایه‌ها (ترمینال)	۳ پایه (C, 1, 2)
محل ساخت	اسلواکی (Made in Slovakia)
نوع سنسور	لوله مویین (Capillary Tube) پر از گاز
کاربرد اصلی	کنترل دمای فریزرهای صندوقی، ایستاده و یخچال فریزرهای قدیمی

ویژگی‌ها

**دقت بالا در دمای زیر صفر:** توانایی کنترل دقیق دما در محدوده فریزری جهت جلوگیری از آسیب به مواد غذایی.
**ساختار مکانیکی مستحکم:** عدم نیاز به برق جداگانه و مقاوم در برابر نوسانات شدید برق.
**قابلیت سوئیچینگ قوی:** دارای کنتاکت‌های قدرتمند برای تحمل جریان بالای لحظه‌ای کمپرسور.
**نصب آسان:** به دلیل ساختار استاندارد پنلی و سیم‌بندی ساده‌تر نسبت به مدل‌های دیجیتال.

کاربردها و دستگاه‌های سازگار

ترموستات 077B6208 به دلیل محدوده دمایی زیر صفر، به طور عمده در دستگاه‌های زیر کاربرد دارد:

**فریزرهای خانگی:** فریزرهای صندوقی و ایستاده قدیمی و دوقلو.
**فریزرهای تجاری:** فریزرهای خوابیده فروشگاهی (بستنی، گوشت، سبزیجات).
**یخچال فریزرهای قدیمی (غیر نوفراست):** به عنوان ترموستات بخش فریزر.
**برخی سردخانه‌های کوچک:** که در محدوده دمای زیر صفر کار می‌کنند.

انواع مدل‌ها و محصولات مشابه

ترموستات‌های مکانیکی دانفوس بر اساس محدوده دمایی مختلف، دارای کدهای گوناگونی هستند:

**077B6207 (یخچالی):** مدل‌های رایج یخچالی با رنج دمایی بالاتر از صفر (مانند ۰ تا ۱۰ درجه).
**077B6205:** مدل‌هایی با محدوده دمایی میانی (مانند یخچال‌های دوکاره یا چند حالته).
**برندهای دیگر:** ترموستات‌های مکانیکی با محدوده زیر صفر از برندهایی مانند پُرودیجی (Prodigy F2000 با رنج گسترده‌تر) یا رانکو (Ranco).
**مدل‌های دیجیتال:** مانند Elitech STC-100A که کنترل دما را با دقت بالاتری انجام می‌دهند، اما ساختار فنی متفاوتی دارند.

محاسن (مزایا)

**طول عمر بالا:** به دلیل ساختار مکانیکی و عدم وجود برد الکترونیکی.
**قابلیت اعتماد در محیط‌های مرطوب:** سنسور مویین کاملاً در برابر رطوبت و یخ‌زدگی مقاوم است.
**تعمیر و نگهداری ساده:** عدم نیاز به برنامه‌ریزی و تنظیمات پیچیده.
**مقاومت در برابر نویز و اختلالات الکتریکی.**

معایب

**دقت کمتر:** تلرانس عملکردی و دیفرانسیل (اختلاف قطع و وصل) بیشتر از مدل‌های دیجیتال است.
**عدم نمایش دما:** کاربر دمای دقیق محیط را مشاهده نمی‌کند و تنظیمات بر اساس حدس و تجربه است.
**محدودیت‌های نصب:** لوله مویین نباید بریده یا خمیدگی شدید داشته باشد.

روش‌های تست و چک‌لیست تست

برای اطمینان از سلامت ترموستات مکانیکی:

**تست دما و عملکرد:** ترموستات را روی سردترین حالت (مثلاً ۶) قرار دهید و سر سنسور را در ظرف یخ قرار دهید. کنتاکت C و ۱ باید قطع شود.
**تست پیوستگی (Continuity):** در دمای محیط، با مولتی‌متر پایه‌های **C (مشترک) و ۱ (کمپرسور)** را چک کنید (باید وصل باشد). در دمای بسیار سرد، باید قطع شود.
**تست فیزیکی لوله مویین:** لوله مویین را به دقت بررسی کنید؛ هرگونه بریدگی، له شدگی یا سوراخ نشان‌دهنده خروج گاز و خرابی قطعه است.

روش عیب‌یابی + دلایل + راه‌حل‌ها

نشانه خرابی	دلایل اصلی	راه‌حل
فریزر دائماً کار می‌کند و قطع نمی‌کند.	تنظیم ولوم روی درجه خیلی سرد، یا ترموستات سوخته و کنتاکت‌ها دائماً وصل هستند.	ولوم را تنظیم کنید. در صورت نیاز ترموستات را تعویض کنید.
فریزر اصلاً کار نمی‌کند.	ترموستات سوخته و کنتاکت‌ها قطع هستند، یا نقص در سیم‌کشی ورودی برق.	سیم‌کشی را بررسی کنید. در صورت وصل نبودن C و ۱ در دمای محیط، ترموستات را تعویض کنید.
دمای فریزر نوسان زیادی دارد.	محل قرارگیری سنسور نامناسب است (مثلاً در معرض هوای گرم).	محل سنسور را در اواپراتور ثابت کنید. اگر مشکل ادامه داشت، ترموستات را تعویض کنید.

نحوه تعویض گام‌به‌گام ترموستات

**هشدار ایمنی:** قبل از هر گونه دستکاری، دوشاخه برق دستگاه را از پریز خارج کنید.

**شناسایی و عکس‌برداری:** محل نصب ترموستات را پیدا کرده و از سیم‌کشی پایه‌های آن (C, 1, 2) عکس بگیرید.
**جدا کردن سیم‌ها:** سیم‌ها را با احتیاط جدا کرده و با برچسب یا یادداشت، شماره پایه متناظر را علامت بزنید.
**خارج کردن سنسور:** لوله مویین ترموستات قدیمی را با دقت و بدون خم کردن شدید از محل قرارگیری در اواپراتور (جایگاه سنسور) خارج کنید.
**نصب جدید:** لوله مویین ترموستات 077B6208 جدید را دقیقاً در همان محل و همان عمق قرار دهید.
**اتصال سیم‌ها:** سیم‌ها را به پایه‌های متناظر در ترموستات جدید وصل کرده و در نهایت ولوم تنظیم را نصب کنید.

خرابی‌های رایج و نشانه‌ها

**نشت گاز لوله مویین:** به دلیل سوراخ شدن یا بریدگی لوله که باعث می‌شود ترموستات دیگر به دما واکنش نشان ندهد.
**فرسودگی کنتاکت‌ها:** در اثر سال‌ها سوییچینگ، کنتاکت‌های داخلی ترموستات خورده شده و از کار می‌افتند یا در حالت وصل گیر می‌کنند.
**خرابی اهرم تنظیم:** شکستن مکانیسم داخلی که ولوم را به کنتاکت‌ها وصل می‌کند و باعث می‌شود درجه تنظیم‌شده اعمال نشود.

نکات نگهداری و افزایش طول عمر

هرگز سعی نکنید لوله مویین را به زور خم کنید یا برش دهید؛ این کار باعث نشت گاز و از کار افتادن ترموستات می‌شود.
از قرار دادن ولوم تنظیم روی سردترین حالت به صورت دائمی خودداری کنید، زیرا این کار فشار مضاعفی به کمپرسور وارد می‌کند.
مطمئن شوید که بخش حسگر لوله مویین به خوبی در محل خود ثابت شده باشد تا دمای واقعی را اندازه‌گیری کند.

سوالات متداول (FAQ)

۱. محدوده دمایی این ترموستات دقیقاً برای چه نوع فریزر مناسب است؟

این ترموستات برای فریزرهایی مناسب است که دمای کارکرد عادی آن‌ها زیر ۱۵- درجه سانتی‌گراد است (فریزرهای تجاری و خانگی).

۲. تفاوت اصلی ۰۷۷B۶۲۰۸ با مدل‌های یخچالی چیست؟

تفاوت اصلی در محدوده کالیبراسیون و نقطه قطع (Cut-out) است؛ این مدل برای دمای بسیار پایین زیر صفر کالیبره شده است.

۳. پایه‌های ۱ و ۲ چه نقشی دارند؟

پایه **C (مشترک)**، پایه **۱ (نرمال بسته)** که معمولاً به کمپرسور وصل می‌شود و پایه **۲ (نرمال باز)** که اغلب برای چراغ یا فن داخلی استفاده می‌شود.

۴. اگر کنتاکت‌ها بسوزند، چه نشانه‌ای دارد؟

کنتاکت‌های سوخته باعث می‌شوند ترموستات به صورت دائمی وصل (فریزر قطع نمی‌شود) یا به صورت دائمی قطع (فریزر کار نمی‌کند) بماند.

۵. ترموستات‌های مکانیکی دانفوس ساخت کجا هستند؟

این مدل‌ها در کارخانجات دانفوس در سراسر جهان تولید می‌شوند، مدل ۰۷۷B۶۲۰۸ غالباً ساخت اسلواکی است.

۶. اگر لوله مویین بریده شود، چه اتفاقی می‌افتد؟

گاز درون لوله خارج می‌شود و دیگر توانایی اندازه‌گیری دما و فعال کردن سوئیچ را نخواهد داشت و باید قطعه تعویض شود.

۷. آیا این ترموستات نیاز به برق جداگانه دارد؟

خیر، این ترموستات صرفاً یک سوئیچ مکانیکی است و از برق کمپرسور برای قطع و وصل استفاده می‌کند و نیازی به برق جداگانه ندارد.

۸. چگونه دیفرانسیل (اختلاف قطع و وصل) را تنظیم کنم؟

در ترموستات‌های مکانیکی، دیفرانسیل به صورت داخلی و توسط کارخانه تنظیم شده و قابل تغییر توسط کاربر نیست.

۹. برای فریزرهای با آمپر بالا از چه قطعه‌ای در کنار ترموستات باید استفاده کرد؟

برای اطمینان از عمر ترموستات، از یک **کنتاکتور** مناسب برای سوئیچ کردن جریان اصلی کمپرسور استفاده کنید.

۱۰. آیا این ترموستات برای مدل‌های نوفراست (No Frost) هم مناسب است؟

خیر، فریزرهای نوفراست معمولاً از کنترلرهای دیجیتال یا تایمر دیفراست برای مدیریت چرخه یخ‌زدایی استفاده می‌کنند.

جدول مقایسه با ترموستات‌های رایج

ویژگی	Danfoss 077B6208 (مکانیکی)	Elitech STC-100A (دیجیتال)
دقت کنترل	متوسط (تلرانس ثابت)	بالا (تا ۰.۱ درجه)
محدوده کاری	زیر صفر (۱۱- تا ۲۷.۵-)	بسیار گسترده (۵۰- تا ۹۹+)
نیاز به برق	ندارد	۲۲۰ ولت AC
قابلیت برنامه‌ریزی	ندارد (فقط ولوم تنظیم)	دارد (تنظیم F1 تا F4)
قیمت/عمر مفید	قیمت بالاتر/عمر مفید بسیار بالا	قیمت کمتر/عمر مفید متوسط

نکات مهم هنگام خرید

هنگام تهیه ترموستات دانفوس 077B6208 به موارد زیر دقت کنید:

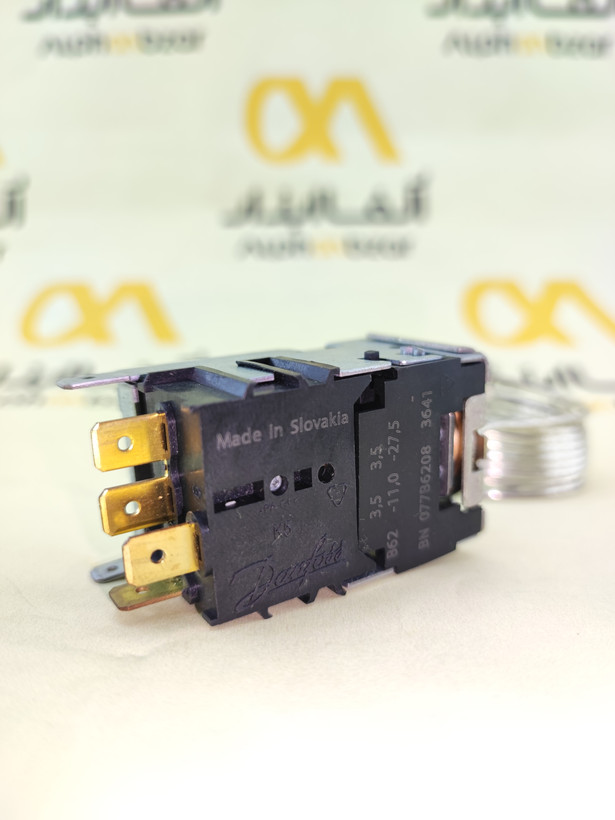

**بررسی کد BN:** حتماً مطمئن شوید که کد BN روی بدنه (077B6208) با نیاز شما برای فریزر مطابقت داشته باشد.
**اصالت و مبدا ساخت:** قطعات اصلی دانفوس معمولاً دارای حکاکی واضح و ساخت کشورهای اروپایی (مانند اسلواکی) هستند.
**وضعیت لوله مویین:** از سلامت کامل لوله مویین و عدم وجود هرگونه آسیب فیزیکی اطمینان حاصل کنید.

منابع و مراجع

دفترچه راهنمای فنی و دیتاشیت دانفوس 077B6208
راهنماهای تخصصی سیم‌کشی ترموستات‌های مکانیکی K59
تجربه فنی کارشناسان تعمیرات سیستم‌های تبرید زیر صفر
