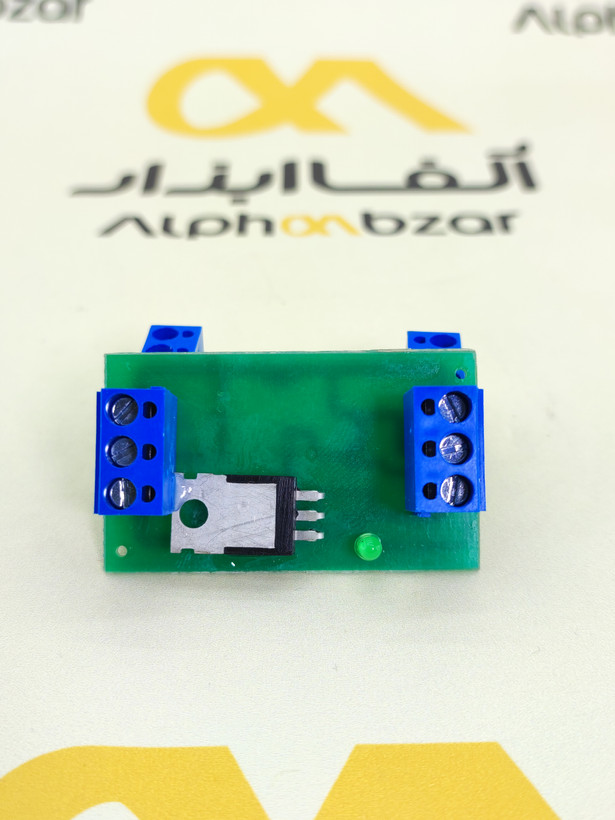

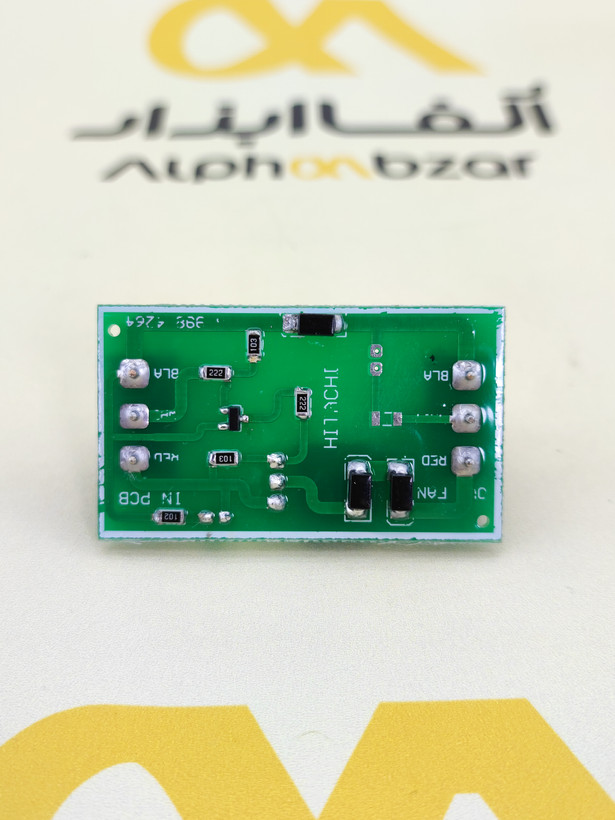

برد مبدل ولتاژ DC-DC کاهنده ۱۴ ولت به ۱۲ ولت

این ماژول یک **رگولاتور ولتاژ** کوچک و تخصصی است که برای تبدیل ولتاژ ورودی ۱۴ ولت DC به ولتاژ خروجی کاملاً ثابت ۱۲ ولت DC طراحی شده است. این برد نقش حیاتی در محافظت و تغذیه دقیق **فن‌های اواپراتور ۱۲ ولت DC** دارد و تضمین می‌کند که فن با ولتاژ دقیق مورد نیاز خود کار کند. این ماژول به‌طور رایج برای رفع مشکل نوسان یا ولتاژ بالای فن در **یخچال‌های هیتاچی** (Hitachi) استفاده می‌شود.

مشخصات فنی دقیق ماژول

نوع ماژول	مبدل DC به DC کاهنده (Step-Down DC-DC Converter)
ولتاژ ورودی (اسمی)	14 ولت DC (با قابلیت تحمل ورودی کمی بالاتر)
ولتاژ خروجی (تنظیم‌شده)	12 ولت DC ثابت
کاربرد اصلی	تنظیم ولتاژ فن اواپراتور (Evaporator Fan)
قطعه کلیدی	آی‌سی رگولاتور ولتاژ با پکیج خروجی قدرت (مانند سری 7812 یا مشابه)
اتصالات	ترمینال‌های پیچی (Screw Terminals) برای سیم‌کشی آسان

ویژگی‌های برجسته رگولاتور ۱۲ ولت فن

**ولتاژ خروجی پایدار:** تأمین ولتاژ دقیق ۱۲ ولت برای فن‌های حساس BLDC، جلوگیری از نوسان سرعت و آسیب.
**نصب آسان:** مجهز به ترمینال‌های پیچی برای اتصال محکم و مطمئن سیم‌ها بدون نیاز به لحیم‌کاری.
**طراحی کامپکت:** ابعاد کوچک PCB امکان نصب آسان در فضای محدود محفظه فن اواپراتور را فراهم می‌کند.
**حفاظت اولیه:** معمولاً دارای مکانیزم حفاظت حرارتی و جریان بیش از حد (Overtemperature/Overcurrent Protection) داخلی است.

کاربردها و دستگاه‌های سازگار

این ماژول در هر جایی که نیاز به تثبیت ولتاژ ۱۲ ولت DC از یک منبع DC بالاتر وجود داشته باشد، قابل استفاده است، اما کاربرد تخصصی آن در زیر آمده است:

**یخچال‌های هیتاچی:** رفع مشکل نوسان، دور نامنظم یا عدم کارکرد فن اواپراتور ۱۲ ولت ناشی از ولتاژ نامناسب برد اصلی.
**سیستم‌های برودتی:** استفاده در یخچال‌ها، فریزرهای صنعتی و دستگاه‌هایی که از فن‌های ۱۲ ولت BLDC استفاده می‌کنند و نیاز به ولتاژ تثبیت‌شده دارند.
**پروژه‌های الکترونیکی:** تبدیل ۱۴ ولت باتری خودرو یا سایر منابع تغذیه به ۱۲ ولت پایدار.

مقایسه با فناوری‌های مشابه

ماژول‌های تبدیل ولتاژ DC-DC به دو دسته اصلی تقسیم می‌شوند:

**رگولاتور خطی (Linear Regulator - مانند LM7812):** ساده‌ترین نوع. ماژول‌های خطی ولتاژ اضافی را به صورت **حرارت** تلف می‌کنند (مانند این محصول). بازدهی پایین‌تری دارند اما خروجی بسیار پایداری تولید می‌کنند.
**مبدل سوئیچینگ (Switching Regulator/Buck Converter):** ولتاژ را با روشن و خاموش کردن سریع (سوئیچینگ) تبدیل می‌کنند. بازدهی بالاتری دارند (گرمای کمتری تولید می‌کنند) و پیچیدگی مدار بیشتری دارند.

مزایا (نقاط قوت)

**تثبیت عالی ولتاژ:** تضمین می‌کند فن اواپراتور همیشه با ولتاژ مورد نظر (۱۲V) کار کند، حتی اگر ولتاژ ورودی کمی نوسان داشته باشد.
**سهولت نصب:** ترمینال‌های پیچی نیاز به لحیم‌کاری را از بین می‌برد و اتصال را ایمن و سریع می‌کند.
**حفاظت از فن:** ولتاژ تثبیت‌شده به طور مستقیم عمر مفید فن‌های حساس BLDC را افزایش می‌دهد.

معایب و محدودیت‌ها

**تولید گرما (در مدل‌های خطی):** اگر جریان فن زیاد باشد، مبدل خطی گرمای قابل توجهی تولید می‌کند که باید در محفظه فن به درستی مدیریت شود.
**محدودیت جریان:** جریان خروجی این ماژول‌ها برای مصارف کم (مانند یک فن) کافی است و برای تغذیه مدارهای پرمصرف مناسب نیست.
**افت ولتاژ (حداقل ولتاژ ورودی):** ولتاژ ورودی باید همیشه حداقل ۲ ولت بیشتر از خروجی (یعنی حداقل ۱۴ ولت) باشد تا رگولاتور خطی بتواند ولتاژ را تثبیت کند.

روش‌های تست سلامت ماژول

برای تست دقیق، حتماً ولتاژها را در حالتی که فن متصل و در حال کار است (تحت بار) اندازه‌گیری کنید.

**تست ولتاژ ورودی:** مولتی‌متر را در حالت DC روی ترمینال‌های ورودی وصل کنید. ولتاژ باید حدود ۱۴ ولت (یا کمی بالاتر) باشد.
**تست ولتاژ خروجی:** مولتی‌متر را در حالت DC روی ترمینال‌های خروجی وصل کنید. ولتاژ باید دقیقاً ۱۲ ولت باشد.
**تست پایداری:** اگر در هنگام کارکرد فن، ولتاژ خروجی ۱۲ ولت نوسان داشته باشد یا به زیر ۱۱.۵ ولت بیاید، ماژول ضعیف یا معیوب است.

عیب‌یابی مشکلات مرتبط با فن و مبدل

مشکل	دلایل احتمالی	راه‌حل
فن اواپراتور کار نمی‌کند یا دور کند دارد	ولتاژ خروجی مبدل کمتر از 11V است، یا ولتاژ ورودی به مبدل قطع شده است.	چک کردن ورودی 14V و در صورت عدم وجود آن، تعمیر برد اصلی. در صورت وجود 14V و خروجی کم، تعویض مبدل.
ماژول بیش از حد داغ می‌شود	فن خراب شده و جریان زیادی می‌کشد (اتصال کوتاه)، یا ظرفیت مبدل برای فن کم است.	جدا کردن فن و تست جریان آن. اگر فن سالم است، شاید باید از مدل‌های سوئیچینگ استفاده کرد.
نشانگر LED روی برد روشن نمی‌شود	قطعی در ورودی 14V DC، یا خرابی اولیه خود برد.	چک کردن کابل ورودی و در صورت صحت، تعویض مبدل.

نحوه اتصال و جایگزینی

**قطع برق:** دستگاه را کاملاً از پریز برق جدا کنید.
**دسترسی:** به برد کنترل اصلی یا محفظه فن (بسته به محل نصب) دسترسی پیدا کنید.
**جدا کردن:** سیم‌های ورودی ۱۴ ولت و سیم‌های خروجی ۱۲ ولت متصل به فن را با احتیاط از ترمینال‌های قدیمی یا سوکت جدا کنید.
**اتصال مبدل جدید:** سیم‌های **ورودی ۱۴V** را به ترمینال‌های **ورودی** مبدل جدید (با رعایت دقیق مثبت و منفی) وصل کنید.
**اتصال فن:** سیم‌های **فن ۱۲V** را به ترمینال‌های **خروجی ۱۲V** مبدل جدید وصل کنید (با رعایت دقیق مثبت و منفی).
**تست و عایق‌بندی:** پس از اتصال، محل نصب را بررسی کرده و در صورت لزوم ماژول را با نوار عایق یا محفظه مناسب در برابر رطوبت و اتصالی ایزوله کنید.

نشانه‌های خرابی مبدل ولتاژ

داغ شدن بیش از حد: اگر هنگام کارکرد، مبدل در لمس بسیار داغ شود (بیش از حد تحمل)، نشان‌دهنده جریان کشی بالا یا خرابی داخلی است.
افت ولتاژ: ولتاژ خروجی به جای ۱۲ ولت، مقدار نامنظمی مانند ۱۰ یا ۹ ولت را نشان دهد.
سوختگی ظاهری: تغییر رنگ یا ترک خوردن قطعه رگولاتور روی برد.

نکات نگهداری و افزایش طول عمر

**تهویه مناسب:** مطمئن شوید ماژول در محفظه‌ای نصب می‌شود که جریان هوا برای خنک شدن طبیعی وجود داشته باشد.
**عدم نفوذ رطوبت:** از تماس مستقیم آب یا رطوبت با برد جلوگیری کنید، به ویژه در محفظه اواپراتور.
**عدم اضافه بار:** مطمئن شوید فن اواپراتور بیش از ظرفیت جریانی (آمپر) که ماژول تحمل می‌کند، جریان نمی‌کشد.

سوالات متداول (FAQ)

1. چرا فن اواپراتور ۱۲ ولت نیاز به مبدل ۱۴ به ۱۲ ولت دارد؟

فن‌های BLDC به ولتاژ دقیق حساس هستند. برد اصلی یخچال ممکن است ولتاژ ۱۴ ولت خروجی دهد که این مبدل آن را به ۱۲ ولت پایدار تبدیل می‌کند تا عمر فن حفظ شود.

2. آیا این مبدل برای فن‌های ۲۲۰ ولت AC کاربرد دارد؟

خیر، این ماژول تنها برای تبدیل ولتاژ DC (جریان مستقیم) به DC استفاده می‌شود و برای فن‌های AC (جریان متناوب) مناسب نیست.

3. چگونه قطب مثبت و منفی را در اتصال ترمینال‌ها تشخیص دهیم؟

باید با استفاده از مولتی‌متر ولتاژ ورودی را اندازه‌گیری کنید. سیم قرمز (مثبت) و مشکی (منفی) رایج‌ترین استاندارد هستند، اما باید با اندازه‌گیری مطمئن شد.

4. آیا می‌توانم دو فن ۱۲ ولت را همزمان به این مبدل وصل کنم؟

فقط در صورتی که مجموع جریان کشی هر دو فن از حداکثر ظرفیت جریانی مبدل (معمولاً ۱ آمپر برای این مدل‌ها) بیشتر نشود. در غیر این صورت، مبدل داغ شده و می‌سوزد.

5. اگر ولتاژ ورودی به جای ۱۴ ولت، ۱۳ ولت باشد، آیا مبدل کار می‌کند؟

بله، تا زمانی که ولتاژ ورودی حداقل ۲ ولت بالاتر از خروجی (۱۲V) باشد، رگولاتور خطی کار می‌کند. اما اگر به ۱۲ ولت نزدیک شود، تثبیت ولتاژ دچار مشکل می‌شود.

6. آیا مبدل‌های سوئیچینگ بهتر نیستند؟

مبدل‌های سوئیچینگ بازدهی بالاتری دارند و گرمای کمتری تولید می‌کنند. اما این مبدل خطی، به دلیل سادگی، قیمت مناسب و پایداری ولتاژ خروجی، در این کاربرد رایج است.

7. چگونه بفهمم فن خراب است یا مبدل؟

اگر مبدل ۱۲ ولت ثابت به شما خروجی می‌دهد اما فن کار نمی‌کند، فن خراب است. اگر فن سالم است اما خروجی مبدل زیر ۱۱ ولت است، مبدل خراب است.

8. آیا ترمینال پیچی بهتر از سوکت است؟

ترمینال پیچی اتصال قوی‌تر و محکم‌تری ایجاد می‌کند و سیم را بهتر نگه می‌دارد، در حالی که سوکت برای جداسازی سریع مناسب است.

9. ولتاژ ۱۴ ولت از کجا تأمین می‌شود؟

این ولتاژ توسط بخش تغذیه (SMPS) برد کنترل اصلی دستگاه برودتی تولید می‌شود.

10. آیا وجود LED روی برد ضروری است؟

خیر، اما LED به عنوان یک نشانگر سریع، وجود ولتاژ خروجی ۱۲ ولت را تأیید می‌کند و عیب‌یابی را آسان می‌سازد.

جدول مقایسه رگولاتورهای ۱۲ ولت DC

مشخصه	رگولاتور خطی (مانند این محصول)	ماژول سوئیچینگ (Buck)	رگولاتور قابل تنظیم (LM317)
بازدهی انرژی	پایین (تولید گرما)	بسیار بالا (تولید گرمای کم)	پایین (تولید گرما)
پایداری ولتاژ خروجی	عالی	خوب تا عالی (بسته به کیفیت)	خوب (نیاز به تنظیم دقیق دارد)
پیچیدگی مدار	بسیار ساده	متوسط رو به بالا	ساده
مناسب برای فن	مناسب (به دلیل پایداری بالا)	مناسب (به شرط کیفیت بالا)	مناسب (اگر خروجی روی ۱۲ ولت فیکس شود)

نکات مهم هنگام خرید

مهم‌ترین نکته در هنگام خرید، مطابقت دادن توان (آمپر) فن شما با ظرفیت جریانی این ماژول است. اگر فن جریان زیادی بکشد، به سرعت ماژول را خراب می‌کند.

**ولتاژ ورودی:** قبل از خرید، با مولتی‌متر مطمئن شوید که برد اصلی دستگاه شما واقعاً ولتاژی در حدود ۱۴ ولت (نه مثلاً ۱۸ ولت) خروجی می‌دهد.
**قطبیت:** حتماً از رعایت صحیح قطبیت (مثبت و منفی) در هنگام اتصال سیم‌ها اطمینان حاصل کنید؛ اتصال معکوس می‌تواند ماژول یا فن را بسوزاند.
