دستهبندی: فن یخچال فریزر
برچسبها :
برند: Panasonic
مدل: FDQM002H6
ولتاژ کاری: ۱۴ ولت DC
تعداد سیم فن: ۴ سیم
🔧 مشخصات فنی محصول

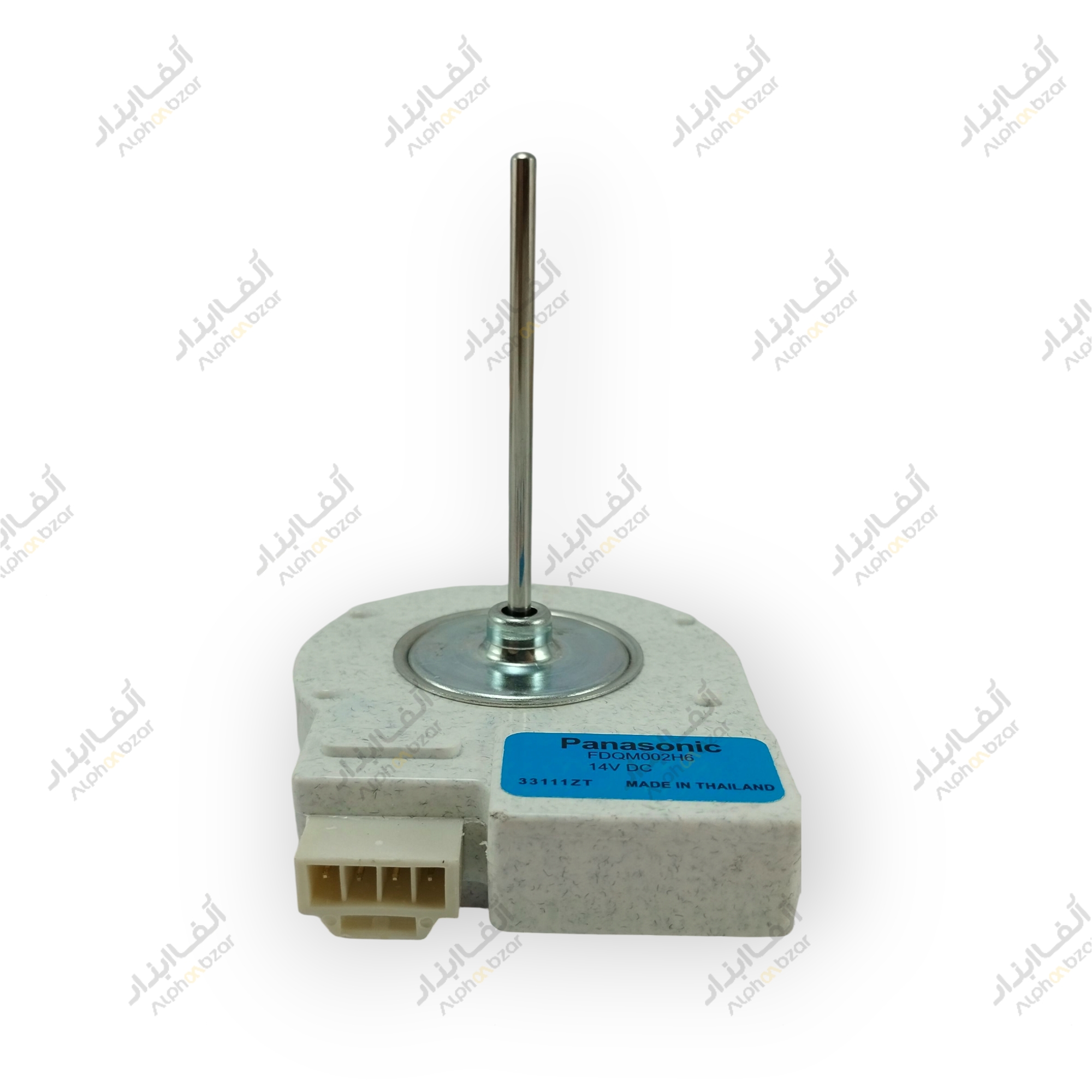

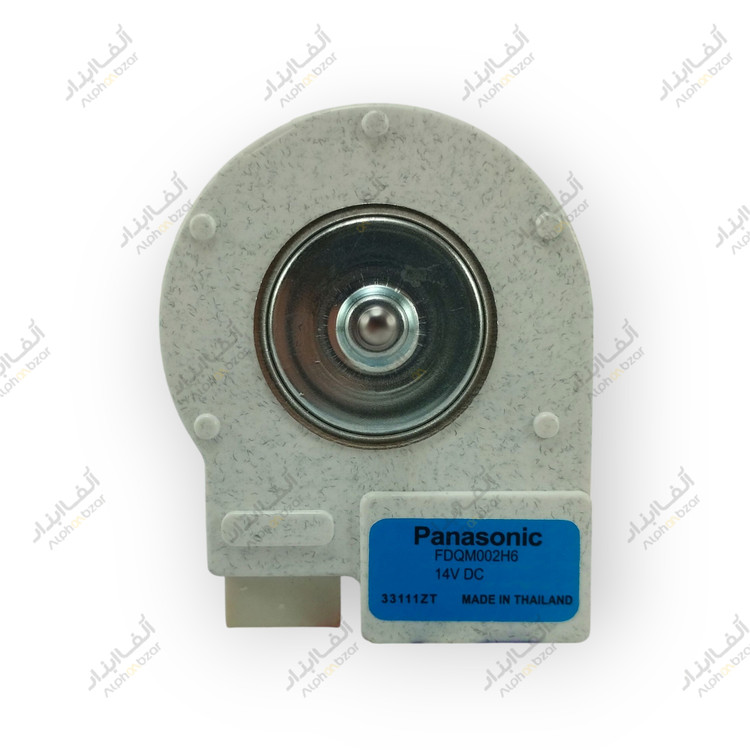

مدل: FDQM002H6 | برند: Panasonic | ولتاژ: 14V DC | کاربرد: یخچال فریزر هیتاچی
کد محصول: 331112T | کشور سازنده: تایلند | نوع: موتور فن تبخیرکننده سرامیکی
⚡مشخصات الکتریکی
ولتاژ کاری: 14 ولت DC
مقاومت: بیش از 10 اهم
جریان مصرفی: کم مصرف
نوع تغذیه: DC از طریق برد کنترل
🔧مشخصات مکانیکی
جنس بدنه: پلاستیک مقاوم
نوع یاتاقان: سرامیکی بی صدا
قطر پره: استاندارد یخچال
وزن: سبک و مقاوم
🎯عملکرد و کاربرد
نقش: گردش هوای سرد در یخچال
محل نصب: اواپراتور
سرعت: قابل تنظیم توسط ترموستات
عمر مفید: 5-7 سال
⚙️ نحوه کارکرد فن موتور تبخیرکننده
فن موتور FDQM002H6 بخش حیاتی سیستم خنککننده یخچال است که وظیفه گردش هوای سرد در داخل محفظه یخچال و فریزر را بر عهده دارد. این موتور توسط برد کنترل الکترونیکی یخچال کنترل میشود و بسته به دمای داخلی، به صورت متناوب روشن و خاموش میشود.
نکته مهم: این فن باید به طور مداوم هوای سرد را از روی کویلهای تبخیرکننده عبور دهد تا از یخ زدگی جلوگیری کند و دمای یکنواختی در تمام قسمتهای یخچال ایجاد کند.
مراحل کارکرد:
تشخیص دما: سنسور دما وضعیت داخل یخچال را بررسی میکند
ارسال سیگنال: برد کنترل سیگنال را به فن موتور ارسال میکند
شروع چرخش: موتور شروع به چرخش کرده و هوا را به گردش در میآورد
توزیع هوا: هوای سرد به تمام قسمتهای یخچال منتقل میشود
🔄 نحوه تعویض فن موتور
هشدار ایمنی: قبل از شروع کار حتماً دوشاخه یخچال را از برق بکشید و حداقل 30 دقیقه صبر کنید تا خازنها تخلیه شوند.
ابزارهای مورد نیاز:
- پیچ گوشتی چهارسو و دو سو
- انبردست مناسب
- مولتی متر برای تست
- چراغ قوه
مراحل تعویض:
قطع برق و خالی کردن یخچال: یخچال را خاموش کرده و محتویات را خارج کنید
دسترسی به فن: پنل پشتی فریزر را باز کنید (معمولاً 4-6 پیچ)
جدا کردن سیمها: کانکتور برقی فن را با احتیاط جدا کنید
خارج کردن موتور قدیمی: پیچهای نگهدارنده موتور را باز کنید
نصب موتور جدید: موتور جدید را در همان موقعیت نصب کنید
اتصال سیمها: کانکتور را محکم وصل کرده و پنل را ببندید
تست نهایی: یخچال را روشن کرده و عملکرد فن را بررسی کنید
🔍 عیب یابی و تشخیص مشکلات
علائم خرابی فن موتور:
- عدم خنک شدن یخچال: اگر یخچال سرد نمیشود، احتمال خرابی فن وجود دارد
- صدای غیرطبیعی: صدای جیرجیر، کرک یا لرزش نشاندهنده سایش یاتاقانهاست
- یخ زدگی بیش از حد: عدم گردش هوا باعث تجمع یخ روی کویلها میشود
- دمای نامتعارف: اختلاف دمای زیاد بین قسمتهای مختلف یخچال
- کار نکردن فن: عدم چرخش پرهها هنگام باز کردن درب یخچال
روشهای تست و بررسی:
تست بصری: پرهها را بررسی کنید، آیا آزادانه میچرخند؟
تست مولتی متر: مقاومت بین سیمهای موتور باید بیش از 10 اهم باشد
تست ولتاژ: در حین کار یخچال، 14 ولت به موتور میرسد؟
تست دستی: پرهها را دستی بچرخانید، باید راحت حرکت کنند
🔧 سرویس و نگهداری دورهای
نگهداری سالیانه:
تمیزکاری (هر 6 ماه): پرهها و محفظه موتور را با برس نرم تمیز کنید
بررسی سیمکشی: وضعیت کانکتورها و سیمها را کنترل کنید
تست عملکرد: صدا و عملکرد فن را بررسی کنید
روغنکاری (در صورت نیاز): برخی مدلها نیاز به روغنکاری دارند
توجه: هرگز از آب یا مواد شوینده مایع برای تمیز کردن موتور استفاده نکنید. فقط از برس خشک یا دمنده استفاده کنید.
نکات مهم نگهداری:
- محفظه یخچال را بیش از حد پر نکنید تا جریان هوا مختل نشود
- دربهای یخچال را طولانی مدت باز نگذارید
- فیلتر هوای یخچال (در صورت وجود) را تمیز کنید
- دمای یخچال را در محدوده استاندارد (2-4 درجه) نگه دارید
- در صورت مشاهده یخ زدگی غیرطبیعی، یخچال را یخ زدایی کنید
💡 نکات تخصصی و توصیهها
انتخاب قطعه جایگزین:
هنگام خرید فن موتور جایگزین، حتماً کد دقیق FDQM002H6 را ذکر کنید. استفاده از قطعات غیراصل ممکن است باعث کاهش عمر یخچال شود.
دلایل خرابی زودرس:
- نوسان برق: تغییرات ولتاژ باعث آسیب به موتور میشود
- گرد و غبار: تجمع گرد و غبار روی پرهها باعث سایش میشود
- رطوبت زیاد: نفوذ رطوبت به موتور باعث خوردگی میشود
- استفاده بیش از حد: نگهداری دربها باز باعث کار بیش از حد موتور میشود
هزینه و صرفه اقتصادی:
تعویض به موقع فن موتور نه تنها مصرف برق را کاهش میدهد بلکه از آسیب رسیدن به سایر قطعات یخچال نیز جلوگیری میکند.
📞 زمان مراجعه به تعمیرکار
در موارد زیر بهتر است به تعمیرکار متخصص مراجعه کنید:
- عدم تجربه کافی در تعمیرات لوازم خانگی
- وجود مشکل در برد کنترل یخچال
- نیاز به تخلیه گاز مبرد
- مشکلات پیچیده سیستم برقی
- یخچال تحت گارانتی باشد
