برند : ارج
دستهبندی : سنسور یخچال فریزر

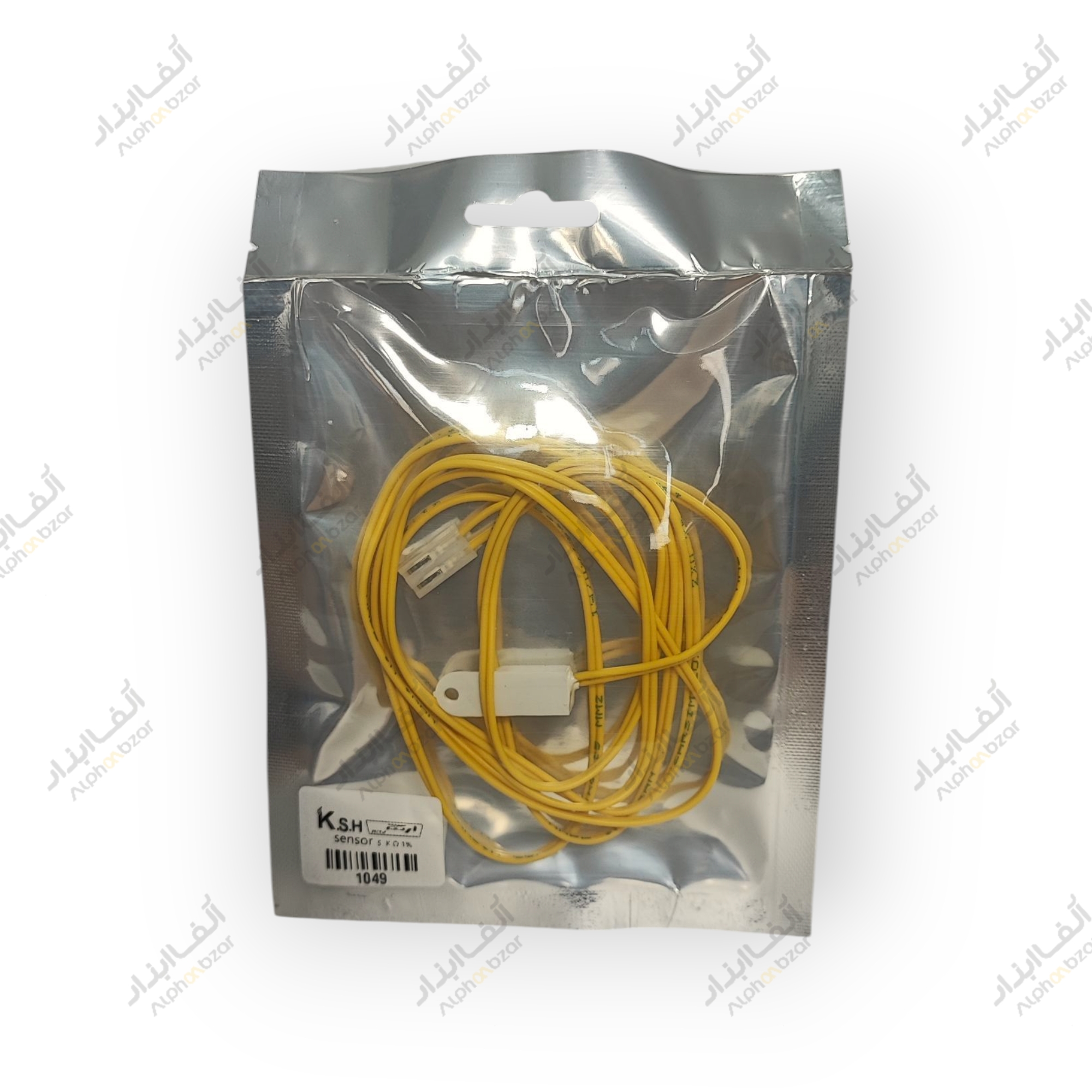

سنسور یخچال ارج 5 کیلو اهم فابریک
Arj refrigerator 5kΩ factory sensor
برند : ارج
اهم سنسور : 5 کیلو اهم
سوکت فابریک : دارد
سنسور های یخچال فریزر: راهنمای فنی کامل
سنسور های یخچال فریزر قلب سیستم کنترل دمای این دستگاه ها محسوب می شوند. این قطعات الکترونیکی مسئول اندازه گیری دقیق دما و ارسال سیگنال به واحد کنترل برای تنظیم عملکرد کمپرسور، سیستم یخ زدایی و سایر اجزا هستند.
انواع سنسور های یخچال فریزر
سنسور NTC (Negative Temperature Coefficient)
رایج ترین نوع سنسور در یخچال فریزر ها. با افزایش دما، مقاومت الکتریکی آن کاهش می یابد. محدوده کاری معمول از -30 تا +50 درجه سانتیگراد.
سنسور PTC (Positive Temperature Coefficient)
با افزایش دما، مقاومت آن افزایش می یابد. کمتر در اندازه گیری دما استفاده می شود و بیشتر برای محافظت از مدار به کار می رود.
سنسور دیفراست
مخصوص کنترل سیستم یخ زدایی. روی اواپراتور نصب شده و زمان شروع و پایان فرآیند دیفراست را تعیین می کند.
سنسور محیطی
دمای محفظه یخچال و فریزر را کنترل می کند. معمولاً در دیواره داخلی یا نزدیک اواپراتور قرار دارد.
مشخصات فنی سنسور NTC
| مشخصه | مقدار | واحد |
|---|---|---|
| مقاومت نومینال (25°C) | 5K، 10K، 15K | اهم |
| ضریب بتا | 3380، 3950، 4200 | K |
| دقت اندازه گیری | ±1 تا ±5 | درصد |
| محدوده دمایی | -40 تا +85 | درجه سانتیگراد |
| زمان پاسخ | 5 تا 30 | ثانیه |
کاربرد و عملکرد
کنترل دمای محفظه
سنسور های محیطی دمای داخل یخچال و فریزر را مداوم کنترل کرده و در صورت انحراف از دمای تنظیم شده، سیگنال لازم را به کنترل کننده ارسال می کنند.
مدیریت سیستم یخ زدایی
سنسور دیفراست زمانی که یخ روی اواپراتور تشکیل شود، فرآیند یخ زدایی را آغاز کرده و پس از رسیدن به دمای مشخص، آن را خاتمه می دهد.
محافظت از سیستم
سنسور ها از گرم شدن بیش از حد کمپرسور و سایر قطعات جلوگیری کرده و عمر مفید دستگاه را افزایش می دهند.
نشانه های خرابی سنسور
عدم کنترل دما
یخچال یا فریزر دمای مناسب را حفظ نمی کند و یا خیلی سرد یا خیلی گرم می شود.
کارکرد مداوم کمپرسور
کمپرسور به طور مداوم کار می کند و خاموش نمی شود، که منجر به مصرف بالای برق می شود.
تشکیل یخ بیش از حد
یخ زیادی روی اواپراتور تشکیل شده و سیستم یخ زدایی عمل نمی کند.
نمایش خطا
در مدل های دیجیتال، کدهای خطای مربوط به سنسور نمایش داده می شود.
نکات مهم:
• همیشه قبل از تعمیر، دستگاه را از برق جدا کنید
• از ابزار اندازه گیری دقیق مانند مولتی متر استفاده کنید
• سنسور تعویضی باید دقیقاً همان مشخصات سنسور اصلی را داشته باشد
• محل نصب سنسور بر روی عملکرد صحیح آن تأثیر زیادی دارد
روش تست سنسور
تست با مولتی متر:
1. سنسور را از مدار جدا کنید
2. مولتی متر را روی حالت اندازه گیری مقاومت قرار دهید
3. پروب های دستگاه را به دو سر سنسور متصل کنید
4. مقاومت اندازه گیری شده را با جدول مقادیر استاندارد مقایسه کنید
5. سنسور را در دماهای مختلف تست کرده و تغییرات مقاومت را بررسی کنید
نتیجه گیری
سنسور های یخچال فریزر نقش حیاتی در عملکرد صحیح این دستگاه ها دارند. شناخت انواع مختلف سنسور ها، نحوه عملکرد و روش های تست آن ها می تواند در تشخیص سریع مشکلات و انجام تعمیرات مؤثر کمک شایانی کند. توجه به نشانه های خرابی و انجام تست های دوره ای می تواند از بروز مشکلات جدی تر جلوگیری کرده و عمر مفید دستگاه را افزایش دهد.
