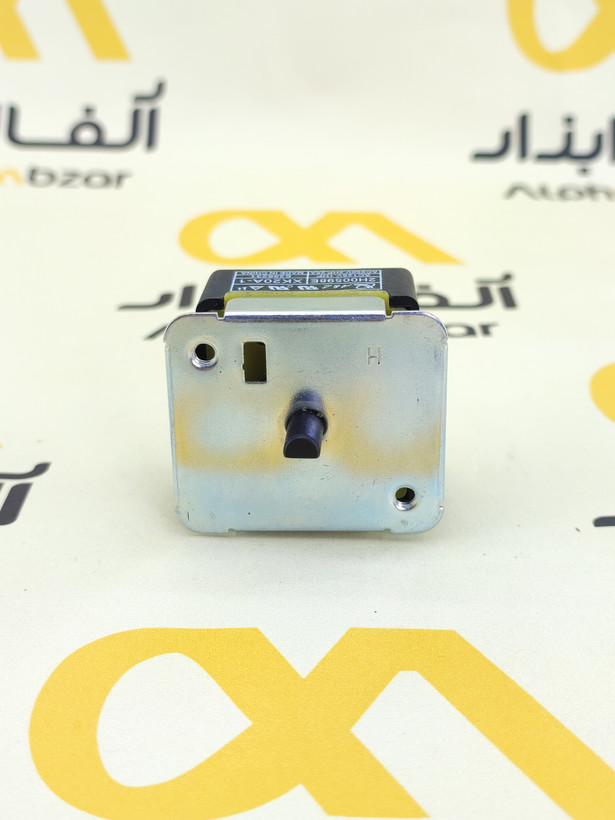

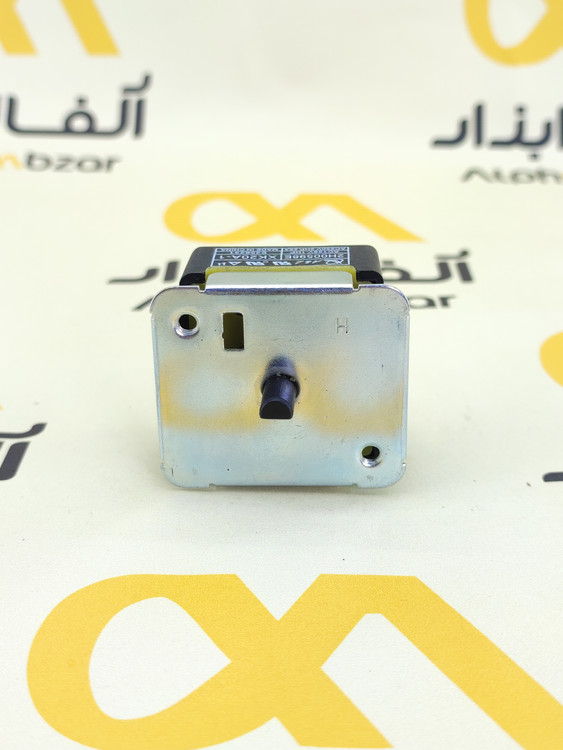

کلید سلکتور 5 حالته کولر پنجره‌ای پاناسونیک (25A) | مدل XK20A-1

**کلید سلکتور (Selector Switch) کولر پنجره‌ای پاناسونیک** یک قطعه حیاتی در مدار فرمان این دستگاه‌ها است که وظیفه تعیین و انتخاب حالت‌های کاری مختلف را بر عهده دارد. این کلید با کد فنی رایج **XK20A-1** و ظرفیت بالای **25 آمپر**، امکان انتخاب سرعت‌های مختلف فن (کم، متوسط، زیاد) و وضعیت عملکرد (خاموش، فن، سرما) را برای کاربر فراهم می‌کند. خرابی این سوئیچ مستقیماً بر قابلیت کنترل و استفاده از کولر گازی تأثیر می‌گذارد.

B. مشخصات فنی کامل

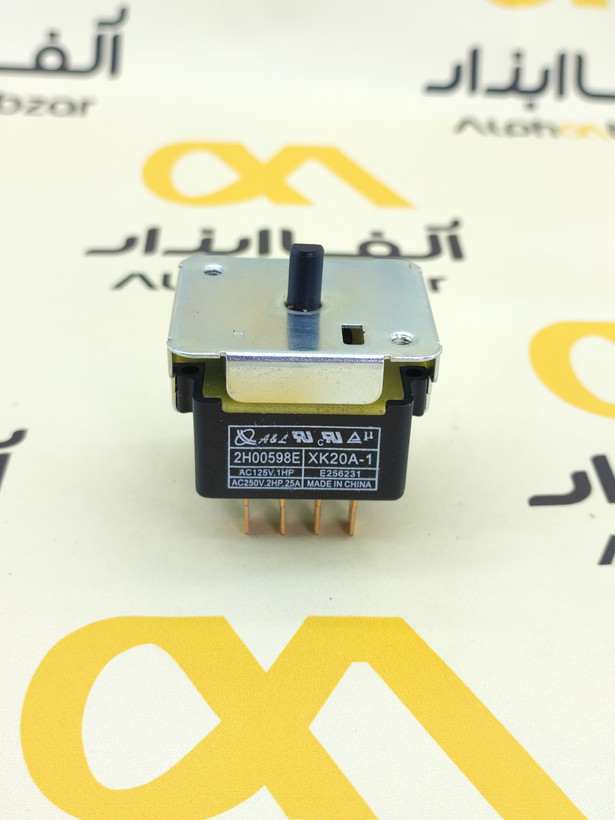

نام قطعه	کلید سلکتور (سوئیچ حالت) کولر پنجره‌ای
برند متداول	پاناسونیک (Panasonic)
کد فنی اصلی	XK20A-1 (و یا مدل مشابه XK20A-X)
تعداد حالت‌ها	معمولاً 5 حالت (شامل Off، Fan Low، Fan High، Cool Low، Cool High)
ظرفیت جریان (AC250V)	25 آمپر (25A)
قدرت موتور (AC250V)	2 اسب بخار (2HP)

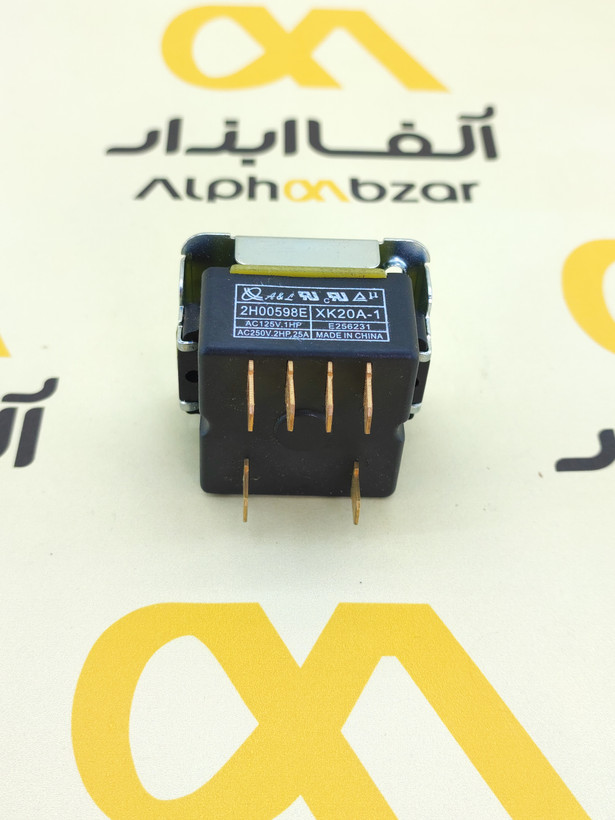

نوع اتصال	ترمینال‌های فیشی (Quick-connect terminals)
جنس بدنه	پلاستیک فشرده (Phenolic/Composite) و محفظه فلزی محافظ
نوع شفت	فلزی استاندارد (D-Shape یا شش گوش) جهت نصب ولوم

C. ویژگی‌های کلید سلکتور

**جریان‌دهی بالا:** توانایی تحمل جریان تا 25 آمپر که برای موتورهای پرقدرت کولرهای گازی پنجره‌ای ضروری است.
**شفت مقاوم:** استفاده از شفت فلزی برای اطمینان از دوام و مقاومت در برابر چرخش‌های مکرر ولوم.
**نصب آسان:** طراحی فیشی ترمینال‌ها جهت اتصال سریع و ایمن سیم‌ها (بدون نیاز به لحیم‌کاری).
**عایق‌بندی مناسب:** بدنه پلاستیکی عایق با محفظه فلزی جهت ایمنی و جلوگیری از اتصال کوتاه.

D. کاربردها و دستگاه‌های سازگار

این کلید سلکتور در درجه اول به عنوان قطعه یدکی کولرهای پنجره‌ای پاناسونیک با ظرفیت‌های مختلف (از 9000 تا 24000 BTU) کاربرد دارد. همچنین:

**برندهای مشابه:** به دلیل استفاده از قطعات استاندارد در بازار ایران، این سوئیچ ممکن است با کولرهای پنجره‌ای برندهایی مانند **جنرال (General)، سوپرا (Supra)، ال‌جی (LG)** و سایر مدل‌های قدیمی‌تر کولر پنجره‌ای که از کلیدهای سلکتوری مکانیکی استفاده می‌کنند، سازگار باشد.
**مدل‌های مکانیکی:** این کلید فقط در کولرهایی استفاده می‌شود که تنظیمات آن‌ها به صورت مکانیکی و توسط ولوم صورت می‌گیرد، نه مدل‌های دیجیتال یا دارای کنترل از راه دور.

E. انواع مدل‌ها و محصولات مشابه

مدل‌های مشابه این کلید بر اساس تعداد حالت‌ها و ظرفیت جریان تقسیم می‌شوند:

**مدل 3 حالته:** (فقط فن و سرما) برای کولرهای کوچک‌تر یا مدل‌های ساده‌تر.
**مدل 5 حالته (XK20A):** رایج‌ترین نوع برای تنظیم دور فن در دو سرعت (Fan High/Low).
**مدل 7 حالته:** شامل گزینه‌های اضافی مانند حالت اقتصادی (Eco) یا وضعیت‌های پیشرفته‌تر (کمتر رایج).
**کلیدهای ظرفیت پایین (مثلاً 15A):** برای دستگاه‌هایی با کمپرسورهای ضعیف‌تر و فن‌های کم‌توان‌تر.

F. محاسن (مزایا)

**قابلیت اطمینان بالا:** طراحی مکانیکی ساده و اثبات‌شده، احتمال خرابی مدار فرمان الکترونیکی را کاهش می‌دهد.
**ظرفیت سوئیچینگ عالی:** توانایی کنترل جریان 25 آمپر، آن را برای استفاده در شرایط بار زیاد مناسب می‌سازد.
**تعویض آسان:** به دلیل استفاده از ترمینال‌های فیشی، تعویض آن نسبت به بُردهای الکترونیکی ساده‌تر است.

G. معایب

**فرسایش مکانیکی:** در طول زمان، کنتاکت‌های داخلی در اثر استفاده مکرر فرسوده می‌شوند.
**عدم دقت دیجیتال:** فاقد دقت تنظیم دمای سوئیچ‌های الکترونیکی مدرن است.
**حساسیت به رطوبت:** در محیط‌های بسیار مرطوب (مانند کولر پنجره‌ای)، کنتاکت‌ها ممکن است دچار اکسید شدن و ضعیف شدن اتصال شوند.

H. روش تست و چک‌لیست تست با مولتی‌متر

برای تست کلید سلکتور، باید از مولتی‌متر در حالت **اهم (Ohm)** یا **بیزر (Buzzer)** استفاده شود:

**قطع برق:** قبل از هر کاری، حتماً برق اصلی کولر را قطع کنید.
**نقشه کنتاکت‌ها:** سیم‌ها را جدا کرده و نقشه اتصالات ترمینال‌ها را یادداشت کنید.
**تست پیوستگی:** پراب‌های مولتی‌متر را به ترمینال ورودی (مانند L1 یا ترمینال مرکزی) و هر یک از ترمینال‌های خروجی (1، 2، 3 و...) متصل کنید.
**چرخش سوئیچ:** سوئیچ را به هر حالت (Fan Low، Cool High و...) بچرخانید. در حالت درست، باید در هر موقعیت مشخص، تنها یک یا دو مسیر (بر اساس نقشه سیم‌کشی) پیوستگی (صفر اهم یا صدای بوق) نشان دهد.
**تست خاموش:** در حالت OFF، هیچ یک از ترمینال‌های ورودی و خروجی نباید پیوستگی داشته باشند.

I. روش عیب‌یابی، دلایل و راه‌حل‌ها

مشکل مشاهده شده	علت احتمالی	راه‌حل
کولر فقط در یک حالت خاص (مثلاً دور تند) کار می‌کند.	سوختن یا قطع شدن مسیر کنتاکت‌های داخلی مربوط به حالت‌های دیگر.	تعویض کلید سلکتور.
کلید در وضعیت خاصی گیر می‌کند یا جرقه می‌زند.	کثیفی، اکسید شدن یا ذوب شدن کنتاکت‌های داخلی به دلیل جریان زیاد.	تعویض کلید سلکتور. در موارد جزئی، می‌توان با اسپری خشک تمیز کرد (توصیه نمی‌شود).
کلید در هیچ حالتی کار نمی‌کند (دستگاه کاملاً خاموش است).	قطع شدن اتصال ترمینال اصلی ورودی (L1) یا شکستگی مکانیکی کامل.	بررسی سیم‌کشی ورودی و سپس تعویض کلید.

J. نحوه تعویض گام‌به‌گام

**ایمنی:** کولر را از برق جدا کنید.
**دسترسی:** پنل جلویی یا پوشش کنترل کولر پنجره‌ای را باز کنید (معمولاً با چند پیچ).
**علامت‌گذاری:** محل اتصال هر سیم به ترمینال کلید قدیمی را با ماژیک یا برچسب علامت بزنید یا از آن عکس بگیرید. این مرحله حیاتی است.
**جداسازی سیم‌ها:** با احتیاط، فیش‌های سیم‌ها را از ترمینال‌های کلید سلکتور قدیمی جدا کنید.
**باز کردن سوئیچ:** پیچ‌های نصب فلزی که کلید را به بدنه متصل کرده‌اند باز کنید.
**نصب کلید جدید:** کلید جدید را در جای خود قرار داده و پیچ‌ها را محکم کنید.
**اتصال مجدد سیم‌ها:** سیم‌ها را دقیقاً طبق علامت‌گذاری یا عکس به ترمینال‌های متناظر در کلید جدید وصل کنید.
**تست نهایی:** ولوم را نصب کرده و قبل از بستن پنل، دستگاه را به برق وصل کرده و عملکرد تمامی حالت‌ها و دور فن‌ها را تست کنید.

K. خرابی‌های رایج و نشانه‌ها

**گیر کردن:** ولوم به سختی می‌چرخد یا در یک موقعیت خاص قفل می‌شود (نشان‌دهنده شکستگی مکانیکی داخلی).
**بوی سوختگی:** بوی پلاستیک سوخته یا مشاهده ذرات کربنی اطراف ترمینال‌ها (نشان‌دهنده شل بودن اتصال و داغ شدن بیش از حد).
**از دست دادن حالت:** کولر حالت‌هایی مانند دور کند یا حالت فن را از دست می‌دهد (نشان‌دهنده سوختن مسیر کنتاکت‌ها).
**صدای تق‌تق غیرعادی:** هنگام چرخش سوئیچ، صدای تق‌تق غیرمعمول شنیده می‌شود.

L. نکات نگهداری و افزایش طول عمر

**اتصالات محکم:** از محکم بودن اتصال فیش‌ها به ترمینال‌ها اطمینان حاصل کنید. اتصالات سست باعث ایجاد مقاومت، حرارت و سوختگی کلید می‌شود.
**چرخش آرام:** ولوم را به آرامی و با دقت بچرخانید و از فشار دادن یا چرخاندن سریع و خشن خودداری کنید.
**تمیزکاری سالانه:** در هنگام سرویس سالانه کولر، محیط اطراف کلید را از گرد و غبار و رطوبت پاک کنید.

M. سوالات متداول (FAQ)

آیا کلید 25 آمپری می‌تواند جایگزین کلید 15 آمپری شود؟ بله، اگر ابعاد و تعداد ترمینال‌ها یکسان باشد، استفاده از کلید با ظرفیت جریان بالاتر (25A به جای 15A) ایمن‌تر است و طول عمر بیشتری خواهد داشت.

چگونه بفهمم کلید من چند حالته است؟ با شمردن تعداد توقف‌هایی که ولوم شما از حالت خاموش تا آخرین حالت دارد، تعداد حالت‌ها مشخص می‌شود. معمولاً 4 یا 5 حالت هستند.

آیا این کلید برای کولر پنجره‌ای جنرال هم مناسب است؟ به احتمال زیاد بله، زیرا بسیاری از کولرهای پنجره‌ای از یک پلتفرم استاندارد کلید سلکتور با کد XK20A استفاده می‌کنند. با این حال، باید ابعاد فیزیکی و تعداد ترمینال‌ها دقیقاً تطابق داشته باشد.

آیا می‌توان کنتاکت‌های سوخته داخل کلید را تعمیر کرد؟ به دلیل ساختار پِرِس شده و غیرقابل باز شدن کامل کلید، تعمیر کنتاکت‌ها عملاً امکان‌پذیر نیست و قطعه باید تعویض شود.

اگر کلید را اشتباه سیم‌کشی کنم چه اتفاقی می‌افتد؟ اگر سیم‌ها اشتباه وصل شوند، ممکن است دستگاه در حالت‌های نادرست کار کند (مثلاً فن با دور اشتباه یا کمپرسور روشن نشود) یا در بدترین حالت، فیوز بسوزد یا قطعه آسیب ببیند.

کد XK20A-1 و XK20A-X چه تفاوتی دارند؟ این کدها معمولاً تفاوت‌های جزئی در چیدمان داخلی کنتاکت‌ها یا جهت شفت دارند، اما از نظر ظرفیت اصلی 25 آمپر یکسان هستند. همیشه باید کد دقیق یا نقشه سیم‌کشی کلید قبلی را چک کنید.

آیا برای تعویض کلید نیاز به برقکار متخصص است؟ از نظر فنی یک تعمیر ساده محسوب می‌شود، اما به دلیل سروکار داشتن با جریان 220 ولت و سیم‌کشی‌های داخلی، توصیه می‌شود توسط فردی با تجربه برق انجام شود.

چرا کلید جدید زودتر از انتظار خراب می‌شود؟ علت اصلی معمولاً اتصالات شُل فیش‌ها (که باعث حرارت می‌شود) یا مشکل کمپرسور یا فن کولر است که جریان بیش از حد مجاز 25 آمپر را به کلید تحمیل می‌کند.

چگونه مطمئن شوم که ولوم پلاستیکی من روی این شفت فلزی جا می‌افتد؟ شفت این کلید معمولاً مدل استاندارد (مانند D-Shape یا شش گوش) است. باید مطمئن شوید که سوراخ ولوم شما با شکل و قطر شفت جدید مطابقت دارد.

وظیفه اصلی کلید سلکتور در کولر چیست؟ وظیفه آن انتخاب و اتصال مسیر برق به اجزای مختلف کولر شامل سیم‌پیچ‌های مختلف موتور فن (برای تنظیم سرعت) و کنتاکتور کمپرسور است.

N. جدول مقایسه مدل‌های مشابه

مشخصه	مدل 5 حالته (25A)	مدل 3 حالته (15A)	بُرد دیجیتال
ظرفیت جریان	25 آمپر	15 آمپر	کنترل توسط رله‌ها (پایین)
دقت تنظیم	مکانیکی (گسسته)	مکانیکی (گسسته)	الکترونیکی (دقیق)
دوام و طول عمر	بسیار بالا (به دلیل سادگی)	بالا	متوسط (حساس به نوسانات)
پیچیدگی تعویض	آسان (تعویض قطعه)	آسان (تعویض قطعه)	متوسط تا سخت (نیاز به برنامه‌ریزی)

O. نکات مهم هنگام خرید

**هشدار فنی:** هرگز کلید سوخته را با چشم بسته جایگزین نکنید. سوختگی کلید ممکن است ناشی از اشکال در موتور فن یا کمپرسور باشد. ابتدا با یک تکنسین علت اصلی جریان‌کشی بالا را بررسی کنید.

**مطابقت کد فنی:** حتماً کد حک شده روی بدنه کلید قدیمی (مانند XK20A-1) و تعداد ترمینال‌ها را با قطعه جایگزین تطبیق دهید.
**ظرفیت آمپر:** اطمینان حاصل کنید که کلید جدید حداقل دارای ظرفیت جریان 25A باشد. ظرفیت پایین‌تر ریسک سوختن مجدد را افزایش می‌دهد.
**جهت شفت:** مطمئن شوید که جهت و شکل شفت کلید (جهت نصب ولوم) با ولوم کولر شما سازگار باشد.
**کیفیت ساخت:** به کیفیت ترمینال‌ها و استحکام بدنه فلزی توجه کنید تا از اتصال محکم سیم‌ها مطمئن شوید.
