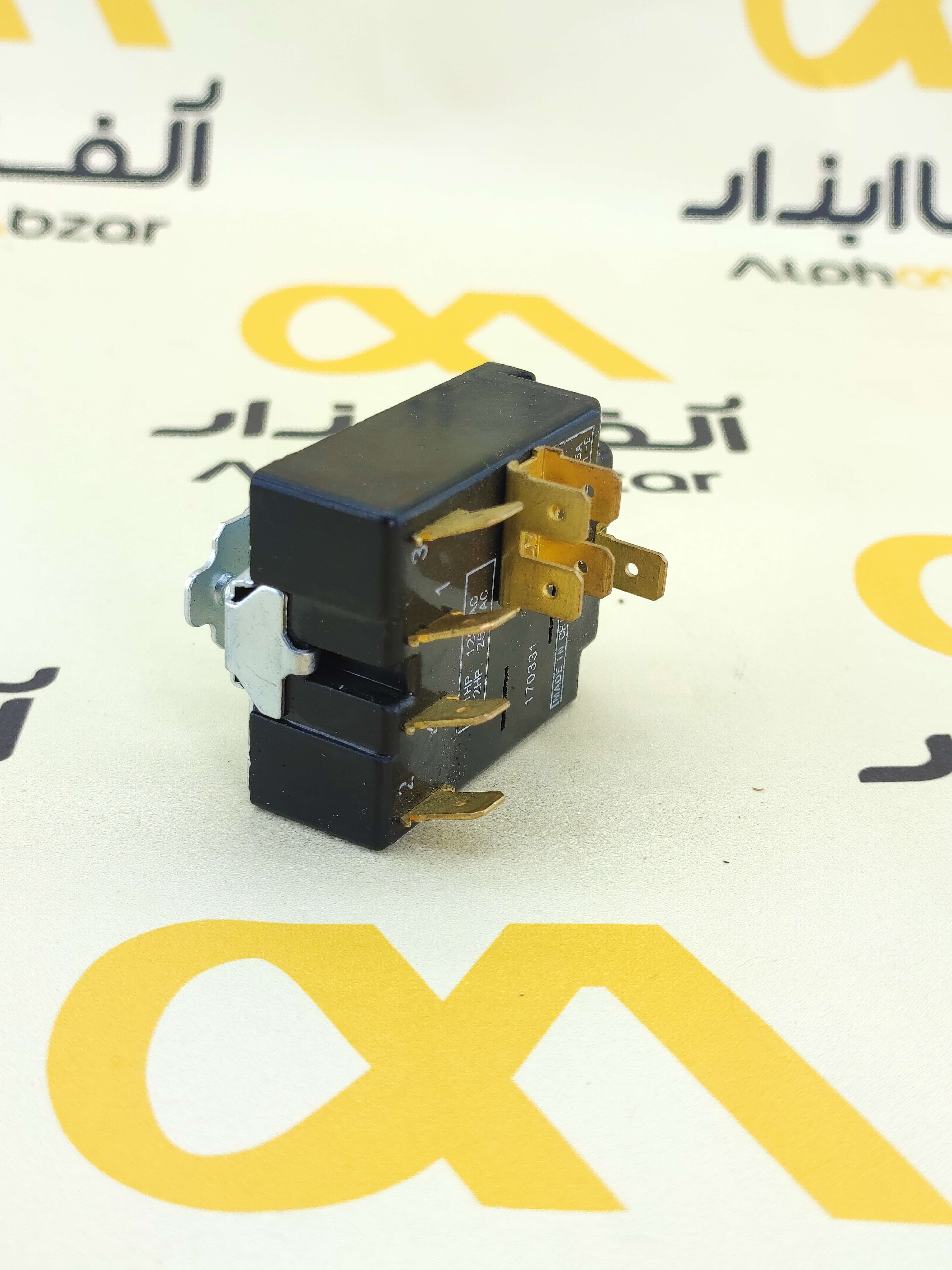

کلید کولر پنجره ای سوپرا که در تصاویر مشاهده میکنید، یک سوئیچ انتخابگر گردان (Rotary Selector Switch) اصلی برای کنترل عملکرد کولرهای گازی پنجرهای برند Supra است. این قطعه حیاتی وظیفه مدیریت حالتهای مختلف دستگاه از جمله روشن/خاموش، سرعت فن و فعالسازی کمپرسور را بر عهده دارد. با توجه به کد فنی XK20A-X و تحمل جریان بالا (25 آمپر)، این کلید به عنوان "مستر سوئیچ" یا کلید اصلی فرمان در مدار قدرت کولر عمل میکند و از دوام و کیفیت ساخت بالایی برخوردار است.
اطلاعات زیر بر اساس بررسی دقیق فیزیکی قطعه و دادههای فنی استاندارد مدل XK20A-X استخراج شده است:
| برند سازگار | سوپرا (Supra) |
|---|---|
| نوع قطعه | کلید گردان انتخابگر (Rotary Selector Switch) |
| کد فنی (Part Number) | XK20A-X |
| ولتاژ و جریان نامی (تحمل کلی) | 250VAC / 25A |
| توان نامی (اسب بخار) | 1HP در 125VAC / 2HP در 250VAC (مناسب کنترل کمپرسور) |

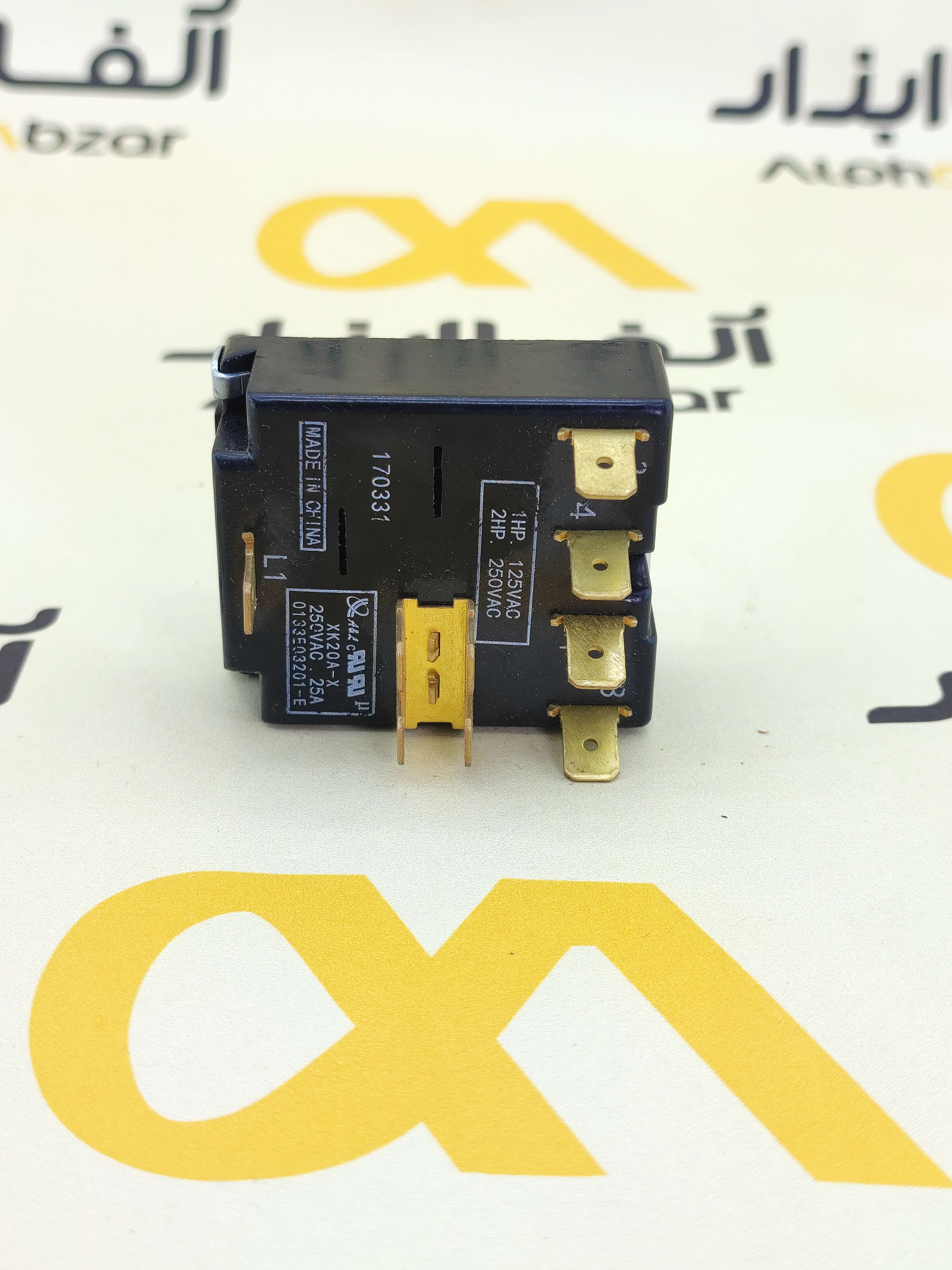

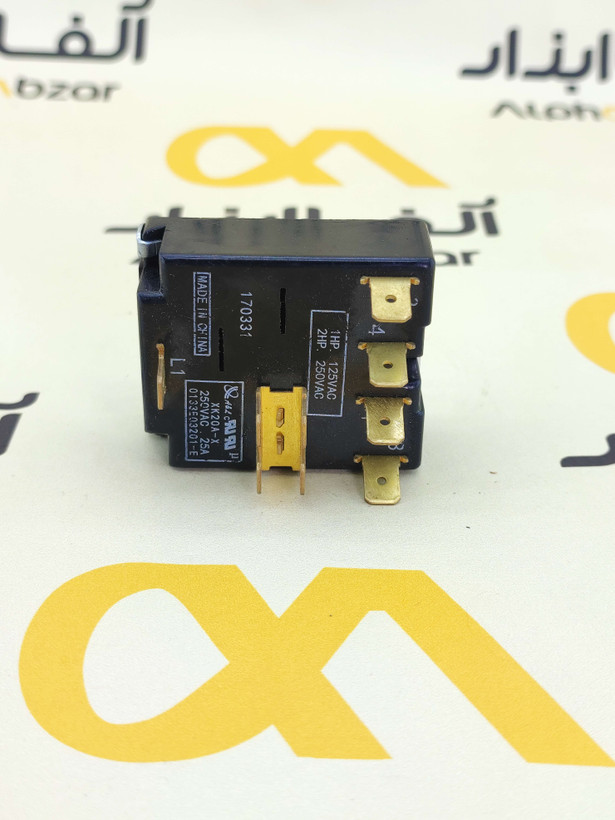

| تعداد و نوع پایهها (ترمینالها) | 5 پایه فیشی (Spade Connectors) - شامل پایههای L1, 4, B و غیره |

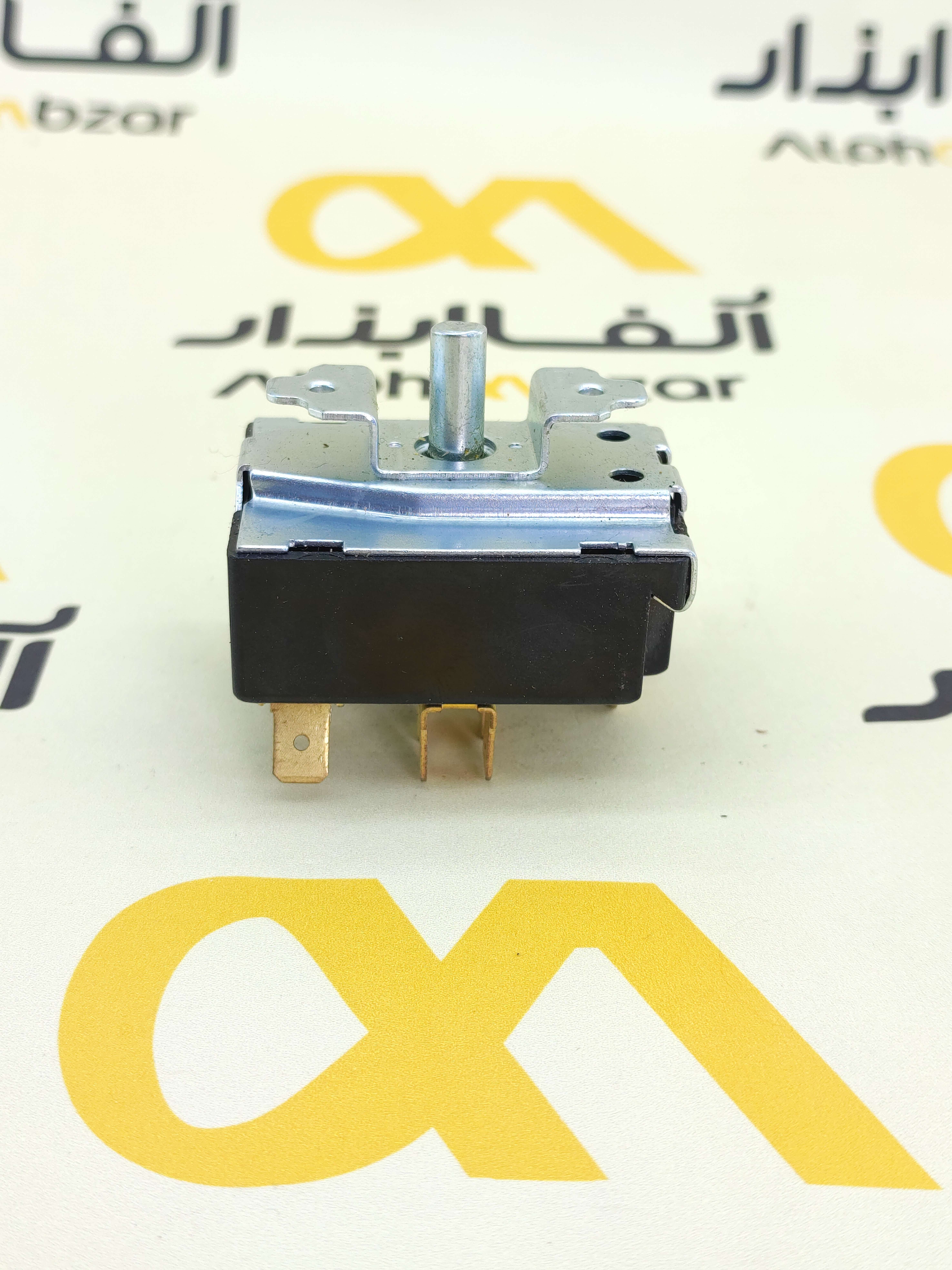

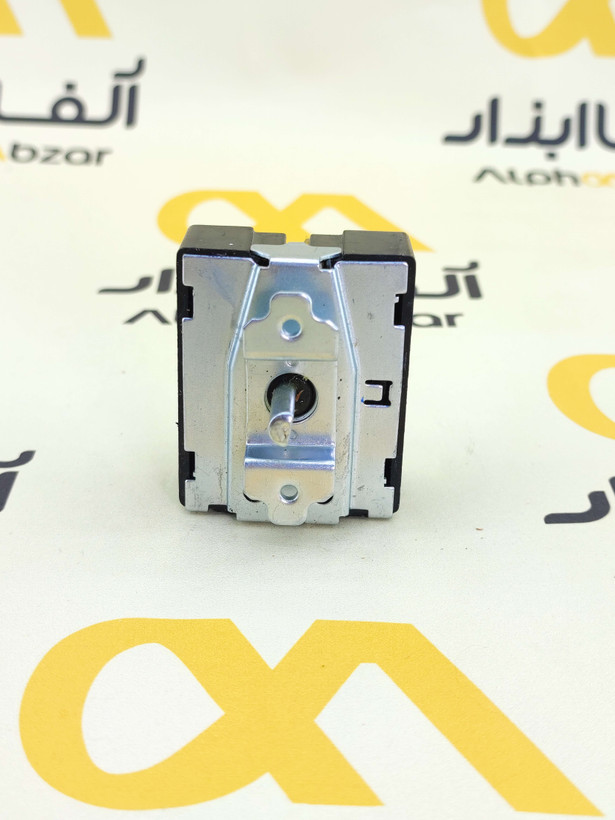

| نوع شفت (محور) | شفت D-شکل (D-Shaft) فلزی |
| جنس بدنه | پلاستیک نسوز فشرده (باکالیت) با براکت نصب فلزی |
| کد شناسایی دیگر | 170331 |
| کشور سازنده | چین (Made in China) |
این کلید به طور خاص برای استفاده در موارد زیر طراحی شده است:
اگرچه این کلید مختص برند سوپرا معرفی شده است، اما کد XK20A یک استاندارد رایج برای کلیدهای گردان کولری است. مدلهای مشابه ممکن است در تعداد پایهها (مثلاً 4 پایه به جای 5 پایه) یا ترتیب قرارگیری آنها تفاوت داشته باشند. مهمترین تفاوت در "ظرفیت جریانی" است؛ برخی کلیدهای مشابه فقط برای کنترل فن (با جریان پایینتر مثلاً 13 آمپر) طراحی شدهاند و نباید به جای این مدل 25 آمپری که کمپرسور را کنترل میکند، استفاده شوند.
برای تست سلامت کلید، به یک مولتیمتر در حالت تست پیوستگی (Continuity/Beeper) یا تست مقاومت (Ohm) نیاز دارید.
| نشانه خرابی | دلیل احتمالی مرتبط با کلید | راهحل |
|---|---|---|
| کولر کلاً روشن نمیشود. | قطع شدن کامل پلاتین ورودی اصلی (L1) داخل کلید در اثر حرارت یا جرقه. | تعویض کامل کلید XK20A-X. |
| فن کار میکند اما کمپرسور روشن نمیشود (با وجود سالم بودن ترموستات). | سوختن یا خالزدن پلاتین مربوط به مسیر کمپرسور در داخل کلید. | تعویض کلید. |
| یکی از دورهای فن (مثلاً دور تند) کار نمیکند. | خرابی کنتاکت داخلی مربوط به آن دور خاص. | تعویض کلید. |
| ولوم کلید سفت شده یا نمیچرخد. | ذوب شدن پلاستیک داخلی در اثر حرارت زیاد و قفل شدن مکانیزم. | تعویض فوری کلید (خطرناک). |
| صدای جرقه (جیلیز و ویلیز) از پشت پنل شنیده میشود. | اتصال سست در ترمینالها یا خالزدن شدید پلاتینهای داخلی. | بررسی سیمکشی و در صورت نیاز تعویض کلید. |
خرابی این قطعه معمولاً به شکلهای زیر بروز میکند:
خیر، فقط برای مدلهایی که از کلید با کد فنی XK20A-X و مشخصات ظاهری و الکتریکی مشابه استفاده میکنند مناسب است. حتماً با قطعه داغی خود مقایسه کنید.
به هیچ وجه. این کلید جریان اصلی کمپرسور را کنترل میکند و استفاده از کلید ضعیفتر باعث ذوب شدن فوری آن و خطر آتشسوزی میشود. تحمل جریان باید حداقل 25 آمپر باشد.
اینها کدهای استاندارد ترمینال هستند. معمولاً L1 ورودی فاز (Live) است و سایر پایهها خروجیهایی هستند که بسته به موقعیت ولوم، به L1 متصل میشوند تا فن (دورهای مختلف) یا کمپرسور را روشن کنند.
اگر سرسیمها (فیشهای متصل به سیم) سالم هستند و تغییر رنگ ندادهاند، نیازی نیست. اما اگر سرسیمها سیاه شده یا روکش سیم سوخته است، حتماً باید قسمت آسیبدیده سیم چیده شده و سرسیم جدید و استاندارد پرس شود.
دلیل اصلی، عبور جریان راهاندازی بالای کمپرسور است که باعث ایجاد جرقه در پلاتینها میشود. همچنین شل بودن سیمها و کارکرد طولانی مدت باعث فرسودگی آن میشود.
خیر، این قطعه فقط یک کلید انتخابگر وضعیت (Selector Switch) است. ترموستات (کنترل دما) یک قطعه مجزا است که معمولاً در کنار همین کلید نصب میشود.
تطابق کد XK20A-X، مشخصات 25A 250V و ساختار فیزیکی دقیقاً مشابه تصویر، نشاندهنده مناسب بودن آن برای کولرهای سوپرا است.
خیر، این کلید از ترمینالهای فیشی (Spade) استفاده میکند و سیمها با سرسیم کولری به آن متصل میشوند.
مکانیزم فنری و ساچمهای داخل کلید شکسته است و باید کلید کامل تعویض شود.
بله، این کلیدها معمولاً در جهت عقربههای ساعت یا دو طرفه با ترتیب مشخصی کار میکنند. اعمال نیروی زیاد در جهت اشتباه میتواند باعث شکستن آن شود.
مقایسه این کلید (مستر سوئیچ) با کلیدهای فقط-فن که ظاهری مشابه دارند:
| ویژگی | کلید اصلی سوپرا (XK20A-X) | کلیدهای معمولی (فقط فن) |
|---|---|---|
| کاربرد | کنترل کمپرسور و فن | فقط کنترل دورهای فن |
| تحمل جریان (آمپر) | بسیار بالا (25A) | متوسط/پایین (معمولاً 10A تا 16A) |
| توان قابل کنترل | تا 2 اسب بخار (کمپرسور) | فقط توان موتور فن |
| خطر جایگزینی اشتباه | - | بسیار بالا (خطر ذوب شدن و آتش سوزی در صورت استفاده برای کمپرسور) |
اطلاعات ارائه شده حاصل تحلیل دقیق تصاویر محصول، بررسی دیتاشیتهای استاندارد کلیدهای سری XK و دانش فنی مرتبط با سیستمهای تهویه مطبوع پنجرهای است. منابع مورد استفاده شامل موارد زیر است:
