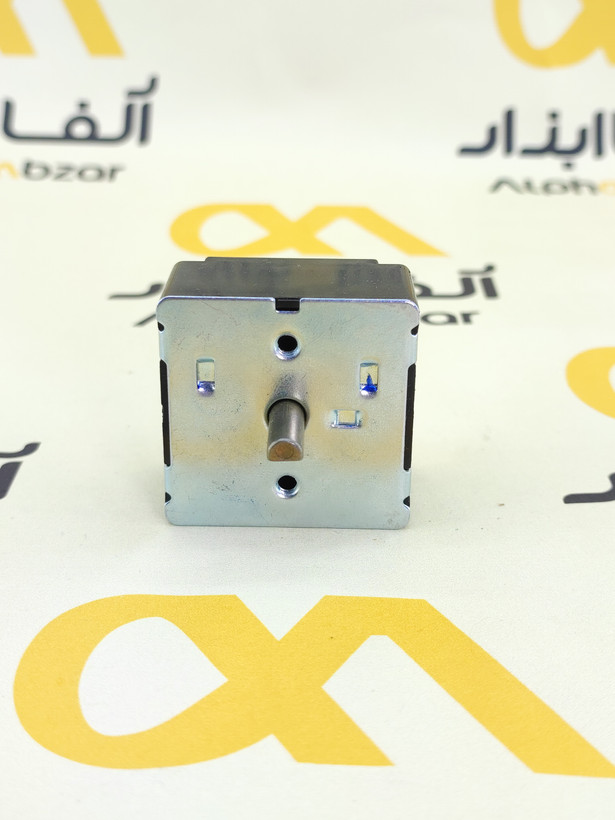

کلید سلکتوری کولر پنجرهای او جنرال | مدل C2S-5G
O General Window AC Selector Switch | C2S-5G Rotary Control
برند:O General
مشخصات
لطفا برای دیدن ویژگیهای این محصول به بخش توضیحات مراجعه کنید
توضیحات
کلید سلکتوری کولر پنجرهای او جنرال (O General) مدل C2S-5G: راهنمای کامل
معرفی کوتاه محصول
کلید سلکتوری کولر پنجرهای او جنرال مدل C2S-5G، قلب تپنده سیستم کنترل دستگاه شما است. این قطعه حیاتی وظیفه مدیریت و انتخاب وضعیتهای مختلف عملکرد کولر گازی، از جمله حالتهای خاموش (OFF)، فن تنها (FAN) و سرمایش (COOL)، و همچنین تنظیم سرعتهای مختلف فن را بر عهده دارد. با طراحی دوار و ظرفیت بالای 25 آمپر، این سوئیچ برای تحمل جریان راهاندازی کمپرسور در کولرهای پنجرهای او جنرال بهینهسازی شده است و عملکرد مطمئن و طولانیمدت دستگاه را تضمین میکند.
مشخصات فنی کلید سلکتوری C2S-5G
- مدل/کد شناسایی: C2S-5G (کد فنی عمومی)
- کاربرد اصلی: کولر گازی پنجرهای (Window AC)
- برند سازگار: او جنرال (O General) و مدلهای مشابه
- نوع عملکرد: سوئیچ دوار چند حالته (Rotary Selector Switch)
- ظرفیت جریان (مدار اصلی): 25 آمپر در ولتاژ 250 ولت متناوب (25A 250VAC)
- ظرفیت جریان (مدار کمکی): 3 آمپر در ولتاژ 250 ولت متناوب (3A 250VAC)
- تعداد موقعیتهای انتخابی: معمولاً شامل 4 تا 5 وضعیت (خاموش، فن کم، فن زیاد، سرمایش کم، سرمایش زیاد)

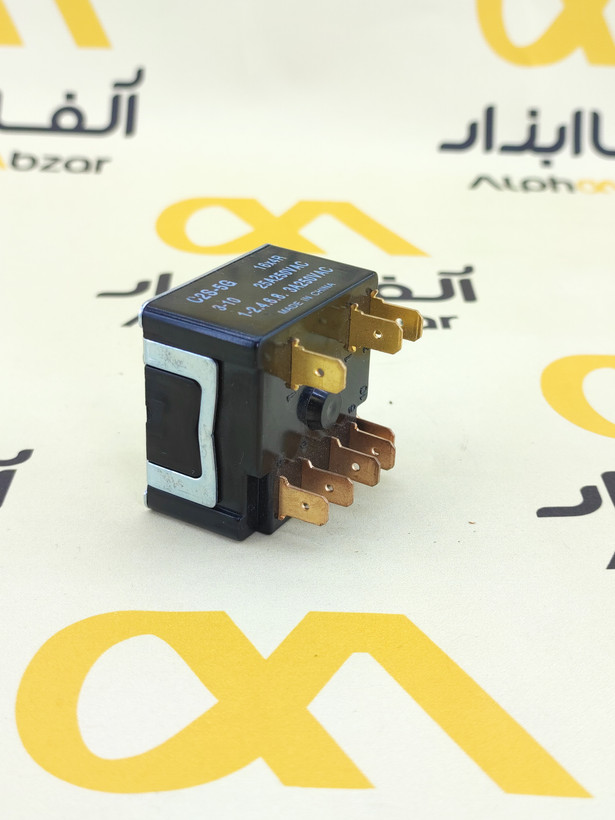

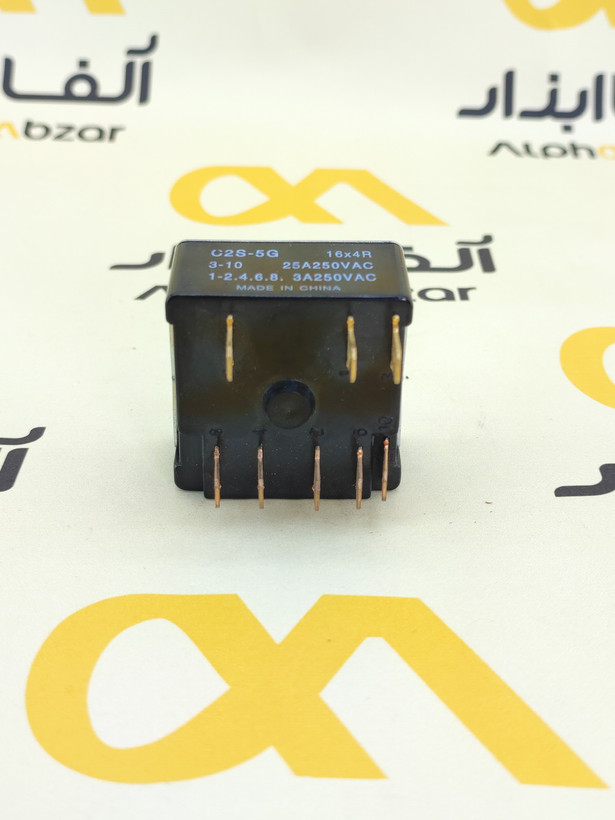

- پایانهها (ترمینالها): دارای چندین پایانه خروجی (معمولاً 6 تا 8 پین) برای اتصال سیمهای مختلف دور موتور فن و سیم کمپرسور.
- جنس بدنه: پلاستیک مقاوم (کامپوزیت الکتریکی) و فلز (محفظه خارجی و محور)
ویژگیهای کلیدی و مزایا
- تحمل جریان بالا: ظرفیت 25 آمپر این قطعه را برای مدیریت مستقیم جریان کمپرسور در کولرهای پنجرهای پرقدرت مناسب میسازد.
- عملکرد چندمنظوره: کنترل همزمان دور فن (کم، زیاد) و حالتهای کارکرد (تهویه، سرمایش).
- ساخت مکانیکی مقاوم: طراحی دوار فلزی در قسمت محور، دوام مکانیکی بالایی در برابر چرخشهای مکرر تضمین میکند.
- طراحی ایمن: استفاده از مواد عایق برای جلوگیری از اتصال کوتاه و تأمین ایمنی کاربر.
کاربردها و سازگاری با دستگاهها
کاربرد اصلی کلید سلکتوری C2S-5G، در بخش پنل کنترل کولرهای گازی پنجرهای است. این قطعه به طور خاص برای مدلهای قدیمیتر و رایج کولرهای او جنرال که از سیستم کنترل مکانیکی (به جای مدار فرمان الکترونیکی) استفاده میکنند، طراحی شده است. این کلید مستقیماً سیمهای تغذیه موتور فن، سیم مشترک، و سیم کمپرسور را مدیریت میکند و سیگنالهای ولتاژ را بر اساس موقعیت انتخابی کاربر، به مدار میرساند.
مدلهای مشابه و جایگزین
این کلید سلکتوری در رده سوئیچهای دوار پرقدرت برای تهویه مطبوع قرار میگیرد. مدلهای مشابه اغلب با تفاوت در تعداد پینها، آرایش ترمینالها یا حداکثر جریان (مثلاً 16A یا 30A) تولید میشوند. هنگام جایگزینی، مطابقت کامل مدل (C2S-5G) و مشخصات آمپر ضروری است.
- کلیدهای سلکتوری با آمپراژ متفاوت: سوئیچهای 16 آمپر یا 30 آمپر که برای مدلهای کممصرفتر یا پرقدرتتر استفاده میشوند.
- تایمرهای مکانیکی: در برخی کولرها، علاوه بر این کلید، از یک تایمر مکانیکی نیز استفاده میشود که ممکن است عملکرد مشابهی را در خاموش کردن خودکار داشته باشد.
- کلیدهای سلکتوری برندهای دیگر: مانند مدلهای مشابه پاناسونیک یا هیتاچی (با تأکید بر تطابق مشخصات فنی).
محاسن اصلی سوئیچ سلکتوری او جنرال
- پایداری بالا: طراحی مکانیکی ساده و اثباتشده که در شرایط سخت عملکرد قابل قبولی دارد.
- انتقال قدرت مؤثر: به دلیل ظرفیت 25 آمپر، افت ولتاژ و حرارت تولیدی در مسیر جریان اصلی حداقل است.
- تعویض آسان: تعویض این قطعه نسبت به بردهای الکترونیکی، معمولاً سادهتر و کمهزینهتر است.
معایب احتمالی
- استهلاک مکانیکی: با گذشت زمان و استفاده مکرر، بخشهای مکانیکی و کنتاکتها دچار سایش میشوند.
- حساسیت به آرک: در صورت قطع و وصل شدن زیر بار کامل و با تأخیر، کنتاکتهای داخلی ممکن است دچار سوختگی یا آرک (جرقه) شوند.
- محدودیتهای عملکردی: تنها قابلیت کنترل حالتهای ساده را دارد و ویژگیهای هوشمند کولرهای امروزی را پشتیبانی نمیکند.
چکلیست و روشهای تست سلامت
روش تست با اهممتر (مولتیمتر)
برای تست سلامت این کلید، باید از حالت تست پیوستگی (Continuity) یا مقاومت (Ohm) مولتیمتر استفاده کنید، در حالی که برق دستگاه کاملاً قطع است.
- شناسایی پایهها: پایه ورودی (مشترک) و پایههای خروجی (دورهای فن، کمپرسور) را شناسایی کنید.
- تست پیوستگی: مولتیمتر را به حالت پیوستگی تنظیم کنید.
- تست هر وضعیت: دستگیره کلید را در هر یک از وضعیتها (مانند فن کم) قرار دهید. در این حالت، باید بین پایه مشترک و پایه مربوط به خروجی آن وضعیت (پایهی فن کم) صدای بوق پیوستگی شنیده شود (یا مقاومت نزدیک به صفر باشد).
- تکرار: این تست را برای تمام حالتها (فن زیاد، سرمایش کم، سرمایش زیاد) تکرار کنید. در حالت OFF نباید پیوستگی با هیچیک از خروجیها وجود داشته باشد.
عیبیابی، دلایل خرابی و راهحلها
| نشانه/مشکل | دلیل احتمالی | راهحل |
|---|---|---|
| کولر در هیچ حالتی روشن نمیشود. | خرابی کنتاکت در وضعیت OFF یا قطع بودن کامل مدار داخلی. | تست پیوستگی؛ در صورت خرابی، کلید سلکتوری را تعویض کنید. |
| کلید در یک وضعیت خاص (مثلاً فن کم) کار نمیکند. | سوختگی یا آلودگی کنتاکت مربوط به آن وضعیت خاص. | در صورت امکان، تمیز کردن کنتاکتها (توصیه نمیشود)؛ بهترین راه تعویض کلید. |
| کلید در هنگام چرخش گیر میکند یا حرکت آن سست است. | آسیب مکانیکی به محور یا فنر نگهدارنده داخلی. | کلید را تعویض کنید. استفاده از کلید آسیبدیده میتواند به سیمکشی آسیب بزند. |
| بوی سوختگی از پنل کنترل. | آرک زدن (جرقه زدن) شدید کنتاکتها به دلیل شل بودن اتصالات یا خرابی داخلی. | بررسی و سفت کردن مجدد سیمها؛ تعویض فوری کلید. |
نحوه تعویض کلید سلکتوری (گامبهگام)
- قطع کامل برق: مهمترین گام، قطع کامل برق کولر (کشیدن دوشاخه یا قطع کلید اصلی) است.
- دسترسی به پنل: پیچها و نگهدارندههای پنل کنترل جلویی کولر پنجرهای را باز کرده و آن را بردارید.
- عکسبرداری و مستندسازی: حتماً از وضعیت سیمکشی متصل به کلید سلکتوری قدیمی عکس واضح بگیرید.
- جدا کردن سیمها: با دقت و یکی یکی، سیمها را از پایانههای کلید قدیمی جدا کنید (در صورت نیاز از ابزار جداکننده استفاده کنید).
- باز کردن کلید قدیمی: پیچهای نگهدارنده کلید در جای خود را باز کرده و آن را از قاب جدا کنید.
- نصب کلید جدید: کلید C2S-5G جدید را در محل نصب قرار داده و با پیچ محکم کنید.
- اتصال سیمها: با مراجعه به عکسها، سیمها را دقیقاً به همان پایانههای قبلی متصل کنید. (پایهها را محکم کنید تا اتصالات شل نباشند).
- تست و مونتاژ نهایی: قبل از بستن پنل، برق را وصل کرده و عملکرد کلید را در تمام وضعیتها بررسی کنید. سپس پنل را به طور کامل ببندید.
خرابیهای رایج و نشانههای آنها
- نشانههای خرابی کنتاکت (Contact Failure): کولر در وضعیتهای خاصی (مثلاً فن زیاد یا سرمایش) فعال نمیشود، در حالی که در سایر حالتها کار میکند.
- نشانههای خرابی مکانیکی (Mechanical Failure): دستگیره کلید هرز میچرخد، در یک موقعیت ثابت نمیماند یا هنگام چرخش صدای تقتق قطع و وصل کنتاکتها شنیده نمیشود.
- نشانههای سوختگی (Burning/Arcing): تغییر رنگ پلاستیک اطراف پایانهها به قهوهای تیره یا سیاه، وجود بوی سوختگی از ناحیه پنل کنترل، یا گرم شدن بیش از حد کلید.
نکات نگهداری و افزایش طول عمر کلید
- چرخش آرام: از چرخاندن سریع و ناگهانی کلید بپرهیزید و مطمئن شوید دستگیره کاملاً در یک وضعیت قفل میشود.
- کنترل رطوبت: از نفوذ آب یا رطوبت به داخل پنل کنترل جلوگیری کنید، زیرا باعث خوردگی کنتاکتها و ایجاد اتصال کوتاه میشود.
- اطمینان از ولتاژ: مطمئن شوید کولر در محدوده ولتاژ مجاز کار میکند. نوسانات شدید ولتاژ میتواند به سوختن کنتاکتها منجر شود.
- تمیز نگه داشتن: گرد و غبار و آلودگی اطراف کلید را پاک کنید.
سوالات متداول (FAQ) درباره کلید سلکتوری C2S-5G
چگونه مطمئن شوم که کلید سلکتوری C2S-5G با کولر من سازگار است؟
برای اطمینان، باید مدل دستگاه و مدل نوشته شده روی بدنه کلید قدیمی خود را با C2S-5G تطبیق دهید. همچنین، مهم است که تعداد و آرایش پینهای اتصال و میزان تحمل جریان (25A) دقیقاً مشابه باشند تا عملکرد صحیح تضمین شود.

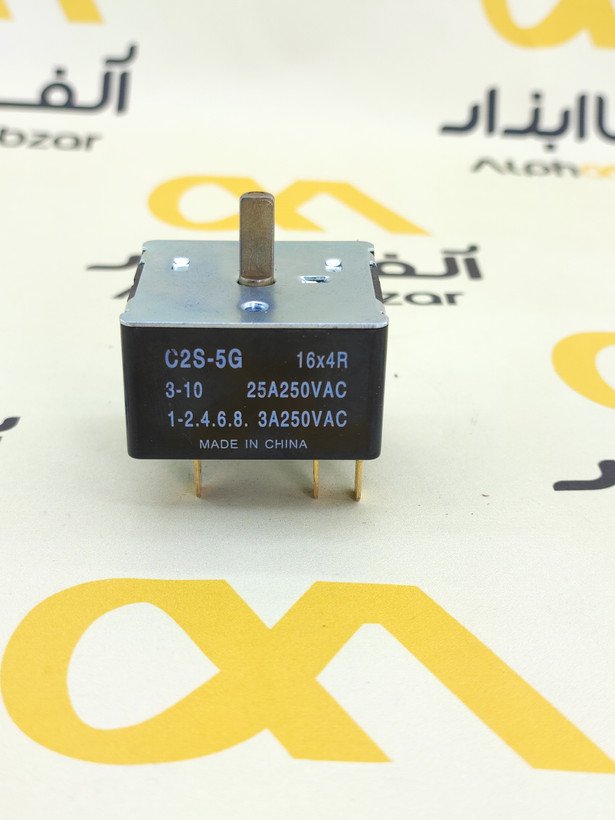

تفاوت بین ظرفیت 25 آمپر و 3 آمپر که روی کلید نوشته شده چیست؟
ظرفیت 25 آمپر مربوط به کنتاکتهای اصلی است که جریان پرمصرف کمپرسور و موتور فن را هدایت میکنند. ظرفیت 3 آمپر مربوط به کنتاکتهای کمکی یا مدارهای فرمان کوچکتر (مانند مدار چراغهای نشانگر) است. همیشه باید از ظرفیت اصلی 25 آمپر برای مدارات اصلی مطمئن شوید.
آیا میتوانم این کلید را با یک مدل 16 آمپر جایگزین کنم؟
خیر. اگر کولر شما به یک کلید 25 آمپر نیاز دارد، استفاده از مدل 16 آمپر میتواند منجر به ذوب شدن یا سوختن کنتاکتهای کلید جدید در مدت زمان کوتاه، به ویژه هنگام راهاندازی کمپرسور، شود و خطر آتشسوزی دارد.
علت اصلی سوختن کلیدهای سلکتوری کولر پنجرهای چیست؟
دلایل اصلی عبارتند از: شل بودن اتصالات سیمها به پایانهها (که باعث ایجاد حرارت و آرک میشود)، استفاده مکرر در دورههای طولانی و نوسانات شدید برق که به کنتاکتها آسیب میرساند.
آیا برای تعویض این قطعه نیاز به تکنسین متخصص است؟
به دلیل وجود سیمکشی پیچیده و ولتاژ بالا، اکیداً توصیه میشود این کار توسط تکنسین متخصص یا افرادی که به دانش برق مسلط هستند و تمام نکات ایمنی را رعایت میکنند، انجام شود.
چند موقعیت (Position) بر روی کلید C2S-5G وجود دارد؟
این کلید معمولاً 5 موقعیت (Position) اصلی دارد: 0 (خاموش)، فن کم، فن زیاد، سرمایش کم، و سرمایش زیاد. البته تعداد دقیق میتواند بر اساس مدل خاص کولر کمی متفاوت باشد.
چگونه میتوان عمر مفید کلید سلکتوری را افزایش داد؟
برای افزایش طول عمر، از تعویض سریع حالتها در زمان کوتاهی بپرهیزید، دستگیره را به آرامی بچرخانید و مطمئن شوید اتصالات سیمها همیشه محکم هستند و در معرض رطوبت قرار نگیرند.
آیا میتوانم کلید کولر پنجرهای او جنرال را به ریموت کنترل تبدیل کنم؟
کلید سلکتوری C2S-5G مکانیکی است و به تنهایی قابلیت ریموت کنترل ندارد. برای افزودن ریموت، باید از یک برد الکترونیکی جایگزین که مخصوص تبدیل کنترل مکانیکی به دیجیتال است، استفاده کنید.
اگر کلید در حالت فن کار کند ولی در حالت سرمایش کار نکند، مشکل چیست؟
این نشانه غالباً به خرابی کنتاکتهای مربوط به مدار کمپرسور در داخل کلید سلکتوری است، یا اینکه سیم خروجی مربوط به کمپرسور از کلید جدا شده است. اگر سیمها محکم باشند، باید کلید را تعویض کنید.
آیا کیفیت فلز و پلاستیک استفاده شده در ساخت این قطعه مهم است؟
بله، بسیار مهم است. کیفیت پایین پلاستیک میتواند منجر به ذوب شدن در اثر حرارت شود، و کیفیت پایین آلیاژ فلزی کنتاکتها باعث افزایش مقاومت، تولید حرارت و خرابی سریع کلید میشود.
جدول مقایسه کلید سلکتوری C2S-5G با مدلهای مشابه
| ویژگی | C2S-5G (او جنرال) | مدل 16 آمپر استاندارد | مدل XK20A-1 (پاناسونیک) |
|---|---|---|---|
| حداکثر جریان (اصلی) | 25 آمپر | 16 آمپر | 25 آمپر |
| ولتاژ کاری | 250V AC | 250V AC | 250V AC |
| کاربرد اصلی | کولر پنجرهای پرقدرت | کولر پنجرهای کمتوان/فنهای بزرگ | کولر پنجرهای پرقدرت |
| تعداد پینها/ترمینالها | چندین پایانه (اغلب 6+) | متغیر | چندین پایانه (اغلب 6+) |
| قابلیت تعویض مستقیم | فقط با مدل مشابه یا مشخصات یکسان | خیر (جریان کافی نیست) | فقط با تطابق کامل ترمینال |
نکات مهم هنگام خرید کلید سلکتوری
- تطابق مدل و کد: حتماً کد فنی حک شده روی بدنه سوئیچ قدیمی (C2S-5G) را با مدل جدید مطابقت دهید.
- بررسی آمپراژ (25A): ظرفیت تحمل جریان (25 آمپر) باید دقیقاً مطابق با نیاز کولر شما باشد. هرگز قطعهای با آمپراژ کمتر خریداری نکنید.
- تعداد و آرایش پینها: تعداد و محل قرارگیری پینهای اتصال را شمارش کنید و مطمئن شوید با قطعه قدیمی یکسان است تا در نصب به مشکل برنخورید.
- کیفیت ساخت: به کیفیت مواد اولیه، استحکام محور دوار و تمیزی پایانههای مسی یا برنجی توجه کنید.
