اکسپندر و انبر گشادکن لوله مسی انبری هارکس مدل HARBAX HST-22B
لطفا برای دیدن ویژگیهای این محصول به بخش توضیحات مراجعه کنید

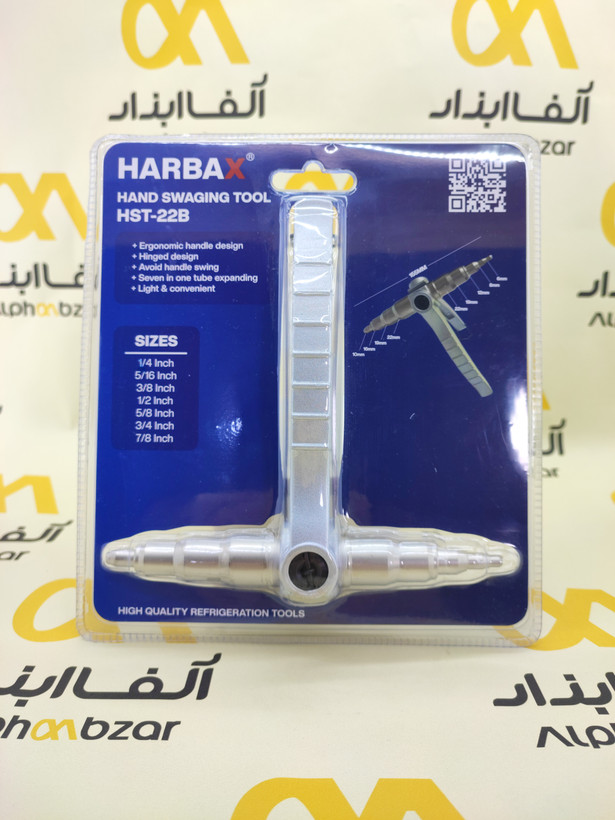

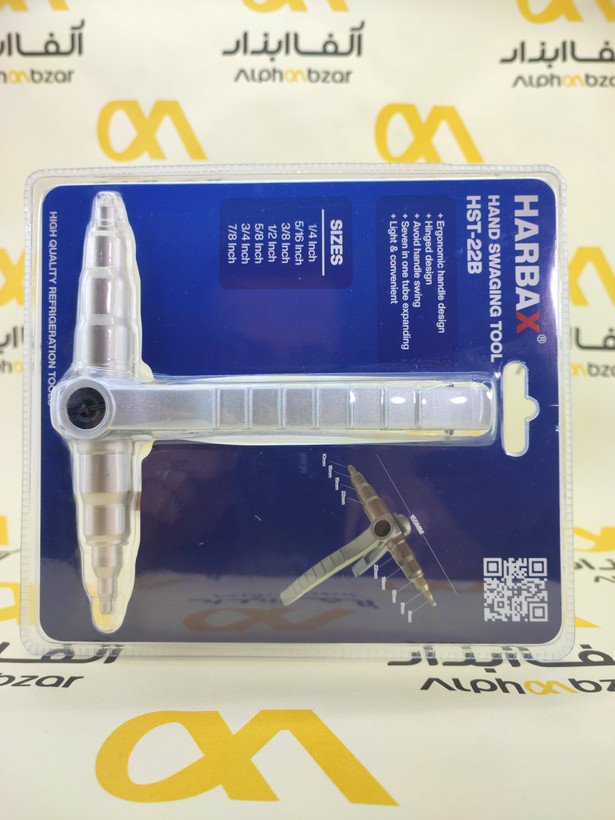

اکسپندر و گشادکن لوله مسی دستی HARBAX مدل HST-22B
اکسپندر لوله مسی یا گشادکن دستی مدل HST-22B برند HARBAX، یکی از کاربردیترین ابزارآلات برودتی برای تکنسینهای نصب و تعمیرات کولر گازی و سیستمهای تهویه مطبوع است. این ابزار با طراحی ارگونومیک و مکانیزم اهرمی، امکان گشاد کردن دهانه لولههای مسی نرم را در ۷ سایز مختلف (از ۱/۴ تا ۷/۸ اینچ) فراهم میکند تا بتوانید بدون نیاز به بوشن یا اتصالات اضافی، دو لوله همسایز را به یکدیگر جوش دهید. کیفیت ساخت بالا و طراحی یکپارچه این محصول، آن را به گزینهای اقتصادی و کارآمد در بازار ایران تبدیل کرده است.
مشخصات فنی کامل اکسپندر HST-22B
| برند | HARBAX (هارکس/هاربکس) |
|---|---|
| مدل | HST-22B |
| نوع ابزار | Hand Swaging Tool (گشادکن دستی انبری) |
| سایزهای قابل پشتیبانی | 1/4" - 5/16" - 3/8" - 1/2" - 5/8" - 3/4" - 7/8" اینچ |
| جنس بدنه | آلیاژ فلزی مقاوم (Zinc/Aluminum Alloy) |
| مکانیزم عملکرد | مکانیکی - اهرمی (فشاری) |
| نوع لوله سازگار | لوله مسی نرم (Soft Copper)، آلومینیوم و برنج نرم |
| طراحی دسته | ارگونومیک با قابلیت جلوگیری از نوسان (Hinged Design) |
ویژگیهای برجسته محصول
- طراحی 7 در 1 (Seven in One): برخلاف اکسپندرهای هیدرولیک که نیاز به تعویض سری دارند، این ابزار تمامی ۷ سایز استاندارد را در یک سری پلهای جای داده است.
- دستههای ارگونومیک: طراحی دستهها به گونهای است که با کمترین فشار دست، نیروی لازم برای باز کردن دهانه لوله را اعمال میکند و خستگی کاربر را کاهش میدهد.
- مکانیزم لولایی (Hinged Design): این ویژگی باعث میشود حرکت دستهها نرم و کنترل شده باشد و از لرزش یا انحراف ابزار هنگام فشار جلوگیری شود (Avoid handle swing).
- سبک و قابل حمل: وزن سبک این ابزار باعث میشود حمل آن در کیف ابزار تکنسینها بسیار آسان باشد.
- فنر بازگرداننده: دارای فنر داخلی قدرتمند برای بازگشت سریع فکها به حالت اولیه پس از انجام عملیات.
کاربردها و موارد مصرف
این ابزار به طور تخصصی برای صنعت HVAC (گرمایش، تهویه و تهویه مطبوع) طراحی شده است:
- نصب و لولهکشی کولرهای گازی اسپلیت.
- تعمیرات یخچالهای خانگی و صنعتی.
- ساخت کویلهای برودتی و مبدلهای حرارتی.
- اتصال لولههای مسی بدون نیاز به فیتینگ (کاهش هزینه اتصالات).
محصولات مشابه و جایگزین
- اکسپندر هیدرولیک: گرانتر، دقیقتر و مناسب برای سایزهای بزرگتر از ۱ اینچ.
- اکسپندر پیچی (لاله کن): برخی ستهای لاله کن دارای سریهای جداگانه برای گشاد کردن لوله هستند که سرعت کار با آنها کمتر از مدل انبری است.
- سنبههای گشادکن (Punch Type): ابزارهای سادهای که با ضربه چکش کار میکنند و دقت پایینی دارند.
- مدلهای مشابه چینی: برندهایی نظیر Value، PM و ... که مدلهای مشابه HST-22 را تولید میکنند.
مزایای استفاده از اکسپندر انبری HARBAX
- سرعت بالا: بدون نیاز به تعویض سری، تنها با یک حرکت لوله گشاد میشود.
- صرفهجویی اقتصادی: حذف هزینه خرید بوشنهای مسی برای اتصال لولهها.
- کاهش نقاط نشتی: با حذف بوشن، تعداد نقاط جوشکاری از ۲ نقطه به ۱ نقطه کاهش مییابد که احتمال نشتی گاز را ۵۰٪ کم میکند.
- کاربری آسان: نیاز به تنظیمات پیچیده ندارد و کار با آن بسیار ساده است.
معایب و محدودیتها
- تنها برای لولههای نرم (Soft) قابل استفاده است و لولههای خشک را پاره میکند (مگر اینکه آنیل شوند).
- برای سایزهای بزرگتر از 7/8 اینچ کاربرد ندارد.
- عمق سوکت ایجاد شده نسبت به مدلهای هیدرولیک ممکن است کمتر باشد.
- نیاز به نیروی فیزیکی دست دارد (نسبت به مدلهای هیدرولیک).
نحوه تست عملکرد ابزار
- یک تکه لوله مسی سایز ۱/۲ اینچ ضایعاتی را آماده کنید.
- لوله را روی پله مربوط به سایز ۱/۲ ابزار قرار دهید.
- دستهها را به آرامی فشار دهید تا دهانه باز شود.
- ابزار را خارج کرده و لوله را ۹۰ درجه بچرخانید و دوباره فشار دهید تا دهانه کاملاً گرد شود.
- یک تکه لوله دیگر با همان سایز را داخل دهانه ایجاد شده قرار دهید؛ باید به راحتی و با لقی بسیار کم (کپیلاری) فیت شود.
عیبیابی مشکلات رایج
| مشکل | دلیل احتمالی | راهحل |
|---|---|---|
| ترک خوردن لوله مسی | خشک بودن لوله یا فشار بیش از حد ناگهانی | لوله را حرارت دهید (آنیل کنید) تا نرم شود؛ فشار را مرحلهای وارد کنید. |
| گیر کردن ابزار داخل لوله | عدم روغنکاری یا کج کردن ابزار | نوک ابزار را کمی چرب کنید؛ ابزار را با حرکت چرخشی بیرون بکشید. |
| بیضی شدن دهانه لوله | فشار یکطرفه | پس از یک بار فشار، ابزار را چرخانده و مجدداً در جهت مخالف فشار دهید. |
تعویض قطعات (تعمیر و نگهداری)
این ابزار معمولاً یکپارچه است و قطعات تعویضی زیادی ندارد، اما در صورت شکستن فنر:
- پین یا پیچ مرکزی لولا را با آچار مناسب باز کنید.
- دستهها را از هم جدا کنید تا به فنر دسترسی پیدا کنید.
- فنر شکسته را خارج کرده و با یک فنر مشابه جایگزین کنید.
- محورها را گریسکاری کرده و مجدداً ببندید.
علائم خرابی ابزار
- لق شدن فکها: اگر سریهای اکسپندر در حالت بسته کاملاً جمع نشوند، ابزار دفرمه شده است.
- شکستگی نوکها: پریدگی لبههای سریهای سایز کوچک (مثل ۱/۴) در اثر فشار نامتعارف.
- سفت شدن لولا: باز و بسته شدن سخت دستهها که نشانه زنگزدگی یا گرد و خاک است.
نکات نگهداری
- همیشه قبل از استفاده، نوک ابزار را با مقدار کمی روغن تمیز کنید.
- ابزار را پرت نکنید؛ آلیاژ بدنه ممکن است در اثر ضربه شدید ترک بردارد.
- پس از اتمام کار، ابزار را تمیز کرده و در جعبه یا کیف خشک نگهداری کنید.
- هرگز از لوله به عنوان اهرم برای افزایش طول دسته استفاده نکنید.
سوالات متداول (FAQ)
آیا این ابزار برای لولههای مسی کولر گازی مناسب است؟
بله، این ابزار دقیقاً برای سایزهای استاندارد کولرهای گازی (اینچی) طراحی شده و کاملاً مناسب است.
آیا میتوان از این اکسپندر برای لولههای استیل استفاده کرد؟
خیر، لولههای استیل بسیار سخت هستند و باعث شکستن این ابزار میشوند. این مدل فقط برای مس نرم، آلومینیوم و برنج مناسب است.
منظور از لوله مسی نرم (Soft) چیست؟
لولههایی که به صورت کلاف (رولی) فروخته میشوند معمولاً نرم هستند. لولههای شاخهای معمولاً خشک (Hard) هستند و قبل از استفاده با این ابزار باید با شعله حرارت داده شوند تا نرم (آنیل) شوند.
تفاوت این مدل با مدلهای هیدرولیکی چیست؟
مدلهای هیدرولیکی گرانتر هستند اما نیروی کمتری از دست میگیرند و سوکت دقیقتری ایجاد میکنند. مدل دستی HST-22B سبکتر، ارزانتر و سریعتر است.
آیا این ابزار عمل لاله کردن (Flaring) را هم انجام میدهد؟
خیر، این ابزار فقط برای گشاد کردن (Swaging) جهت اتصال لوله به لوله است. برای اتصال به شیر سرویس نیاز به ابزار لاله کن (Flaring Tool) دارید.
کوچکترین و بزرگترین سایزی که میزند چقدر است؟
کوچکترین سایز ۱/۴ اینچ (6 میلیمتر) و بزرگترین سایز ۷/۸ اینچ (22 میلیمتر) است.
آیا استفاده از اکسپندر باعث نازک شدن بیش از حد لوله میشود؟
اگر لوله استاندارد باشد، خیر. میزان کشش محاسبه شده است، اما همیشه احتمال نازک شدن جزئی دیواره وجود دارد که در فشارهای کاری معمول کولر گازی مشکلی ایجاد نمیکند.
برند HARBAX ساخت کدام کشور است؟
این برند معمولاً ساخت چین (با کیفیت درجه یک) است که در بازار ایران به عنوان ابزار میانرده و باکیفیت شناخته میشود.
اگر لوله پاره شد چه کنیم؟
قسمت پاره شده را با لولهبر ببرید، لوله را کمی حرارت دهید تا نرم شود و دوباره با فشار ملایمتر امتحان کنید.
آیا نیاز به روغن کاری سر ابزار هست؟
بله، استفاده از یک قطره روغن روی سری ابزار قبل از وارد کردن به لوله، اصطکاک را کم کرده و عمر ابزار را افزایش میدهد.
جدول مقایسه با سایر اکسپندرها
| ویژگی | HARBAX HST-22B (دستی) | اکسپندر سنبهای (چکشی) | اکسپندر هیدرولیک |
|---|---|---|---|
| قیمت | متوسط | ارزان | گران |
| سهولت استفاده | آسان (تک دست) | سخت (نیاز به چکش) | بسیار آسان |
| دقت ابعادی | خوب | ضعیف | عالی |
| نیاز به برق/باتری | خیر | خیر | برخی مدلها بله |
نکات مهم هنگام خرید اکسپندر دستی
- به حک شدن نام برند و مدل روی بستهبندی دقت کنید.
- سلامت فنر و نرم بودن حرکت دستهها را چک کنید.
- دقت کنید که سریهای پلهای ابزار، لبههای تیز یا پلیسه نداشته باشند که باعث خط انداختن داخل لوله شود.
- اطمینان حاصل کنید که سایزهای مورد نیاز شما (مخصوصاً سایزهای پرکاربرد مثل ۱/۲ و ۵/۸) روی ابزار وجود داشته باشد.
