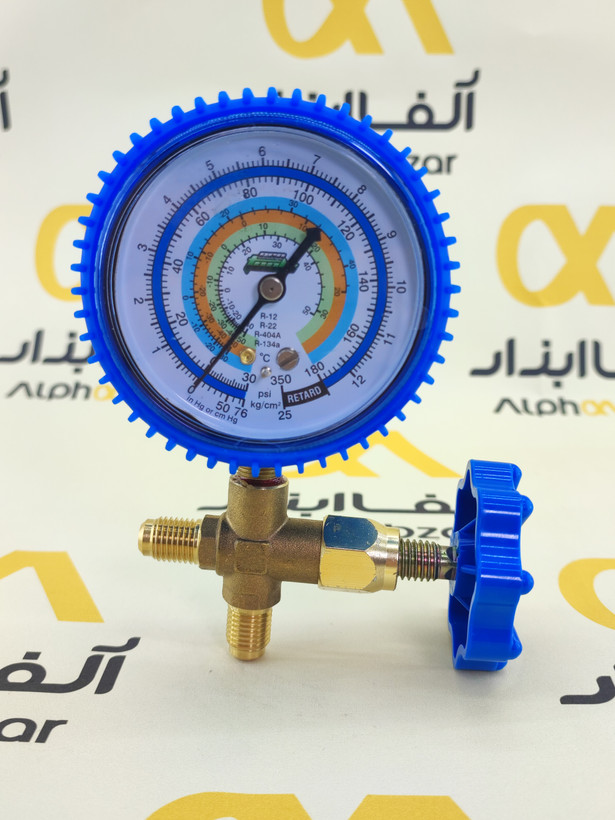

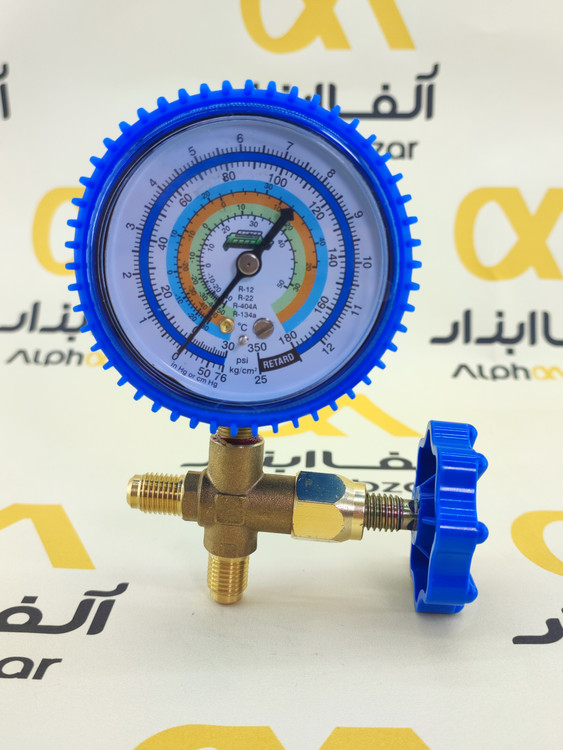

گیج منیفولد (Manifold Gauge Set) با کیفیت بالا | برند ECOTOOLS

گیج منیفولد یک ابزار ضروری برای هر تکنسین و متخصص در حوزه تهویه مطبوع (HVAC) و تبرید است. این سِت گیج که توسط برند **ECOTOOLS** عرضه شده، برای اندازه‌گیری دقیق فشار، شارژ گاز مبرد و عملیات وکیوم سیستم استفاده می‌شود. این ابزار از دو گیج مجزا (فشار پایین و فشار بالا) و بدنه برنجی مقاوم ساخته شده و به تکنسین کمک می‌کند تا سلامت و عملکرد سیکل تبرید را به درستی تشخیص دهد.

مشخصات فنی دقیق

نام محصول	گیج منیفولد (Manifold Gauge)
برند	ECOTOOLS
تعداد گیج	2 عدد (فشار پایین / آبی و فشار بالا / قرمز)
واحد اندازه‌گیری	PSI و سانتی‌گراد (برای دما متناظر با فشار مبرد)

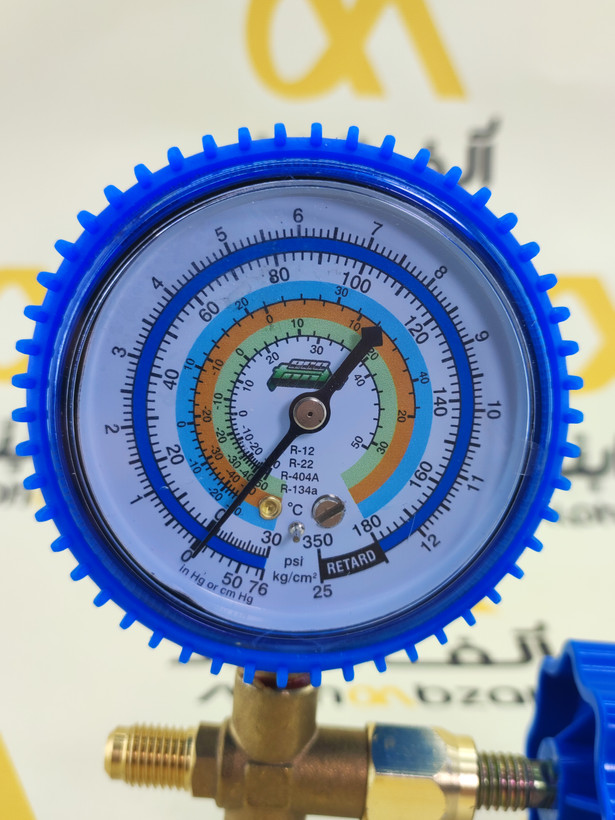

گیج فشار پایین (آبی)	معمولاً از 30- اینچ جیوه (وکیوم) تا 250-350 PSI
گیج فشار بالا (قرمز)	معمولاً تا 500-800 PSI
جنس بدنه	برنج فورج شده (مقاوم در برابر فشار بالا و فرسایش شیمیایی)
اتصالات شیلنگ	3 پورت برای شیلنگ‌های 1/4 اینچ SAE
مناسب مبردها	R22، R134a، R404A و مبردهای مشابه

ویژگی‌های کلیدی گیج منیفولد ECOTOOLS

• **ساختار با دوام:** بدنه اصلی از جنس برنج، مقاومت بالایی در برابر فشارهای کاری و نشتی ایجاد می‌کند.
• **دقت بالا:** گیج‌ها دارای کالیبراسیون دقیق هستند تا فشار را با کمترین خطا نشان دهند.
• **قاب محافظ:** معمولاً دارای کاور پلاستیکی یا لاستیکی برای محافظت از گیج‌ها در برابر ضربه (بر اساس کیفیت ساخت بالا).
• **دسته شیرهای ارگونومیک:** شیرهای قطع و وصل آسان، با چرخش کم، برای کنترل جریان مبرد.
• **صفحه نمایش خوانا:** درجه‌بندی رنگی و بزرگ برای مبردهای مختلف روی صفحه گیج (معمولاً R12، R22، R134a).

کاربردها و سیستم‌های سازگار

گیج منیفولد ابزاری چندکاره در صنعت تبرید و تهویه است:

• اندازه‌گیری فشار: اندازه‌گیری همزمان فشار پایین (ساکشن) و فشار بالا (دیسشارژ) در کولرهای گازی، یخچال‌ها و چیلرها.
• شارژ مبرد: تزریق دقیق گاز مبرد (Liquid یا Vapor) به داخل سیکل تبرید.
• تخلیه وکیوم: اتصال به وکیوم پمپ برای خارج کردن هوا و رطوبت از سیکل (نشانگر وکیوم روی گیج آبی).
• تست نشتی: اعمال فشار ازت (نیتروژن) و بررسی پایداری فشار جهت تشخیص نشتی‌های کوچک.
• عیب‌یابی: تشخیص کمبود گاز، گرفتگی مسیر، یا خرابی کمپرسور بر اساس فشارهای غیرعادی.

انواع و مدل‌های مشابه گیج منیفولد

گیج‌های منیفولد بر اساس تعداد شیر و مبردهای مورد پشتیبانی دسته‌بندی می‌شوند:

• **گیج منیفولد 2-Way (این محصول):** دارای دو شیر (آبی و قرمز) و 3 پورت اتصال شیلنگ (متداول‌ترین نوع).
• **گیج منیفولد 4-Way:** دارای چهار شیر و 4 پورت، که امکان اتصال همزمان به وکیوم پمپ و کپسول مبرد را فراهم می‌کند (برای سرعت بیشتر در کار).
• **گیج‌های دیجیتال:** نمایشگر دیجیتالی فشار و دما، با دقت و قابلیت کالیبراسیون بالاتر.
• **گیج‌های R410A:** گیج‌های فشار بالا که برای مبردهای پرفشار مانند R410A درجه‌بندی شده‌اند (معمولاً گیج قرمز تا 800 PSI است و پورت‌های 5/16 اینچ دارند).

مزایا (نقاط قوت)

• **تشخیص دقیق:** امکان تشخیص سریع مشکلات رایج سیکل با مشاهده همزمان فشار دو طرف.
• **صرفه‌جویی در زمان:** انجام عملیات شارژ و وکیوم به صورت متمرکز از یک ابزار.
• **عمر طولانی:** ساختار برنجی مقاوم در برابر خوردگی مبردها و سایش.
• **قابلیت تعویض آسان:** گیج‌ها و شیرها معمولاً به صورت جداگانه قابل تعویض و تعمیر هستند.

معایب و محدودیت‌ها

• **نیاز به کالیبراسیون دوره‌ای:** برای حفظ دقت، گیج‌ها باید به صورت دوره‌ای چک شوند.
• **خطای انسانی:** نشت مبرد به دلیل سفت نکردن مناسب اتصالات شیلنگ‌ها.
• **دقت کمتر از دیجیتال:** در مقابل مدل‌های دیجیتال، این گیج‌ها (آنالوگ) کمی دقت کمتری دارند.

روش‌های تست و چک‌لیست سلامت گیج منیفولد

1. **تست نشتی شیرها:** شیرهای گیج را بسته و فشار ازت را به پورت مرکزی اعمال کنید. پایداری فشار نشانه عدم نشتی از شیرها است.
2. **تست گیج‌ها:** هر دو گیج را به یک کالیبراتور فشار دقیق متصل کرده و مطمئن شوید که در محدوده‌های مختلف (به ویژه صفر) درست عمل می‌کنند.
3. **تست پورت‌های شیلنگ:** سفت بودن تمام پورت‌های 1/4 اینچ را بررسی کنید و از سالم بودن رزوه اتصالات مطمئن شوید.
4. **صفر بودن گیج:** مطمئن شوید وقتی هیچ فشاری به گیج وارد نشده، عقربه دقیقاً روی صفر قرار دارد (در صورت انحراف باید کالیبره شود).

عیب‌یابی گیج منیفولد

مشکل	دلایل احتمالی	راه‌حل
عقربه گیج روی صفر نمی‌ایستد	ضربه فیزیکی به گیج، نیاز به کالیبراسیون	استفاده از پیچ تنظیم (در صورت وجود) یا ارسال برای کالیبراسیون
نشت مبرد از بدنه شیر	فرسودگی واشر داخلی شیر یا آسیب به سیت شیر (Seat)	تعمیر یا تعویض واشر، در صورت جدی بودن تعویض بلوک منیفولد
عقربه گیج در هنگام کار لرزش دارد	گرفتگی جزئی در مسیر (که فشار را ناپایدار می‌کند) یا خرابی مکانیسم داخلی گیج	شستشوی مسیر داخلی یا تعویض گیج معیوب

نحوه اتصال و راه‌اندازی (بدون تعویض قطعه)

گیج منیفولد یک سِت ابزار است و به صورت یک واحد کامل استفاده می‌شود.

1. **آماده‌سازی:** گیج منیفولد را روی سطح صاف و محکم قرار دهید. شیرهای هر دو طرف (آبی و قرمز) را محکم ببندید.
2. **اتصال شیلنگ‌ها:** شیلنگ آبی را به پورت پایین (Low Side)، شیلنگ قرمز را به پورت بالا (High Side) و شیلنگ زرد (سرویس) را به پورت مرکزی وصل کنید.
3. **انجام عملیات:** شیلنگ آبی و قرمز را به پورت‌های سرویس دستگاه وصل کنید. شیلنگ زرد را به کپسول گاز (برای شارژ) یا پمپ وکیوم (برای تخلیه) متصل نمایید.

خرابی‌های رایج در گیج‌های آنالوگ

• **شکستگی عقربه:** معمولاً به دلیل ضربه فیزیکی یا فشار بیش از حد ناگهانی رخ می‌دهد.
• **نشتی داخلی:** درز گرفتن در اتصالات داخلی بلوک برنجی به دلیل استفاده از نیروی بیش از حد یا فرسودگی.
• **خرابی شیرها:** سیت شیر (محل نشستن واشر) دچار آسیب شده و شیر حتی در حالت بسته نیز گاز را از خود عبور می‌دهد.
• **کثیفی:** ورود ذرات روغن یا براده فلز به داخل گیج و اختلال در عملکرد مکانیسم بوردن تیوب (Bourdon Tube).

نکات نگهداری و افزایش طول عمر

• گیج‌ها را همیشه در جعبه محکم و دور از ضربه نگهداری کنید.
• شیرها را با نیروی معقول ببندید؛ سفت کردن بیش از حد رزوه یا سیت داخلی را خراب می‌کند.
• قبل از هر عملیات، سلامت واشرهای شیلنگ‌ها را چک کنید تا از ورود هوا به سیکل جلوگیری شود.

سوالات متداول (FAQ)

جدول مقایسه گیج‌های منیفولد

ویژگی	گیج 2-Way آنالوگ (این محصول)	گیج 4-Way آنالوگ	گیج دیجیتال
**تعداد شیر و پورت**	2 شیر / 3 پورت	4 شیر / 4 پورت	2 شیر (یا بیشتر) / چند پورت
رنج مبرد	معمولاً 3-4 مبرد (R22/R134a/R404A)	4-5 مبرد	بیش از 60 مبرد در حافظه
اندازه‌گیری دما	فقط دماهای متناظر روی صفحه	فقط دماهای متناظر روی صفحه	اندازه‌گیری مستقیم دما با پراب
سهولت استفاده	بسیار آسان و مکانیکی	متوسط	بسیار آسان (خواندن اعداد)

نکات مهم هنگام خرید

• **بررسی شیرها:** دسته‌های شیر باید به نرمی و بدون نیاز به نیروی زیاد باز و بسته شوند.
• **واشر و اتصالات:** سلامت اتصالات شیلنگ و کیفیت واشرهای برنجی را بررسی کنید.
• **جنس بدنه:** مطمئن شوید بدنه از جنس برنج فورج شده و سنگین است؛ بدنه آلومینیومی ممکن است مقاومت کمتری در برابر فشار بالا داشته باشد.

منابع

• HVAC Manifold Gauge Operation Manuals
• ASHRAE Handbook - Refrigeration and Safety Standards
• Thermodynamic Properties of Refrigerants
