برد همه کاره ماشین لباسشویی درب از جلو نیو 3388 مدل XIANG NIU مناسب موتور زغالی
XIANG NIU XQG3388 / NEW-3388 Universal Drum Washing Machine Control Board for Series Excitation Motor
برند:Universal
توضیحات
برد همه کاره ماشین لباسشویی درب از جلو مدل NEW-3388 (موتور زغالی)
برد الکترونیکی عمومی مدل XQG3388 / NEW-3388 برند XIANG NIU جهت جایگزینی برد اصلی در انواع ماشین‌های لباسشویی اتوماتیک درب از جلو که از موتورهای سری یا زغالی (Series Excitation Motor) استفاده می‌کنند، طراحی شده است. این مجموعه به همراه پنل نمایشگر دیجیتال، هیدروستات اختصاصی، کابل‌های رابط و سوکت‌های مربوطه عرضه می‌شود تا در صورت نایاب بودن یا هزینه بالای تعمیر برد اصلی دستگاه، امکان بازسازی مدار الکترونیکی لباسشویی فراهم باشد.
مشخصات فنی
| برند سازنده | XIANG NIU (Guangzhou Shangdong Electronic Technology Co., Ltd) |
|---|---|
| مدل شناسایی برد | XQG3388 / NEW-3388 (A) |
| نوع دستگاه سازگار | ماشین لباسشویی درب از جلو (Drum Washing Machine) |
| نوع موتور سازگار | موتورهای زغالی / کلکتوری (Series Excitation Motor) |
| ولتاژ کاری | 220 ولت AC (محدوده 175 تا 270 ولت) |
| فرکانس | 50 هرتز |

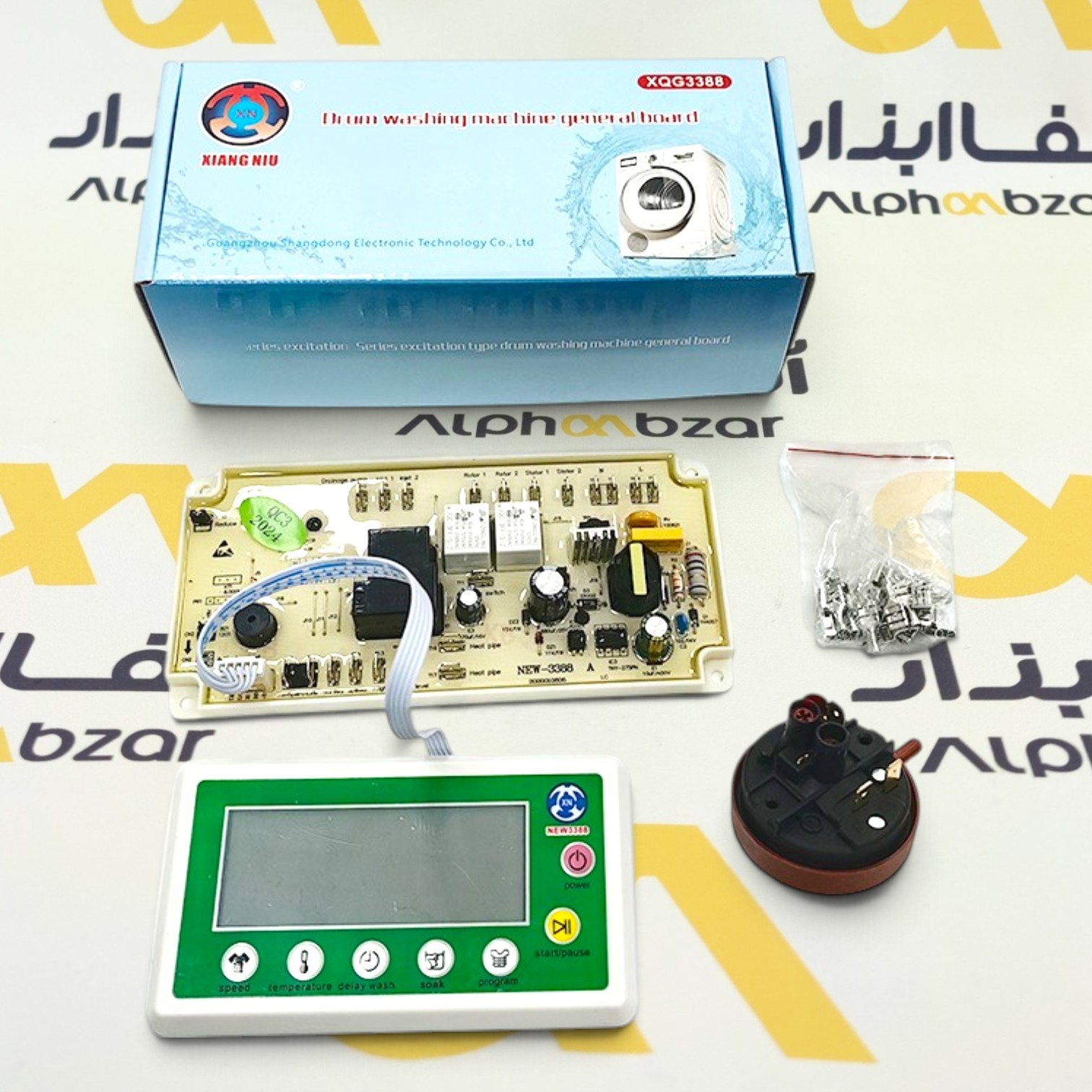

| اقلام همراه پک | برد اصلی، پنل نمایشگر دیجیتال، هیدروستات الکترونیکی، کابل فلت رابط، سرسیم و سوکت‌های اتصال |
قابلیت‌ها و کلیدهای پنل کنترل

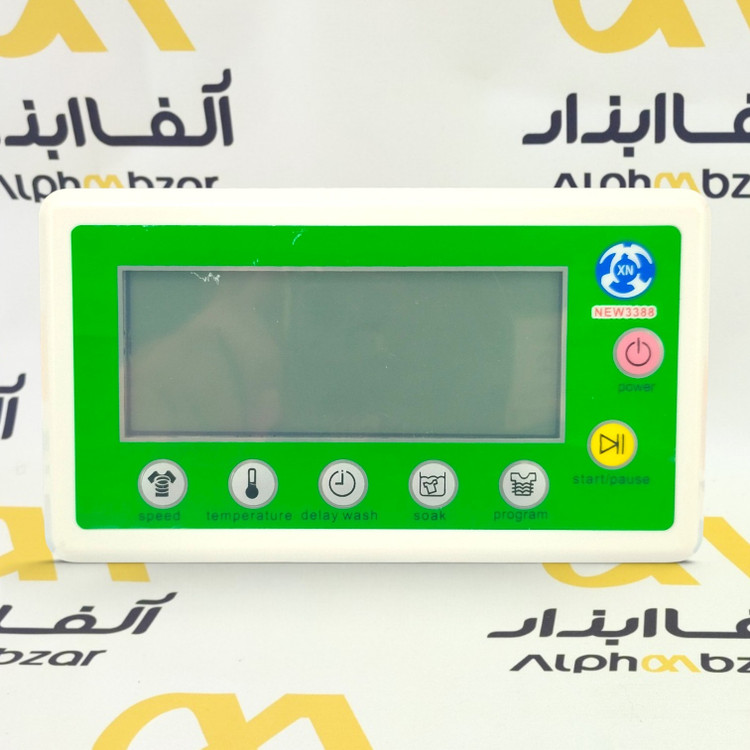

پنل نمایشگر مجزای این سیستم دارای کلیدهای لمسی/فشاری با کارکردهای زیر است:
- power (روشن / خاموش): جهت اتصال و قطع جریان اصلی مدار.
- start/pause (شروع / توقف): جهت آغاز برنامه شستشو یا ایجاد وقفه موقت.
- program (برنامه شستشو): انتخاب حالت‌های مختلف شستشو بر اساس نیاز.
- soak (خیساندن): فعال‌سازی مرحله پیش‌شستشو یا خیساندن لباس‌ها قبل از شروع چرخه اصلی.
- delay wash (شروع با تأخیر): تنظیم زمان‌بندی جهت شروع به کار دستگاه در زمان مشخص.
- temperature (تنظیم دما): کنترل و انتخاب درجه حرارت آب برای شستشو.
- speed (سرعت خشک‌کن): تنظیم دور موتور در مرحله آبگیری و خشک‌کن (Spin).
نکات مهم قبل از نصب و سیم‌کشی
توصیه فنی: تعویض و سیم‌کشی برد عمومی نیازمند تسلط بر نقشه‌خوانی الکترونیکی و شناخت دقیق پایه‌های موتور و قطعات جانبی لباسشویی است. حتماً پیش از اتصال برق، از تطبیق سیم‌های روتور (Rotor)، استاتور (Stator) و تاکو (Tacho) موتور با ترمینال‌های روی برد اطمینان حاصل کنید.
- این برد اختصاصاً برای سیستم‌های دارای موتور زغالی (Series Excitation) طراحی شده و با موتورهای دایرکت درایو (برد اینورتر) یا موتورهای آسنکرون خازنی ساده سازگاری ندارد.

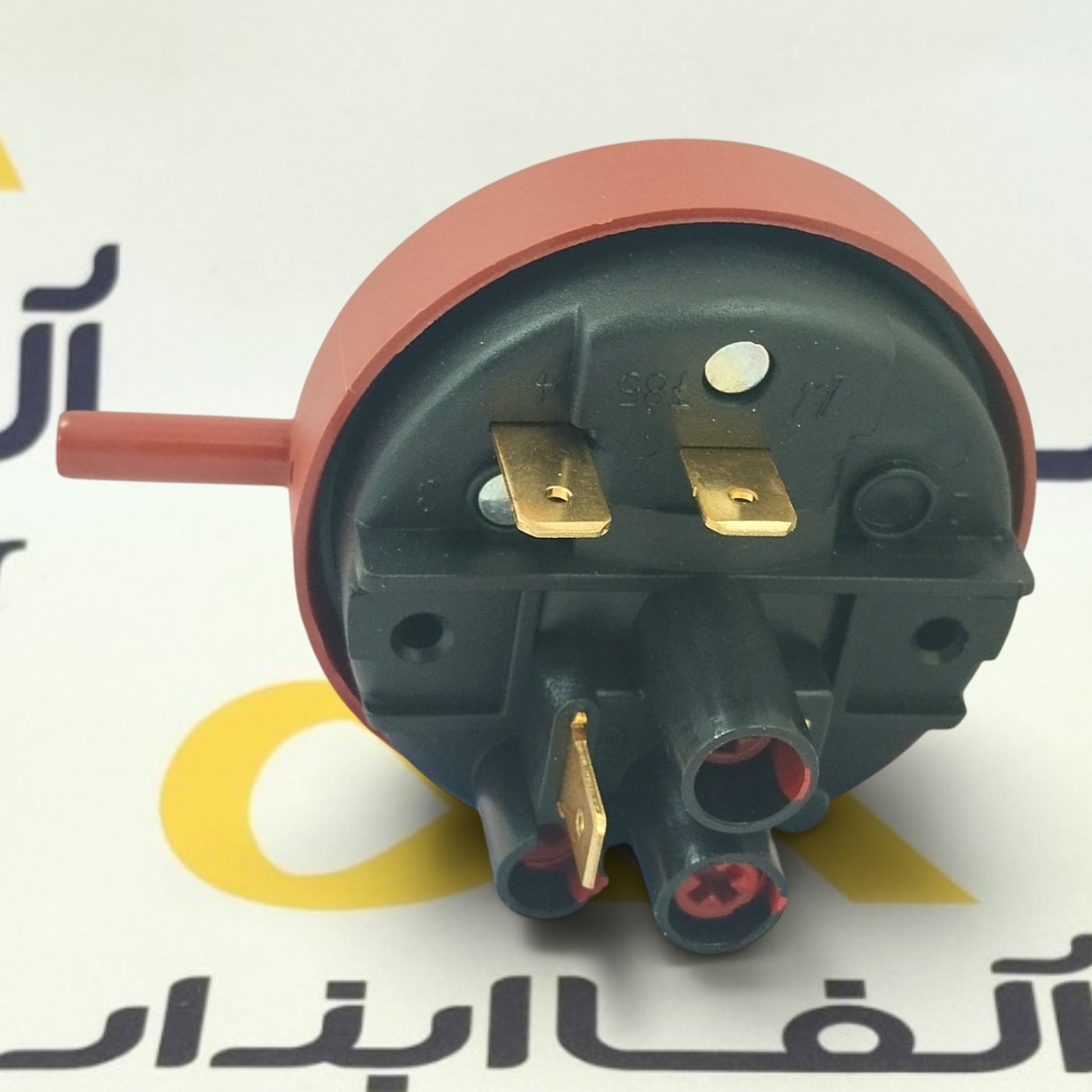

- اتصال صحیح هیدروستات ارائه‌شده همراه مجموعه الزامی است، زیرا عملکرد سطح آبگیری سیستم بر اساس فرکانس و سیگنال این هیدروستات تنظیم می‌شود.

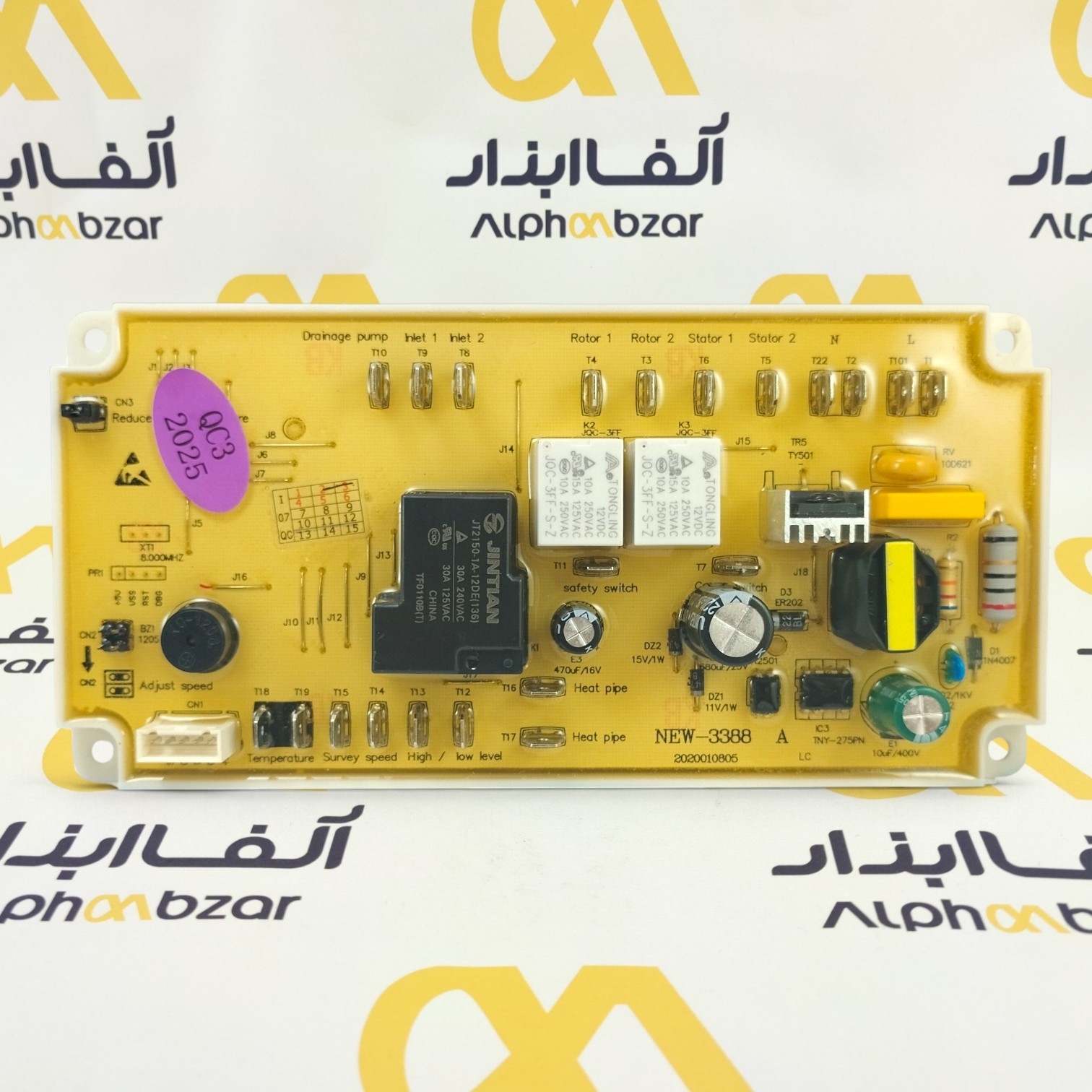

- محل قرارگیری ترمینال‌های ورودی برق، پمپ تخلیه (Drainage)، شیر برقی (Inlet Valve)، المنت (Heater) و پایه‌های مربوط به موتور (Rotor 1/2 و Stator 1/2) به صورت مستقیم روی فیبر مدار چاپی چاپ شده است.
