هیدروستات ۳ پین ماشین لباسشویی سامسونگ مدل ST-545 DC96-01703A
Samsung Washing Machine Water Level Pressure Sensor Switch ST-545 DC96-01703A
برند:SAMSUNG
توضیحات
هیدروستات (سنسور سطح آب) الکترونیکی ماشین لباسشویی سامسونگ مدل ST-545، وظیفه سنجش و کنترل میزان آب ورودی به دیگ دستگاه را بر عهده دارد. این قطعه با اندازهگیری فشار هوای داخل شیلنگ هیدروستات، فرکانس متناسب با سطح آب را به برد الکترونیکی ارسال میکند تا فرمان قطع آبگیری یا شروع مراحل شستشو و آبکشی صادر شود.
مشخصات فنی و حکشده روی قطعه
| نوع قطعه | هیدروستات الکترونیکی (سنسور فشار آب) |
|---|---|
| کد / مدل قطعه | ST-545 / DC96-01703A |
| ولتاژ کاری | DC 5V |
| محدوده فشار / فرکانس | 0 - 300mmH2O |
| تعداد پینهای اتصال | 3 پین (پایهای) |
| رنگ بدنه | آبی با پایه نگهدارنده کشویی |
| دستگاههای سازگار | ماشینهای لباسشویی اتوماتیک سامسونگ (طرح آبی ۳ پین) |
ویژگیهای ساختاری

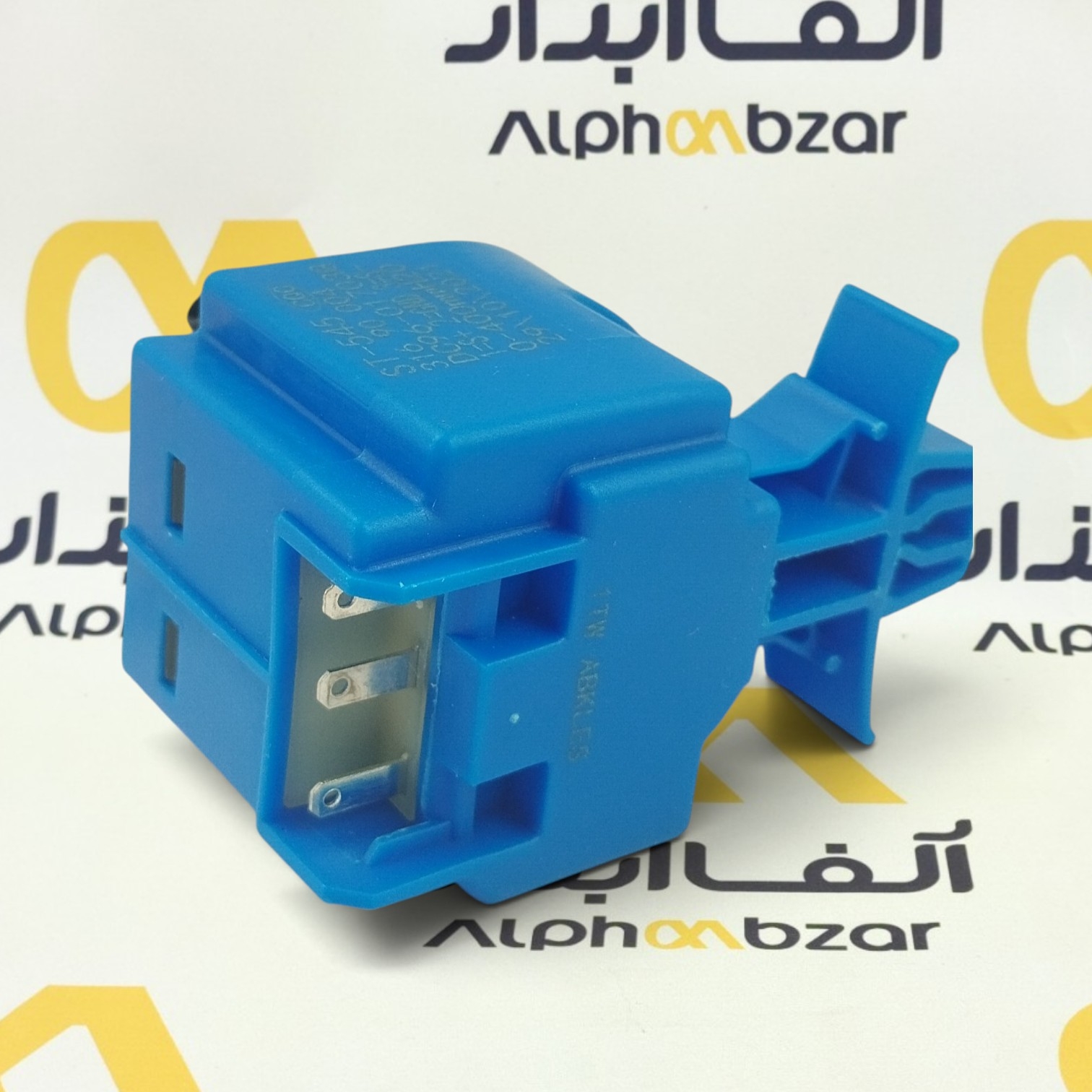

- ترمینال ۳ پین: دارای ۳ پایه فلزی جهت اتصال مستقیم به سوکت سیمکشی برد الکترونیکی.
- پایه نگهدارنده کشویی: طراحی بدنه پلاستیکی به همراه پایه خاردار آبیرنگ جهت نصب آسان و محکم روی بدنه داخلی لباسشویی.

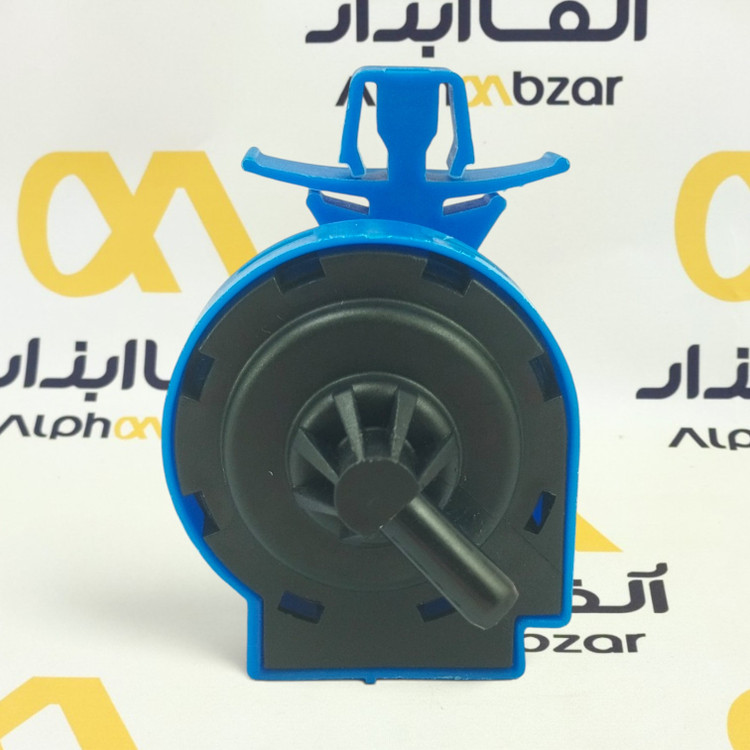

- ورودی شیلنگ هوای فشار: دارای لوله خروجی مشکیرنگ استاندارد جهت اتصال شیلنگ هوای دیگ (Air Hose).
نکات مهم پیش از خرید و تطبیق قطعه
برای اطمینان از سازگاری این سنسور با ماشین لباسشویی خود، حتماً موارد زیر را چک کنید:
- کد قطعه: پارتنامبر DC96-01703A و مدل ST-545 روی بدنه قطعه قبلی را چک کنید.
- تعداد و حالت پینها: سوکت ورودی هیدروستات قبلی باید دقیقا ۳ پین داشته باشد.
- شکل پایه و رنگ بدنه: هیدروستاتهای سامسونگ در مدلهای ۳ پین آبی، ۳ پین مشکی و فیشی تولید میشوند؛ مطمئن شوید پایه و شکل ظاهری قطعه شما کاملاً با تصویر مطابقت دارد.
