موتور فن تانژانت (بلووری) دمنده مدل DTG-H2-60/16 — راهنمای کامل فنی، کاربرد و عیب‌یابی

A. معرفی کوتاه

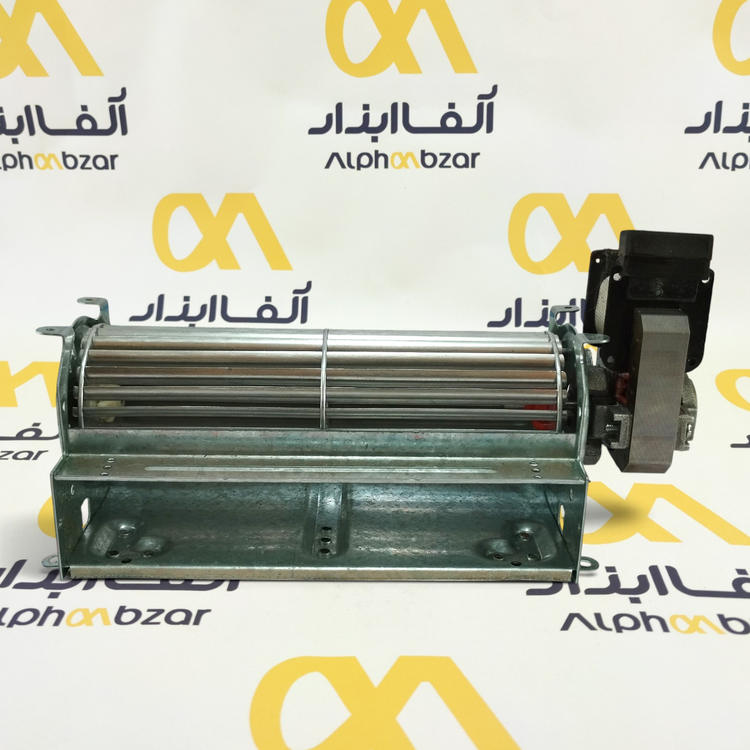

موتور فن تانژانت (که با نام‌های کراس‌فلو یا فن استوانه‌ای نیز شناخته می‌شود) یکی از انواع فن‌های صنعتی است که برخلاف فن‌های محوری یا سانتریفیوژ معمولی، هوا را در طول کامل پروانه استوانه‌ای‌شکل خود مکش کرده و به‌صورت یک جریان عریض، پیوسته و یکنواخت در جهت عمود بر محور خروج می‌دهد. نمونه معرفی‌شده در این مقاله محصولی از برند ایرانی دمنده است که با بدنه فلزی گالوانیزه، پروانه استوانه‌ای چندپَره و یک موتور تک‌فاز روی یک سر مجموعه سوار شده است.

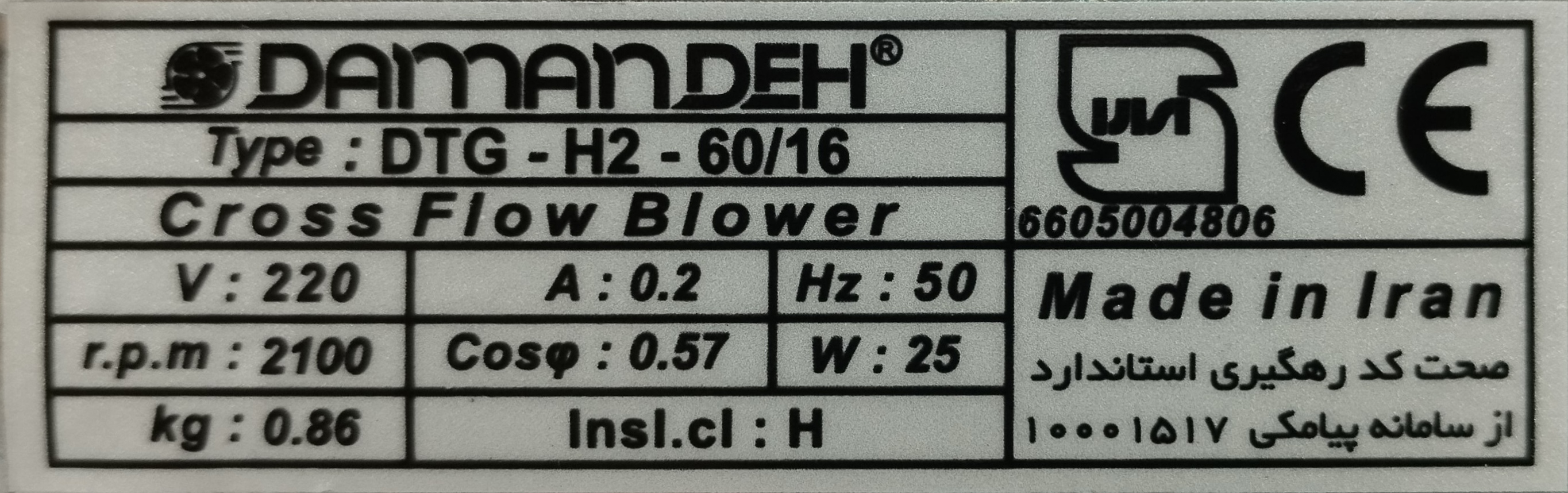

این نوع فن به دلیل ایجاد جریان هوای گسترده و کم‌سروصدا، در تجهیزات گرمایشی، تهویه‌ای و برخی لوازم خانگی و صنعتی به کار می‌رود. مدل دقیق این نمونه بر اساس پلاک مشخصات نصب‌شده روی بدنه موتور، DTG-H2-60/16 از خانواده Cross Flow Blower برند دمنده است.

B. مشخصات فنی کامل

C. ویژگی‌ها

• پروانه استوانه‌ای (تانژانت) با پَره‌های متعدد برای ایجاد جریان هوای پیوسته در طول کامل فن
• بدنه و شاسی نگهدارنده از جنس ورق فلزی گالوانیزه با مقاومت مناسب در برابر زنگ‌زدگی
• طراحی جمع‌وجور و کشیده که امکان نصب در فضاهای باریک را فراهم می‌کند
• خروجی هوای عریض و یکنواخت به‌جای جریان متمرکز نقطه‌ای
• سطح صدای پایین‌تر نسبت به برخی فن‌های محوری هم‌ظرفیت، به دلیل ماهیت جریان توزیع‌شده

D. کاربردها

• بخاری‌ها و شومینه‌های برقی و گازی فن‌دار
• کانوکتورها و رادیاتورهای گرمایشی هوشمند
• سیستم‌های خنک‌کاری تجهیزات الکترونیکی و پنل‌های صنعتی
• یخچال و فریزرهای صنعتی و نمایشگاهی
• پرده‌های هوا و دستگاه‌های سیرکولاسیون هوا

E. دستگاه‌ها و سیستم‌های سازگار

اطلاعات کافی در منابع معتبر یافت نشد.

F. مدل‌ها و نسخه‌های مشابه

برند دمنده خانواده‌ای از فن‌های تانژانت را تحت سری DTG با دورهای موتور متفاوت تولید می‌کند که مدل معرفی‌شده در این مقاله (DTG-H2-60/16) نسخه «دور بالا» این سری با سرعت 2100 دور بر دقیقه است. سایر نسخه‌های همین خانواده عبارت‌اند از مدل DTG-L با دور پایین‌تر (حدود 1200 دور بر دقیقه) و مدل DTG-M با دور متوسط (حدود 1500 تا 2200 دور بر دقیقه)، که همگی از نظر ساختار کلی بدنه فلزی، پروانه استوانه‌ای و موتور شیدد پل تک‌فاز مشابه یکدیگر هستند و عمدتاً در سرعت دورانی و توان مصرفی با هم تفاوت دارند.

G. مزایا

• جریان هوای گسترده و یکنواخت در طول کامل فن
• ابعاد باریک و کشیده مناسب نصب در فضای محدود
• سطح صدای نسبتاً پایین در کاربردهای گرمایشی و تهویه‌ای
• سازگاری با کاربردهای متنوع صنعتی و خانگی

H. محدودیت‌ها و معایب

• دبی هوادهی این نوع فن‌ها معمولاً کمتر از فن‌های سانتریفیوژ هم‌حجم است
• در صورت عدم تعادل پروانه، احتمال ایجاد لرزش و صدا افزایش می‌یابد
• حساسیت بیشتر به گردوغبار و رسوب روی پَره‌های ریز پروانه استوانه‌ای

I. روش‌های تست

1. بازرسی چشمی بدنه، پروانه و اتصالات برای یافتن آسیب فیزیکی یا خوردگی
2. تست پیوستگی سیم‌پیچ موتور با اهم‌متر (بدون اتصال به برق شهر)
3. بررسی مقاومت عایقی بین بدنه فلزی و سیم‌پیچ برای اطمینان از ایمنی برق‌گرفتگی
4. تست چرخش آزاد پروانه با دست پیش از اتصال برق، برای اطمینان از نبود گیر مکانیکی
5. اتصال کوتاه‌مدت به منبع تغذیه مناسب و بررسی صدا، لرزش و گرمای غیرعادی موتور

J. چک‌لیست تست

• ☐ پروانه به‌راحتی و بدون اصطکاک می‌چرخد
• ☐ سیم‌پیچ موتور مدار باز یا اتصال کوتاه ندارد
• ☐ بلبرینگ یا بوش محور صدای غیرعادی تولید نمی‌کند
• ☐ بدنه و شاسی فاقد ترک یا تغییر شکل است
• ☐ کابل و اتصالات الکتریکی سالم و بدون آسیب عایق هستند
• ☐ موتور پس از چند دقیقه کارکرد، گرمای بیش از حد ندارد

K. خرابی‌های رایج

• سوختن سیم‌پیچ موتور در اثر کارکرد طولانی یا نوسان برق
• فرسودگی یا خشک‌شدن بوش/بلبرینگ محور
• خمیدگی یا شکستگی پَره‌های پروانه استوانه‌ای در اثر ضربه
• گیرکردن پروانه به دلیل تجمع گردوغبار یا اجسام خارجی
• قطع کابل یا اتصال الکتریکی معیوب

L. علائم خرابی

• عدم روشن‌شدن فن با وجود تغذیه برق
• صدای وزوز یا ویبره غیرعادی هنگام کار
• کاهش محسوس دبی و شدت جریان هوا
• گرم‌شدن بیش از حد بدنه موتور
• توقف ناگهانی فن در میانه کارکرد

M. دلایل خرابی

• کارکرد مداوم بدون خنک‌سازی کافی محیط اطراف موتور
• نوسانات ولتاژ برق شهری
• عدم روان‌کاری یا سرویس دوره‌ای بلبرینگ/بوش
• ورود گردوغبار، رطوبت یا اجسام خارجی به داخل محفظه فن
• عمر طبیعی قطعه پس از سال‌ها کارکرد پیوسته

N. روش‌های عیب‌یابی

1. ابتدا تغذیه برق ورودی و سالم‌بودن فیوز یا کلید مربوطه را بررسی کنید
2. در صورت روشن نشدن، پیوستگی سیم‌پیچ موتور را با اهم‌متر تست کنید
3. در صورت وجود صدا یا لرزش، پروانه را از نظر تعادل و برخورد با بدنه بررسی کنید
4. بلبرینگ یا بوش محور را برای سایش یا خشکی چک کنید
5. اگر موتور کار می‌کند اما دبی هوا کم است، پَره‌ها را از نظر آلودگی یا شکستگی بررسی کنید

O. آموزش تعویض مرحله‌به‌مرحله

1. دستگاه را از برق جدا کرده و اجازه دهید کاملاً سرد شود
2. پوشش یا محفظه محافظ فن را باز کنید
3. کانکتور برق فن را جدا نمایید و محل سیم‌ها را یادداشت کنید
4. پیچ‌های نگهدارنده شاسی فن را باز کرده و مجموعه قدیمی را خارج کنید
5. فن جدید را در همان محل و جهت نصب کنید و پیچ‌ها را محکم کنید
6. کانکتور برق را مطابق یادداشت قبلی وصل کنید
7. پیش از بستن پوشش نهایی، عملکرد فن را با یک تست کوتاه بررسی کنید
8. در صورت عملکرد صحیح، محفظه را ببندید و دستگاه را نصب نهایی کنید

P. نکات نصب

• محور پروانه باید کاملاً افقی و بدون تنش نصب شود تا از لرزش جلوگیری شود
• فاصله کافی بین پَره‌های پروانه و بدنه محفظه برای جلوگیری از برخورد رعایت شود
• اتصالات برق باید عایق‌بندی مناسب داشته و از رطوبت دور نگه داشته شوند
• محل نصب باید دسترسی برای سرویس و تعمیر آینده را فراهم کند

Q. نکات نگهداری

• نظافت دوره‌ای پَره‌های پروانه از گردوغبار برای حفظ راندمان هوادهی
• بررسی دوره‌ای صدا و لرزش موتور برای تشخیص زودهنگام خرابی
• روان‌کاری بلبرینگ یا بوش در بازه‌های زمانی توصیه‌شده توسط سازنده (در صورت وجود امکان روان‌کاری)
• اطمینان از تهویه مناسب محیط اطراف موتور برای جلوگیری از گرمای بیش از حد

R. روش‌های افزایش طول عمر

• اجتناب از کارکرد مداوم و بی‌وقفه در شرایط دمای بالای محیط
• استفاده از محافظ نوسان برق در مناطق با کیفیت برق نامناسب
• تمیز نگه‌داشتن مسیر ورودی و خروجی هوا از انسداد
• سرویس و بازدید دوره‌ای به‌جای انتظار برای بروز خرابی کامل

S. نکات مهم هنگام خرید

• ابعاد دقیق طول، قطر پروانه و محل پیچ‌های نصب را با قطعه قدیمی مطابقت دهید
• نوع و محل قرارگیری موتور (یک‌سر یا دوسر) را بررسی کنید
• سازگاری ولتاژ و تعداد فاز با سیستم برق دستگاه مقصد را کنترل کنید
• در صورت نبود شماره فنی مشخص، تصویر و ابعاد قطعه را برای تطبیق دقیق‌تر با فروشنده در میان بگذارید

T. جدول مقایسه مدل‌های مشابه

U. سوالات متداول تخصصی

V. جمع‌بندی فنی

موتور فن تانژانت بلووری دمنده مدل DTG-H2-60/16 نمونه‌ای از خانواده Cross Flow Blower این برند ایرانی است که با پروانه استوانه‌ای، بدنه گالوانیزه و موتور تک‌فاز 220 ولت با توان 25 وات و سرعت 2100 دور بر دقیقه، جریان هوای عریض و یکنواختی را برای کاربردهای گرمایشی و تهویه‌ای فراهم می‌کند. این محصول دارای نشان CE و کلاس عایق حرارتی H است. پیش از خرید یا تعویض، توصیه می‌شود ابعاد دقیق و کد مدل با فروشنده تطبیق داده شود.
