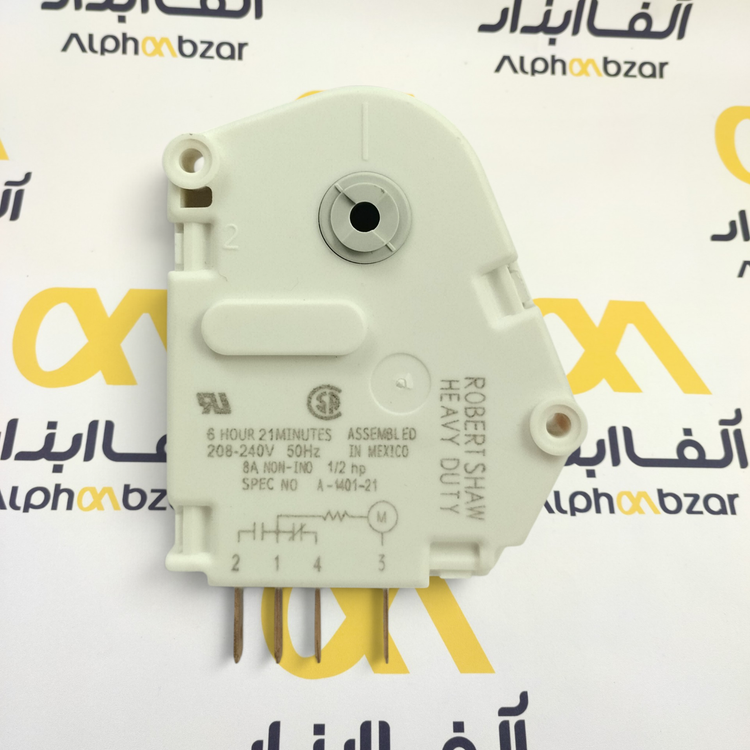

تایمر دیفراست رابرت شاو مدل A1401-21 | چرخه 6 ساعت و 21 دقیقه | خرید و قیمت
Robertshaw Paragon Defrost Timer A1401-21 - 6Hr 21Min Cycle, 208-240V/50Hz
برند:Paragon
مشخصات
برای کسب اطلاعات بیشتر به بخش توضیحات محصول مراجعه کنید
توضیحات
تایمر دیفراست رابرت شاو (پاراگون) مدل A1401-21 | چرخه 6 ساعت و 21 دقیقه
A. معرفی کوتاه
تایمر دیفراست رابرت شاو مدل A1401-21 یک تایمر مکانیکی با موتور سنکرون است که در سیستمهای یخچال و فریزر خانگی و نیمهصنعتی برای کنترل چرخههای ذوب یخ (دیفراست) استفاده میشود. این قطعه با فعالسازی یک سوییچ داخلی نوع SPDT، مسیر برق را در زمانهای مشخص بین کمپرسور و هیتر دیفراست جابهجا میکند. این محصول بخشی از خانواده تایمرهای دیفراست پاراگون (Paragon) است که توسط شرکت رابرت شاو (Robertshaw) تولید و روی دستگاههای مونتاژشده در مکزیک نصب میشود.
B. مشخصات فنی کامل
| مشخصه | مقدار |
|---|---|
| برند | رابرت شاو (Robertshaw) - خط تولید Paragon |
| شماره فنی (Part Number) | A1401-21 |
| شماره مشخصات (SPEC NO) | A-1401-21 |
| نوع قطعه | تایمر دیفراست مکانیکی (موتور سنکرون) |
| چرخه دیفراست | هر 6 ساعت، به مدت 21 دقیقه دیفراست |
| ولتاژ کاری | 208-240 ولت |
| فرکانس | 50 هرتز |
| جریان مجاز | 8 آمپر (بار غیر القایی / Non-Inductive) |
| توان مجاز | 1/2 اسب بخار (HP) |
| محل مونتاژ | مکزیک (Assembled in Mexico) |
| تعداد پایهها (ترمینال) | 4 پایه با شمارهگذاری 2، 1، 4، 3 |
| گواهینامهها | UL و CSA (بر اساس علائم حکشده روی بدنه) |
| جنس بدنه | پلاستیک مقاوم حرارتی (بر اساس مشاهده ظاهری) |
| رنگ | سفید / خاکستری روشن |
| کشور سازنده برند | ایالات متحده آمریکا (رابرت شاو) |
| استاندارد دقیق ابعادی و وزن | اطلاعات کافی در منابع معتبر یافت نشد |
C. ویژگیها
- موتور سنکرون داخلی برای زمانبندی دقیق و ثابت چرخه دیفراست
- سوییچ داخلی SPDT جهت قطع و وصل مسیر کمپرسور و هیتر دیفراست
- طراحی هدهیوتی (Heavy Duty) برای دوام بالاتر در کاربردهای پرتکرار
- سازگار با ولتاژ برق تکفاز 208 تا 240 ولت و فرکانس 50 هرتز، مناسب شبکه برق ایران
- دارای علائم گواهینامه ایمنی روی بدنه
- طراحی جمع و جور با پایههای پین مستقیم برای نصب آسان روی سوکت تایمر
D. کاربردها
- یخچال و فریزرهای خانگی نوفراست (No Frost) دارای سیستم دیفراست خودکار
- یخچالهای نیمهصنعتی و تجاری سبک (Light Commercial)
- سیستمهایی که از منبع تغذیه 220 ولت با فرکانس 50 هرتز استفاده میکنند
E. دستگاهها و سیستمهای سازگار
این تایمر بهصورت عمومی (Universal) برای یخچال و فریزرهایی طراحی شده که از تایمر دیفراست با مشخصات فنی مشابه (ولتاژ 208-240V، فرکانس 50Hz، چرخه 6 ساعت و 21 دقیقه) استفاده میکنند. برای اطمینان از سازگاری با دستگاه خاص، مقایسه شماره فنی قدیمی نصبشده روی دستگاه با شماره A1401-21 ضروری است.
اطلاعات کافی در منابع معتبر یافت نشد در خصوص فهرست کامل برندها و مدلهای یخچال سازگار.
F. مدلها و نسخههای مشابه
- A1401-00 — چرخه 6 ساعت و 21 دقیقه — ولتاژ 120 ولت / فرکانس 60 هرتز
- B1401-00 — چرخه 8 ساعت و 20 دقیقه — ولتاژ 120 ولت / فرکانس 60 هرتز
- B1401-21 — چرخه 8 ساعت و 20 دقیقه — ولتاژ 208-240 ولت / فرکانس 50 هرتز
- G1401-00 — چرخه 6 ساعت و 25 دقیقه — ولتاژ 120 ولت / فرکانس 60 هرتز
G. مزایا
- سازگاری کامل با ولتاژ شبکه برق کشورهایی که از 220 ولت و 50 هرتز استفاده میکنند
- ساختار مکانیکی ساده با قابلیت اطمینان بالا و تعمیر یا تعویض آسان
- طراحی استاندارد و متداول در صنعت تعمیرات یخچال و فریزر
H. محدودیتها و معایب
- به دلیل ماهیت مکانیکی، در طول زمان ممکن است دقت زمانبندی موتور کاهش یابد
- عدم قابلیت برنامهریزی چرخه دیفراست بر اساس شرایط واقعی رطوبت (برخلاف تایمرهای الکترونیکی هوشمند)
- حساسیت به نوسانات شدید ولتاژ برق در صورت عدم استفاده از محافظ ولتاژ
I. روشهای تست
- قطع کامل برق دستگاه قبل از هرگونه تست
- بازرسی ظاهری بدنه از نظر سوختگی، ترکخوردگی یا رنگپریدگی
- تست پیوستگی (Continuity Test) بین پایههای 2، 1، 4 و 3 با استفاده از مولتیمتر در حالت اهممتر
- بررسی چرخش دندههای داخلی موتور تایمر با چرخاندن دستی محور
- تست عملکرد موتور تایمر با اتصال مستقیم به ولتاژ مناسب (208-240 ولت) تحت نظارت فرد متخصص
J. چکلیست تست
- ☐ بررسی ظاهری بدنه و پایهها
- ☐ اندازهگیری مقاومت موتور تایمر
- ☐ تست پیوستگی سوییچ داخلی در دو حالت (کمپرسور/هیتر)
- ☐ بررسی چرخش آزاد محور تایمر
- ☐ تست عملکرد کامل چرخه دیفراست
K. خرابیهای رایج
- توقف کامل موتور تایمر و عدم چرخش محور
- گیر کردن تایمر در حالت دیفراست یا حالت سرمایش
- سوختگی سیمپیچ موتور داخلی
- خرابی سوییچ داخلی SPDT و عدم قطع و وصل صحیح
L. علائم خرابی
- یخزدگی بیش از حد روی اواپراتور و عدم اجرای چرخه دیفراست
- روشن نشدن هیتر دیفراست در زمان مقرر
- خاموش ماندن کامل کمپرسور یا روشن ماندن دائم آن
- سر و صدای غیرعادی از محل نصب تایمر
M. دلایل خرابی
- فرسودگی طبیعی قطعات مکانیکی و دندههای داخلی پس از سالها کارکرد
- نوسانات ولتاژ برق و عدم استفاده از محافظ ولتاژ مناسب
- رطوبت و اکسیداسیون کنتاکتهای داخلی
- اضافه بار الکتریکی خارج از ظرفیت مجاز 8 آمپر تعیینشده
N. روشهای عیبیابی
- ابتدا اطمینان حاصل کنید برق ورودی به تایمر برقرار است
- با مولتیمتر ولتاژ ورودی به پایههای تایمر را اندازهگیری کنید
- در صورت وجود ولتاژ ورودی صحیح ولی عدم چرخش موتور، احتمال خرابی موتور داخلی تایمر وجود دارد
- در صورت چرخش موتور ولی عدم فعال شدن هیتر دیفراست، سوییچ داخلی را بررسی کنید
- در صورت عدم قطعیت، جایگزینی مستقیم تایمر با نمونه سالم برای تشخیص نهایی توصیه میشود
O. آموزش تعویض مرحلهبهمرحله
- برق دستگاه را از پریز یا کلید اصلی قطع کنید
- درپوش پشت یا کنسول کنترل یخچال را برای دسترسی به تایمر باز کنید
- عکس یا یادداشت از نحوه اتصال سیمها و شماره پایهها (2، 1، 4، 3) تهیه کنید
- تایمر قدیمی را از سوکت مربوطه جدا کنید
- تایمر جدید A1401-21 را با رعایت جهت صحیح پایهها در سوکت نصب کنید
- اتصال سیمها را مطابق نقشه اصلی بررسی و دوباره متصل کنید
- درپوش را ببندید و برق دستگاه را وصل کنید
- عملکرد چرخه دیفراست را با چرخاندن دستی محور تایمر تست کنید
P. نکات نصب
- پیش از نصب، مطابقت کامل شماره فنی و ولتاژ کاری با تایمر قبلی را بررسی کنید
- از اتصال صحیح و محکم هر چهار پایه به سوکت اطمینان حاصل کنید
- نصب باید توسط فرد آشنا به مدارهای برقی یخچال و فریزر انجام شود
Q. نکات نگهداری
- از ورود رطوبت و آب به محفظه تایمر جلوگیری کنید
- در صورت مشاهده گرد و غبار روی پایهها، با پارچه خشک تمیز کنید
- هرگونه بوی سوختگی یا داغی غیرعادی را سریعاً بررسی کنید
R. روشهای افزایش طول عمر
- استفاده از محافظ ولتاژ برای جلوگیری از آسیب ناشی از نوسانات برق
- اجتناب از اضافه بار الکتریکی خارج از ظرفیت 8 آمپر تعیینشده
- بازرسی دورهای عملکرد چرخه دیفراست حداقل هر شش ماه یکبار
S. نکات مهم هنگام خرید
- مطابقت شماره فنی (A1401-21) با تایمر نصبشده روی دستگاه را بررسی کنید
- ولتاژ و فرکانس تایمر (208-240 ولت، 50 هرتز) باید با برق محل نصب همخوانی داشته باشد
- مدت زمان چرخه دیفراست (6 ساعت و 21 دقیقه) را با مشخصات دستگاه اصلی مقایسه کنید
- از تهیه محصول از منابع معتبر و تخصصی اطمینان حاصل کنید
T. جدول مقایسه مدلهای مشابه
| مدل | چرخه دیفراست | مدت دیفراست | ولتاژ / فرکانس |
|---|---|---|---|
| A1401-21 | هر 6 ساعت | 21 دقیقه | 208-240V / 50Hz |
| A1401-00 | هر 6 ساعت | 21 دقیقه | 120V / 60Hz |
| B1401-21 | هر 8 ساعت | 20 دقیقه | 208-240V / 50Hz |
| B1401-00 | هر 8 ساعت | 20 دقیقه | 120V / 60Hz |
| G1401-00 | هر 6 ساعت | 25 دقیقه | 120V / 60Hz |
U. سوالات متداول تخصصی
1. تایمر دیفراست A1401-21 چه کاربردی دارد؟
این قطعه چرخه ذوب یخ روی اواپراتور یخچال و فریزر را بهصورت خودکار و در بازههای زمانی مشخص کنترل میکند.
2. آیا این تایمر با برق 220 ولت ایران سازگار است؟
بله، این مدل برای ولتاژ 208 تا 240 ولت و فرکانس 50 هرتز طراحی شده است.
3. چرخه دیفراست این تایمر چقدر است؟
هر 6 ساعت یکبار، به مدت 21 دقیقه چرخه دیفراست فعال میشود.
4. چند پایه اتصال دارد؟
این تایمر دارای چهار پایه با شمارهگذاری 2، 1، 4 و 3 است.
5. حداکثر جریان قابل تحمل این تایمر چقدر است؟
بر اساس برچسب روی بدنه، 8 آمپر برای بار غیر القایی و 1/2 اسب بخار.
6. علت اصلی یخزدگی بیش از حد اواپراتور چیست؟
یکی از دلایل شایع، خرابی یا عدم فعالسازی صحیح تایمر دیفراست است.
7. آیا این تایمر قابل تعویض مستقیم با مدل A1401-00 است؟
خیر، مدل A1401-00 برای ولتاژ 120 ولت و فرکانس 60 هرتز طراحی شده و از نظر برقی با A1401-21 متفاوت است.
8. چگونه میتوان عملکرد تایمر را تست کرد؟
با چرخاندن دستی محور تایمر و بررسی فعال شدن هیتر دیفراست یا با تست پیوستگی پایهها با مولتیمتر.
9. این تایمر در کدام کشور مونتاژ شده است؟
بر اساس برچسب روی بدنه، در مکزیک مونتاژ شده است.
10. آیا نصب این تایمر نیاز به تخصص دارد؟
بله، به دلیل ارتباط مستقیم با مدار برق کمپرسور و هیتر، نصب باید توسط فرد آشنا به مدارهای برقی یخچال انجام شود.
11. گواهینامههای این محصول چیست؟
بر اساس علائم حکشده روی بدنه، دارای نشانهای UL و CSA است.
V. جمعبندی فنی
تایمر دیفراست رابرت شاو مدل A1401-21 یک قطعه مکانیکی قابل اعتماد از خانواده تایمرهای پاراگون است که برای کنترل چرخه ذوب یخ در یخچال و فریزرهای سازگار با ولتاژ 208-240 ولت و فرکانس 50 هرتز طراحی شده است. چرخه کاری آن هر 6 ساعت یکبار به مدت 21 دقیقه فعال میشود و ظرفیت جریان آن تا 8 آمپر (بار غیر القایی) و 1/2 اسب بخار است. این محصول در مکزیک مونتاژ شده و برای جایگزینی در دستگاههایی با مشخصات فنی مشابه مناسب است.
W. منابع
عنوان: صفحه محصول A1401-21 | وبسایت: Robertshaw | آدرس: https://www.robertshaw.com/Products/Refrigeration/Defrost-Timers/Domestic/A1401-21/
عنوان: A1401-21 – 6hr 21 min – 208-240V/50Hz – Robertshaw Defrost Timer | وبسایت: Everwell Parts, Inc. | آدرس: https://everwellparts.com/product/6hr-21-min-208-240v-50hz-robertshaw-defrost-timer-a1401-21/
