ست شیلنگ مشعل گاز مپ و پروپان مدل JH-HV با اتصال CGA600

A. معرفی کوتاه

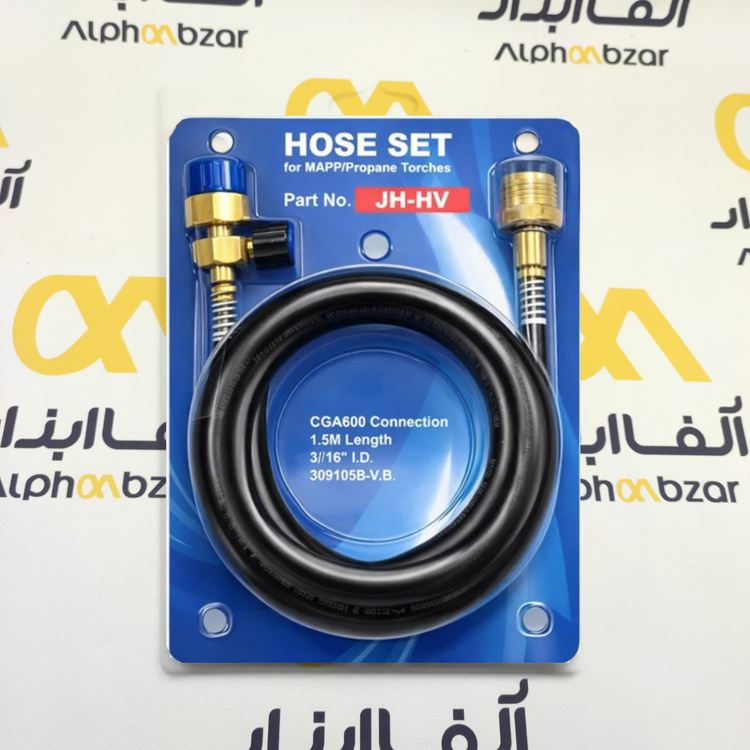

محصول نمایش‌داده‌شده یک ست شیلنگ (Hose Set) اختصاصی مشعل‌های گاز مپ (MAPP) و پروپان با شماره فنی چاپ‌شده روی بسته‌بندی «JH-HV» است. بر اساس اطلاعات درج‌شده روی بسته‌بندی، این ست شامل یک شیلنگ لاستیکی به طول ۱.۵ متر با قطر داخلی 3/16 اینچ، یک شیر کنترل کوچک با دسته سیاه‌رنگ در یک سر، و یک اتصال استاندارد CGA600 در سر دیگر برای اتصال به کپسول گاز است. کد فرعی «309105B-V.B.» نیز روی بسته‌بندی قابل مشاهده است.

B. مشخصات فنی کامل

C. ویژگی‌ها

• شیلنگ انعطاف‌پذیر و مقاوم مخصوص انتقال گاز قابل اشتعال
• دارای شیر کنترل جریان گاز با دسته چرخشی در یک سر شیلنگ
• اتصال استاندارد CGA600 سازگار با اکثر کپسول‌های گاز مپ و پروپان
• طول مناسب ۱.۵ متری برای دسترسی راحت هنگام کار

D. کاربردها

این ست شیلنگ عمدتاً به‌عنوان لوازم جانبی مشعل‌های دستی برازینگ و لحیم‌کاری در تعمیرات سیستم‌های برودتی، تهویه مطبوع و لوله‌کشی مسی استفاده می‌شود. کاربرد اصلی آن اتصال کپسول گاز مپ یا پروپان به مشعل، همراه با امکان قطع و وصل جریان گاز از طریق شیر کنترل تعبیه‌شده روی شیلنگ است.

E. دستگاه‌ها و سیستم‌های سازگار

این ست شیلنگ با کپسول‌های گاز مپ و پروپان دارای اتصال استاندارد CGA600 (معادل رزوه ۱ اینچ - ۲۰ دنده) سازگار است که اکثر مشعل‌های دستی برازینگ رایج در بازار از این استاندارد پیروی می‌کنند. فهرست دقیق مدل‌های مشعل تأییدشده از سوی سازنده این محصول خاص در منابع معتبر یافت نشد.

F. مدل‌ها و نسخه‌های مشابه

در بازار، ست‌های شیلنگ مشابه با طول‌های مختلف (از حدود ۱.۴ تا ۲.۷ متر) و با یا بدون شیر کنترل جداگانه، برای مشعل‌های گاز مپ و پروپان با اتصال CGA600 عرضه می‌شوند. برخی نسخه‌های مشابه دارای قلاب آویز برای نگهداری کپسول روی بدن کاربر نیز هستند.

G. مزایا

• امکان کنترل مستقل جریان گاز از طریق شیر روی شیلنگ، جدا از شیر اصلی مشعل
• طول مناسب برای کار در فضاهای تنگ یا دور از کپسول گاز
• سازگاری گسترده با کپسول‌های استاندارد CGA600
• ساخت با اتصالات برنجی مقاوم در برابر خوردگی

H. محدودیت‌ها و معایب

• عدم وجود رگولاتور فشار مجزا در این ست
• نبود اطلاعات فنی رسمی و گواهینامه مشخص از سوی سازنده
• نیاز به بررسی دقیق آب‌بندی اتصالات پیش از هر استفاده
• محدود بودن طول شیلنگ به ۱.۵ متر که ممکن است برای برخی کاربردها کافی نباشد

I. روش‌های تست

• بررسی آب‌بندی اتصال CGA600 با کپسول با استفاده از محلول آب و صابون
• بررسی سلامت شیلنگ از نظر ترک‌خوردگی، پوسیدگی یا آسیب ظاهری
• تست عملکرد شیر کنترل برای باز و بسته شدن کامل مسیر گاز
• بررسی نشتی در محل اتصال شیلنگ به شیر و به کپسول

J. چک‌لیست تست

• اتصال CGA600 به کپسول کاملاً محکم و بدون نشتی است
• سطح شیلنگ از نظر ترک یا آسیب بررسی شده است
• عملکرد باز و بسته شدن شیر کنترل بررسی شده است
• تست نشتی با محلول آب و صابون روی تمام اتصالات انجام شده است

K. خرابی‌های رایج

• نشتی از محل اتصال شیلنگ به کپسول یا شیر کنترل
• ترک‌خوردگی یا پوسیدگی شیلنگ لاستیکی در اثر گذر زمان
• گیر کردن یا سفت‌شدن مکانیزم چرخشی شیر کنترل
• آسیب به رزوه اتصال CGA600 در اثر بستن نادرست

L. علائم خرابی

• استشمام بوی گاز در طول مسیر شیلنگ یا اتصالات
• کاهش یا قطع ناگهانی جریان گاز به مشعل
• مشاهده ترک یا تغییر رنگ روی سطح شیلنگ
• سخت‌شدن چرخش دسته شیر کنترل

M. دلایل خرابی

• فرسودگی طبیعی لاستیک شیلنگ در اثر گذر زمان و قرارگیری در معرض حرارت
• بستن نادرست یا شل اتصال CGA600 به کپسول
• ورود گرد و غبار یا رطوبت به داخل مکانیزم شیر کنترل
• خمش یا پیچش بیش‌ازحد شیلنگ حین استفاده یا نگهداری

N. روش‌های عیب‌یابی

1. بررسی چشمی کامل شیلنگ، شیر کنترل و اتصال CGA600
2. انجام تست نشتی با محلول آب و صابون در تمام نقاط اتصال
3. بررسی روانی چرخش دسته شیر کنترل
4. در صورت مشاهده نشتی یا آسیب، تصمیم‌گیری برای تعمیر یا تعویض ست شیلنگ

O. آموزش تعویض / نصب مرحله‌به‌مرحله

1. مطمئن شوید شیر کنترل روی شیلنگ در حالت بسته قرار دارد
2. سر دارای اتصال CGA600 شیلنگ را روی دهانه کپسول گاز مپ یا پروپان قرار داده و محکم ببندید
3. سر دیگر شیلنگ (دارای شیر کنترل) را به ورودی مشعل متصل کنید
4. پیش از روشن‌کردن مشعل، تمام اتصالات را با محلول آب و صابون از نظر نشتی بررسی کنید
5. در صورت عدم مشاهده نشتی، شیر کنترل را به‌آرامی باز کرده و مشعل را روشن کنید
6. پس از پایان کار، ابتدا شیر کنترل را ببندید و سپس اتصال کپسول را جدا کنید

P. نکات نصب

• اتصال CGA600 را با گشتاور مناسب ببندید تا از آسیب به رزوه جلوگیری شود
• از پیچ‌خوردگی یا فشار مکانیکی روی شیلنگ در حین نصب خودداری کنید
• پیش از هر استفاده، سلامت ظاهری شیلنگ و اتصالات را بررسی کنید

Q. نکات نگهداری

• پس از هر استفاده، ست شیلنگ را از کپسول جدا کرده و در محل خشک نگهداری کنید
• از قرار دادن شیلنگ در معرض نور مستقیم آفتاب یا حرارت بالا خودداری کنید
• شیلنگ را به‌صورت آزاد و بدون پیچش تند جمع‌آوری و نگهداری کنید

R. روش‌های افزایش طول عمر

• اجتناب از خمش یا پیچش بیش‌ازحد شیلنگ در حین کار یا نگهداری
• تمیز نگه‌داشتن اتصالات از آلودگی و رطوبت
• بررسی دوره‌ای سلامت شیلنگ و اتصالات پیش از هر استفاده

S. نکات مهم هنگام خرید

• از تطابق نوع اتصال (CGA600) با کپسول و مشعل موردنظر خود مطمئن شوید
• طول شیلنگ را متناسب با نیاز کاری خود انتخاب کنید
• کیفیت ساخت شیلنگ و اتصالات برنجی را از نظر آب‌بندی بررسی کنید
• با توجه به عدم قطعیت برند سازنده، کیفیت محصول را با نمونه‌های مشابه بازار مقایسه کنید

T. جدول مقایسه مدل‌های مشابه

U. سوالات متداول تخصصی

V. جمع‌بندی فنی

W. منابع

• عنوان: Propane Torch Hand Hose, Mapp Gas Torch, Hose Length 1.5 M/60 INCH-With Hook | وب‌سایت: Amazon.com | آدرس: https://www.amazon.com/Propane-Welding-Operating-Temperature-ignition/dp/B08V5CW1KT
• عنوان: Braze Welding Torch Self Ignition 1.5m hose CGA600 connection suitable for Propane MAPP Cartridge Cylinder | وب‌سایت: Amazon.com | آدرس: https://www.amazon.com/Ignition-connection-suitable-Catridge-Cylinder/dp/B072ZT7836
• عنوان: MAPP Gas Hose For 14 oz MAPP or 16 oz Propane Tank (CGA 600 RH) | وب‌سایت: Amazon.com | آدرس: https://www.amazon.com/MAPP-Gas-Hose/dp/B088QLRZR6
• عنوان: Propane Torch Hand Hose, Mapp Gas Torch, Welding Torch, Hose Length 1.5M | وب‌سایت: WoodArtSupply | آدرس: https://woodartsupply.com/products/propane-torch-hand-hose-mapp-gas-torch-welding-torch-hose-length-1-5m-60maximum-operating-temperature-1900-3600-with-hook-quick-ignition-with-valve-style
