شیر گاز مپ (MAPP) مدل C&A-M25 با اتصال CGA600 و خروجی شیلنگی

A. معرفی کوتاه

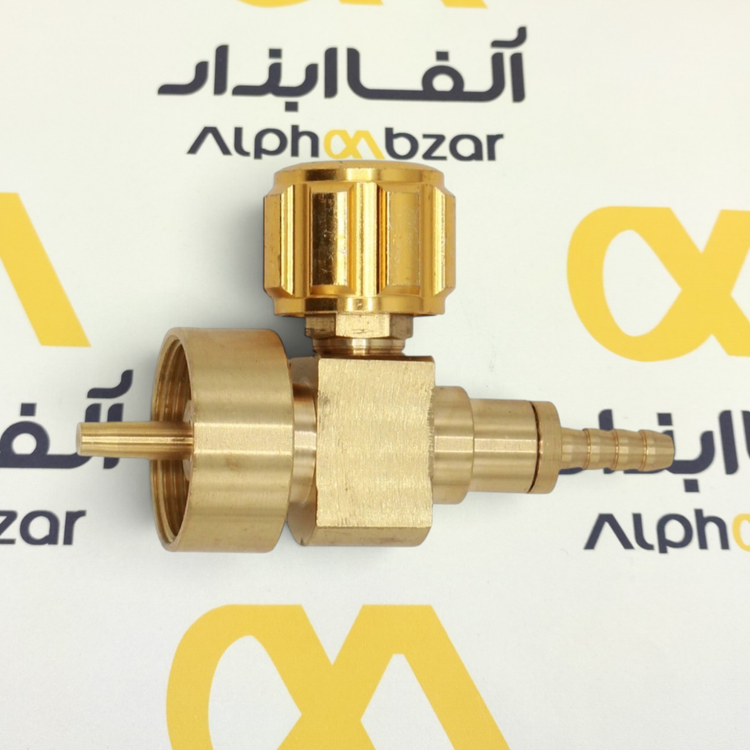

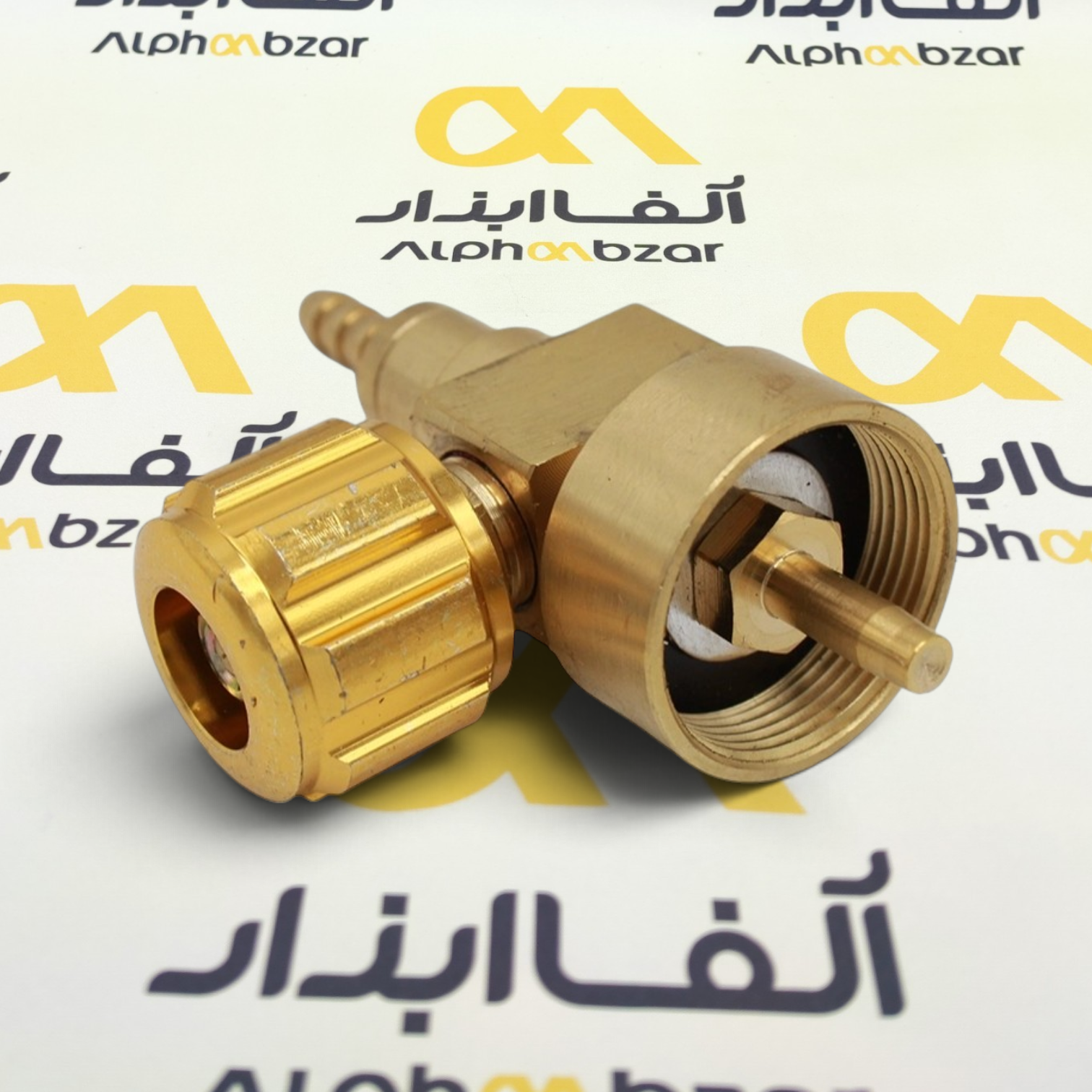

محصول نمایش‌داده‌شده یک شیر گاز برنجی با عنوان تجاری «C&A-M25» است که برای اتصال به کپسول‌های یک‌بار مصرف گاز مپ (MAPP) یا پروپان طراحی شده است. این قطعه دارای یک سر رزوه‌ای بزرگ برای اتصال به دهانه کپسول گاز و یک خروجی شیلنگی (Hose Barb) در انتهای دیگر است که امکان اتصال شیلنگ لاستیکی برای هدایت گاز به سمت مشعل یا هدلایت برازینگ را فراهم می‌کند. دسته چرخشی آج‌دار روی بدنه برای باز و بسته کردن جریان گاز به‌صورت دستی تعبیه شده است.

B. مشخصات فنی کامل

C. ویژگی‌ها

• بدنه برنجی یکپارچه با مقاومت مناسب در برابر خوردگی

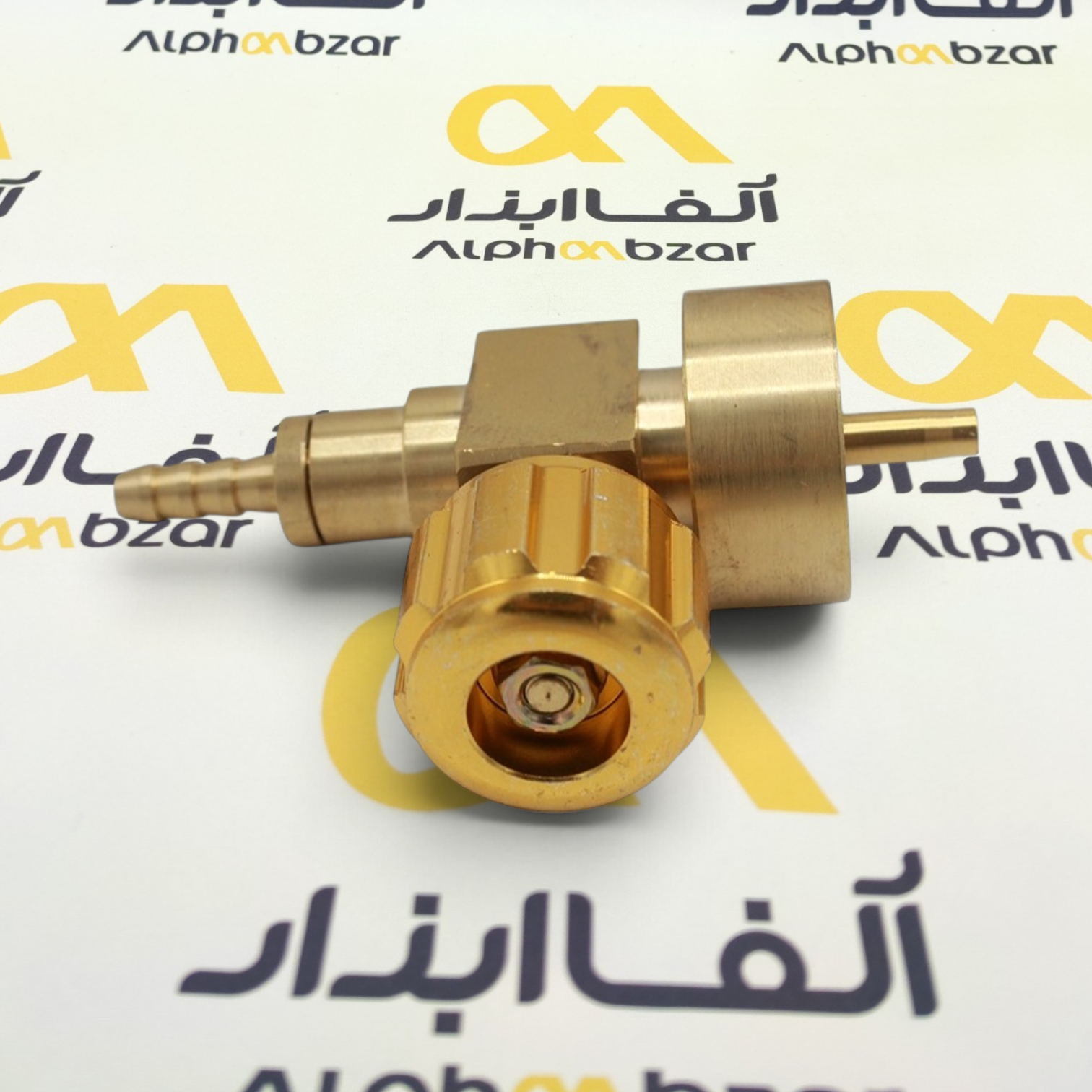

• دسته چرخشی آج‌دار برای کنترل دقیق و دستی جریان گاز
• اتصال استاندارد CGA600 سازگار با اکثر کپسول‌های گاز مپ و پروپان یک‌بار مصرف
• خروجی شیلنگی مناسب برای اتصال به انواع مشعل‌های دستی برازینگ و لحیم‌کاری

D. کاربردها

این شیر گاز عمدتاً در کارگاه‌های تعمیر یخچال، فریزر، کولر و سیستم‌های تبرید، و همچنین در عملیات لوله‌کشی مسی و برازینگ استفاده می‌شود. کاربرد اصلی آن اتصال کپسول گاز مپ یا پروپان به شیلنگ مشعل جهت تأمین سوخت برای عملیات حرارتی مانند لحیم‌کاری نقره، برازینگ اتصالات مسی و گرم‌کردن قطعات فلزی است.

E. دستگاه‌ها و سیستم‌های سازگار

این شیر با کپسول‌های گاز مپ و پروپان دارای رزوه استاندارد CGA600 (معروف به رزوه ۱ اینچ - ۲۰ دنده) سازگار است که اکثر کپسول‌های یک‌بار مصرف موجود در بازار از این استاندارد پیروی می‌کنند. فهرست دقیق برند کپسول‌های تأییدشده از سوی سازنده این محصول خاص در منابع معتبر یافت نشد.

F. مدل‌ها و نسخه‌های مشابه

در بازار، شیرها و آداپتورهای مشابه با اتصال CGA600 توسط برندهای مختلف با قابلیت‌های گوناگون مانند دارا بودن رگولاتور فشار قابل تنظیم، مانومتر فشار، یا خروجی مستقیم به‌جای شیلنگی عرضه می‌شوند. برخی نسخه‌های حرفه‌ای‌تر علاوه بر شیر ساده، دارای رگولاتور تنظیم فشار نیز هستند که در نمونه بررسی‌شده مشاهده نشد.

G. مزایا

• نصب و اتصال ساده به کپسول گاز بدون نیاز به ابزار خاص
• کنترل دستی و سریع جریان گاز با دسته آج‌دار
• سازگاری گسترده با کپسول‌های استاندارد CGA600 موجود در بازار
• دوام بالا به دلیل استفاده از بدنه برنجی

H. محدودیت‌ها و معایب

• فاقد رگولاتور فشار مجزا برای تنظیم دقیق فشار خروجی
• عدم وجود مانومتر برای نمایش فشار گاز داخل کپسول
• نبود اطلاعات فنی رسمی و گواهینامه مشخص از سوی سازنده
• نیاز به بررسی دقیق آب‌بندی در محل اتصال شیلنگ برای جلوگیری از نشتی گاز

I. روش‌های تست

• بررسی آب‌بندی اتصال رزوه‌ای شیر با کپسول با استفاده از محلول آب و صابون
• بررسی نشتی در محل اتصال شیلنگ به خروجی شیلنگی
• تست روانی چرخش دسته شیر برای باز و بسته شدن کامل مسیر گاز

J. چک‌لیست تست

• رزوه اتصال به کپسول از نظر سالم‌بودن بررسی شده است
• محلول آب و صابون برای تست نشتی روی اتصالات زده شده است
• شیلنگ به‌طور کامل و محکم به خروجی شیلنگی متصل شده است
• عملکرد باز و بسته شدن دسته شیر بررسی شده است

K. خرابی‌های رایج

• نشتی گاز از محل اتصال رزوه‌ای به کپسول
• نشتی از محل اتصال شیلنگ به خروجی شیلنگی
• سفت یا گیر کردن مکانیزم چرخشی دسته شیر
• فرسودگی یا خرابی واشر آب‌بندی داخلی شیر

L. علائم خرابی

• استشمام بوی گاز در محل اتصال شیر به کپسول یا شیلنگ
• کاهش یا قطع ناگهانی جریان گاز به سمت مشعل
• سخت‌شدن یا گیر کردن چرخش دسته شیر هنگام باز و بسته کردن
• شنیده شدن صدای هیس در محل‌های اتصال

M. دلایل خرابی

• سایش یا آسیب واشرهای آب‌بندی داخلی پس از استفاده طولانی‌مدت
• بستن نامناسب یا شل اتصال رزوه‌ای هنگام نصب
• ورود گرد و غبار یا رطوبت به داخل مکانیزم شیر
• استفاده نادرست یا اعمال گشتاور بیش‌ازحد هنگام بستن اتصالات

N. روش‌های عیب‌یابی

1. جدا کردن شیر از کپسول و بررسی چشمی رزوه و واشر آب‌بندی
2. انجام تست نشتی با محلول آب و صابون در تمام نقاط اتصال
3. بررسی روانی و سلامت مکانیزم چرخشی دسته شیر
4. در صورت مشاهده نشتی مداوم، بررسی نیاز به تعویض واشر یا کل قطعه

O. آموزش تعویض / نصب مرحله‌به‌مرحله

1. مطمئن شوید دسته شیر در حالت بسته (Off) قرار دارد

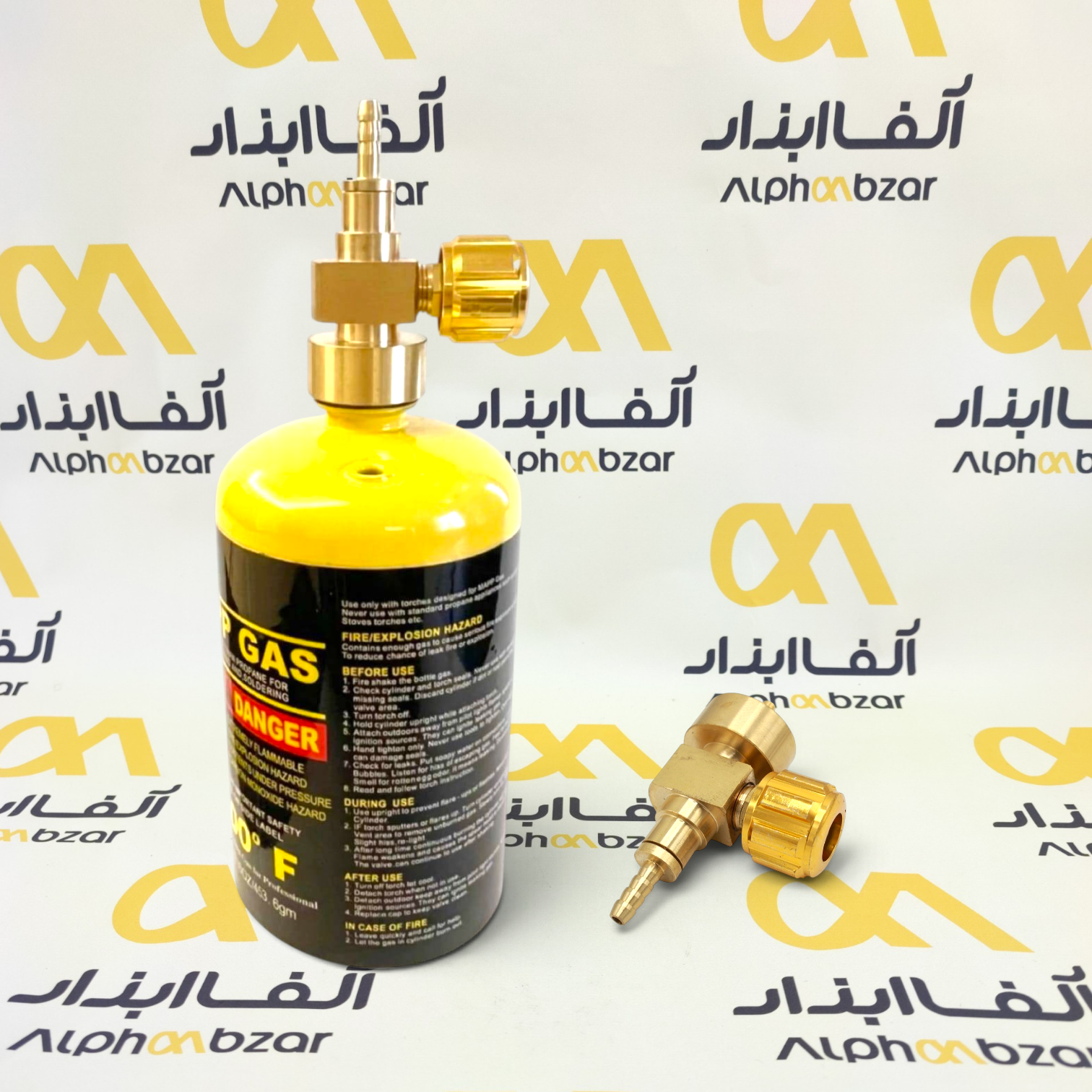

2. شیر را روی دهانه کپسول گاز مپ یا پروپان قرار داده و با چرخاندن سر رزوه‌ای آن را محکم ببندید
3. یک سر شیلنگ مناسب را روی خروجی شیلنگی شیر قرار داده و با بست شیلنگ محکم کنید
4. سر دیگر شیلنگ را به مشعل یا هدلایت برازینگ متصل کنید
5. پیش از روشن‌کردن مشعل، تمام اتصالات را با محلول آب و صابون از نظر نشتی بررسی کنید
6. در صورت عدم مشاهده نشتی، دسته شیر را به‌آرامی باز کرده و مشعل را روشن کنید
7. پس از پایان کار، ابتدا شیر را کاملاً ببندید و سپس اتصال کپسول را جدا کنید

P. نکات نصب

• هنگام بستن اتصال رزوه‌ای از گشتاور مناسب استفاده کنید تا به رزوه آسیب نرسد
• از سالم‌بودن واشر آب‌بندی بین شیر و کپسول اطمینان حاصل کنید
• شیلنگ را با بست مناسب و محکم به خروجی شیلنگی متصل کنید تا از لغزش جلوگیری شود

Q. نکات نگهداری

• پس از هر بار استفاده، شیر را از کپسول جدا کرده و در محل خشک نگهداری کنید
• از تماس شیر با رطوبت یا گرد و غبار زیاد خودداری کنید
• رزوه‌های اتصال را به‌طور دوره‌ای از نظر آسیب یا سایش بررسی کنید

R. روش‌های افزایش طول عمر

• اجتناب از اعمال فشار یا گشتاور بیش‌ازحد هنگام بستن یا باز کردن اتصالات
• تمیز نگه‌داشتن رزوه‌ها و خروجی شیلنگی از آلودگی
• ذخیره‌سازی در دمای معمولی و دور از منابع حرارتی مستقیم

S. نکات مهم هنگام خرید

• از تطابق نوع رزوه (CGA600) با کپسول گاز موردنظر خود مطمئن شوید
• کیفیت ساخت بدنه برنجی و آب‌بندی داخلی شیر را بررسی کنید
• در صورت نیاز به تنظیم فشار دقیق، مدل‌های دارای رگولاتور را در نظر بگیرید
• با توجه به نبود برند مشخص، پیش از خرید کیفیت ساخت را با نمونه‌های مشابه مقایسه کنید

T. جدول مقایسه مدل‌های مشابه

U. سوالات متداول تخصصی

V. جمع‌بندی فنی

W. منابع

• عنوان: MCAMPAS 1lb Adjustable Regulator Valve, CGA600 Connector for MC Torch Regulator | وب‌سایت: Amazon.com | آدرس: https://www.amazon.com/MCAMPAS-Disposable-Adjustable-Regulator-Connection/dp/B08P4PR6JQ
• عنوان: Uniweld FV600 Oxy/Fuel Adapter to Connect an MC Regulator (CGA200) to a Disposable Fuel Cylinder (CGA600) | وب‌سایت: Amazon.com | آدرس: https://www.amazon.com/Uniweld-FV600-Regulator-Disposable-Cylinder/dp/B00FPGCU8O
• عنوان: Gas Cylinder MAPP CGA600 Fitting | وب‌سایت: FaithfullTools.com | آدرس: https://www.faithfulltools.com/p/FAIGZMAPPT/Gas-Cylinder-MAPP-CGA600-Fitting
• عنوان: CPS Products BRHT5 Auto-Ignite Hand Torch Kit with Hose and Valve | وب‌سایت: Test Equipment Depot | آدرس: https://www.testequipmentdepot.com/cps-products-brht5-auto-ignite-hand-torch-kit-with-hose-and-valve.html
