برد کنترل اینورتر کمپرسور یخچال فریزر و ساید بای ساید سامسونگ اورجینال مدل DA41-00784A
English Title: Samsung Original Refrigerator & Side-by-Side Inverter Compressor Control Board
برند:SAMSUNG
توضیحات
برد کنترل اینورتر کمپرسور یخچال فریزر و ساید بای ساید سامسونگ (DA41-00784A)
A. معرفی کوتاه

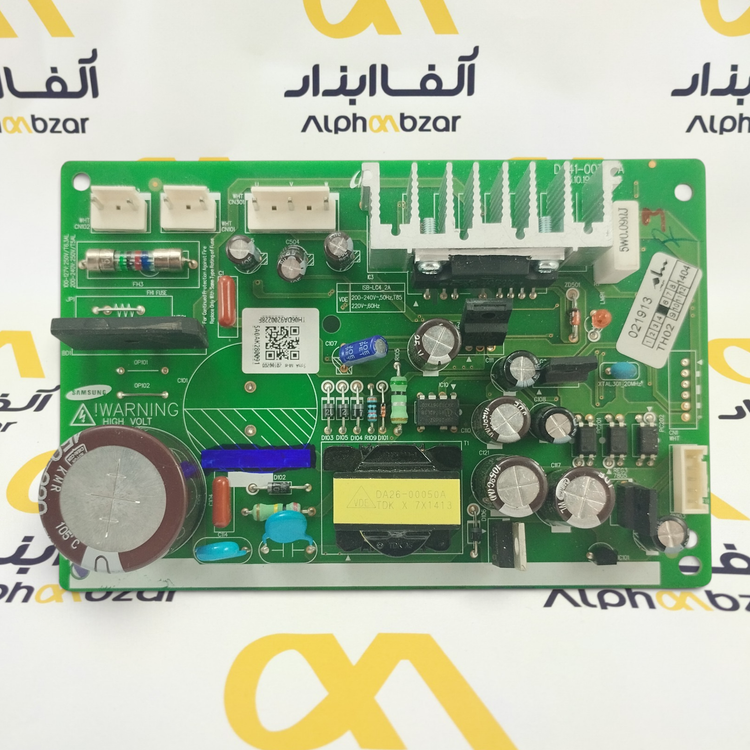

برد نمایشدادهشده یک برد الکترونیکی کنترل اینورتر کمپرسور مربوط به یخچال فریزر و ساید بای ساید سامسونگ با شماره فنی DA41-00784A است. بر اساس برچسب چاپشده روی برد، تاریخ تولید ۲۰۱۳.۱۰.۱۹ و نسخه سختافزاری VER1.4 است. این قطعه بخشی از سیستم برق قدرت (Power/Inverter PCB) دستگاه محسوب میشود و وظیفه اصلی آن تبدیل و کنترل توان الکتریکی ورودی جهت راهاندازی و تنظیم دور کمپرسور اینورتری است. طراحی برد شامل ترانسفورماتور، خازنهای الکترولیتی، هیتسینک آلومینیومی برای خنککاری IC قدرت، و کانکتورهای مخصوص اتصال به کمپرسور و منبع تغذیه است.
توجه: این برد بر اساس منابع معتبر فروشندگان قطعات، دیگر تحت شماره اصلی DA41-00784A تولید نمیشود و با شمارههای جایگزین DA92-00228E و DA92-00228F عرضه میگردد. برخی جزئیات (مانند فهرست کامل مدلهای سازگار از سوی سازنده) در منابع عمومی در دسترس یافت نشد و با عبارت «اطلاعات کافی در منابع معتبر یافت نشد» مشخص شده است.
B. مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| نوع قطعه | برد کنترل اینورتر کمپرسور (Inverter Power Control Board) |
| برند | Samsung |
| شماره فنی اصلی | DA41-00784A |
| شمارههای جایگزین (Cross Reference) | DA92-00228E ، DA92-00228F |
| نسخه سختافزاری | VER1.4 |
| تاریخ تولید درجشده روی برد | 2013.10.19 |
| شماره ترانسفورماتور | DA26-00050A |
| دسته محصول | لوازم یدکی یخچال و فریزر / ساید بای ساید |
| کاربرد اصلی | کنترل و تنظیم دور کمپرسور اینورتری |
| ولتاژ ورودی | ۱۰۰ تا ۲۴۰ ولت AC (بر اساس مشخصات فیوز چاپشده روی برد) |
| فرکانس کاری | ۵۰ و ۶۰ هرتز |
| کشور سازنده | اطلاعات کافی در منابع معتبر یافت نشد |
| استانداردها و گواهینامهها | VDE (بر روی ترانسفورماتور و آیسی درج شده است) |
| نوع اتصال به کمپرسور | کانکتور سهپین سیمی (U/V/W) |
| جنس بدنه | فایبرگلاس (PCB) با پوشش لایه مسی |
| رنگ | سبز (رنگ استاندارد PCB) با هیتسینک نقرهای رنگ |
C. ویژگیها
- دارای هیتسینک آلومینیومی برای خنکسازی ترانزیستورهای قدرت (IGBT/IPM)
- مجهز به مدار حفاظتی فیوز چندمرحلهای در برابر نوسانات برق
- دارای ترانسفورماتور مینیاتوری (DA26-00050A) برای تولید ولتاژهای کنترلی داخلی
- خازنهای الکترولیتی با دمای کاری بالا (تا ۱۰۵ درجه سانتیگراد) جهت پایداری در دمای محیط بالا
- کانکتورهای متعدد جهت اتصال به سنسورها، فنها و کمپرسور
D. کاربردها
این برد در سیستم برق و کنترل یخچال فریزرها و ساید بای سایدهای سامسونگ که از کمپرسور اینورتری (Inverter Compressor) استفاده میکنند، نصب میشود. وظیفه آن دریافت برق شهر، یکسوسازی و تبدیل آن به سیگنال کنترلی مناسب برای راهاندازی نرم (Soft Start) و تنظیم دور متغیر کمپرسور بر اساس نیاز سرمایشی دستگاه است.
E. دستگاهها و سیستمهای سازگار
اطلاعات کافی در منابع معتبر یافت نشد. فهرست کامل و رسمی مدلهای یخچال و ساید بای ساید سازگار با شماره فنی DA41-00784A در منابع عمومی در دسترس نبود. برای اطمینان از سازگاری کامل، پیشنهاد میشود شماره فنی حکشده روی برد دستگاه خود را با کد قطعه مصرفی در دفترچه راهنما یا برچسب پشت یخچال مطابقت دهید.
F. مدلها و نسخههای مشابه
برد DA41-00784A بر اساس منابع فروشندگان قطعات، دیگر تحت شماره اصلی تولید نشده و با شمارههای جایگزین DA92-00228E و DA92-00228F عرضه میشود. این دو شماره از نظر عملکردی معادل نسخه اصلی هستند، اما پیش از خرید باید ظاهر و محل کانکتورها با نمونه اصلی مقایسه شود.
G. مزایا
- افزایش راندمان انرژی به دلیل کنترل دقیق دور کمپرسور
- کاهش نوسان دمایی داخل یخچال
- کاهش صدای راهاندازی کمپرسور
- افزایش طول عمر کمپرسور در مقایسه با سیستمهای غیر اینورتری
H. محدودیتها و معایب
- حساسیت بالا به نوسانات برق شهر
- هزینه تعمیر و تعویض بالاتر نسبت به بردهای کنترل ساده
- عدم تولید شماره فنی اصلی و نیاز به استفاده از نسخههای جایگزین (DA92-00228E/F)
- نیاز به تشخیص دقیق قبل از تعویض، به دلیل شباهت ظاهری با بردهای مشابه
I. روشهای تست
- بررسی ولتاژ ورودی AC با مولتیمتر روی کانکتور ورودی برق
- اندازهگیری ولتاژ DC خروجی بعد از یکسوساز (روی خازنهای اصلی)
- بررسی سلامت فیوز اصلی با اهممتر در حالت خاموش و برقکشیدهشده
- بررسی بصری خازنهای الکترولیتی از نظر نشتی یا برآمدگی
- تست مقاومت سیمپیچهای کمپرسور از طریق کانکتور خروجی برد
J. چکلیست تست
- یخچال کاملاً از برق کشیده شده است
- ظاهر برد از نظر سوختگی یا بوی سوختگی بررسی شده است
- خازنهای الکترولیتی از نظر نشتی بررسی شدهاند
- فیوز اصلی برد تست شده است
- کانکتورها از نظر شلبودن یا زنگزدگی بررسی شدهاند
- ولتاژ ورودی و خروجی برد اندازهگیری شده است
K. خرابیهای رایج
- سوختن فیوز ورودی برد
- خرابی ترانزیستورهای قدرت (IPM) به دلیل داغکردن بیشازحد
- نشتی یا اتصالی خازنهای الکترولیتی
- آسیب دیدن ترانسفورماتور به دلیل نوسان برق
- خرابی لحیمکاری (Cold Solder Joint) در اثر ارتعاش دستگاه و فرسودگی طبیعی ناشی از قدمت تولید (۲۰۱۳)
L. علائم خرابی
- روشن نشدن یا کار نکردن کمپرسور
- سرد نکردن یخچال یا فریزر
- خاموش و روشن شدن مکرر (قطع و وصل) کمپرسور
- شنیده شدن صدای تیکتیک یا وزوز از پشت دستگاه
- نمایش کد خطا روی صفحه نمایش (در صورت وجود)
M. دلایل خرابی
- نوسانات و افتوخیز ولتاژ برق شهر
- عدم استفاده از محافظ برق مناسب
- گرمای بیشازحد پشت یخچال به دلیل تهویه نامناسب
- فرسودگی طبیعی قطعات الکترونیکی پس از حدود یک دهه کارکرد از تاریخ تولید (۲۰۱۳)
- رطوبت یا نفوذ آب به داخل بدنه برد
N. روشهای عیبیابی
- بررسی برق ورودی به یخچال با استفاده از مولتیمتر
- باز کردن پنل پشت دستگاه و دسترسی به برد اینورتر
- بازرسی چشمی برد از نظر سوختگی، نشتی خازن یا لحیمهای ترکخورده
- تست فیوز و مقایسه ولتاژ ورودی و خروجی با مقادیر استاندارد
- در صورت عدم تشخیص مشکل، بررسی سیمپیچ کمپرسور بهصورت مجزا
O. آموزش تعویض مرحلهبهمرحله
- یخچال را از برق بکشید و چند دقیقه صبر کنید تا خازنها تخلیه شوند
- پنل پشت دستگاه (محفظه کمپرسور) را با پیچگوشتی مناسب باز کنید
- عکس یا یادداشت از نحوه قرارگیری تمام کانکتورهای متصل به برد تهیه کنید
- تمام کانکتورها را بهآرامی از برد جدا کنید
- پیچهای نگهدارنده برد را باز کرده و برد قدیمی (DA41-00784A) را خارج کنید
- برد جدید (DA41-00784A یا معادل DA92-00228E/F) را در جای خود قرار داده و پیچها را ببندید
- کانکتورها را دقیقاً مطابق عکس اولیه به برد جدید وصل کنید
- پنل پشت دستگاه را ببندید و یخچال را به برق وصل کنید
- عملکرد کمپرسور و سرمایش دستگاه را به مدت چند ساعت زیر نظر بگیرید
P. نکات نصب
- قبل از شروع کار حتماً برق دستگاه را قطع کنید
- از دستکش عایق برای جلوگیری از تخلیه الکتریسیته ساکن استفاده کنید
- محل قرارگیری و جهت کانکتورها را دقیقاً مطابق برد اصلی رعایت کنید
- پیچها را با گشتاور مناسب ببندید تا به برد فشار وارد نشود
Q. نکات نگهداری
- گرد و غبار پشت یخچال را بهصورت دورهای تمیز کنید
- فضای کافی برای تهویه هوا در پشت دستگاه در نظر بگیرید
- از محافظ نوسان برق برای جلوگیری از آسیب به برد استفاده کنید
- در صورت مشاهده هرگونه صدای غیرعادی، سریعاً بررسی فنی انجام دهید
R. روشهای افزایش طول عمر
- استفاده از محافظ ولتاژ (Voltage Stabilizer) مناسب
- پرهیز از خاموش و روشن کردن مکرر و بیمورد یخچال
- نصب دستگاه در محیط با تهویه مناسب و دور از منابع حرارتی
- سرویس دورهای و تمیزکاری کندانسور و فنهای خنککننده
S. نکات مهم هنگام خرید
- شماره فنی دقیق (DA41-00784A یا معادلهای DA92-00228E/F) را با نمونه روی دستگاه خود مطابقت دهید
- ظاهر برد (محل کانکتورها، تعداد پینها، اندازه هیتسینک) را با نمونه اصلی مقایسه کنید
- در صورت نبود اطمینان از تطابق کامل، پیش از خرید با کارشناس فنی فروشگاه مشورت کنید
- از تهیه قطعه از منابع نامعتبر که تضمین اصالت ندارند خودداری کنید
T. جدول مقایسه مدلهای مشابه
| شماره فنی | نوع قطعه | نکته |
|---|---|---|
| DA41-00784A | برد اینورتر کمپرسور | شماره اصلی درجشده روی برچسب نمونه بررسیشده (VER1.4 / 2013.10.19) |
| DA92-00228E | برد اینورتر کمپرسور | شماره جایگزین معرفیشده توسط فروشندگان قطعات |
| DA92-00228F | برد اینورتر کمپرسور | شماره جایگزین معرفیشده توسط فروشندگان قطعات |
| سایر موارد | — | اطلاعات کافی در منابع معتبر یافت نشد |
توجه: این جدول صرفاً جهت آشنایی با خانواده محصول و شمارههای جایگزین است و بهمعنای قابلیت جایگزینی مستقیم با سایر خانوادههای برد اینورتر سامسونگ (مانند DA92-00215 یا DA92-00763) نیست.
U. سوالات متداول تخصصی
۱. برد اینورتر کمپرسور DA41-00784A دقیقاً چه کاری انجام میدهد؟
این برد توان الکتریکی ورودی را کنترل و به سیگنال مناسب برای راهاندازی و تنظیم دور کمپرسور اینورتری تبدیل میکند.
۲. چگونه بفهمم این برد خراب شده است؟
مهمترین علامت، روشن نشدن یا کار نکردن کمپرسور و در نتیجه سرد نشدن یخچال است.
۳. آیا DA92-00228E و DA92-00228F با DA41-00784A یکسان هستند؟
بر اساس منابع فروشندگان قطعات، این دو شماره بهعنوان جایگزین DA41-00784A معرفی شدهاند، اما قبل از خرید باید ظاهر و پینبندی مقایسه شود.
۴. آیا میتوان این برد را خودم تعویض کنم؟
در صورت داشتن دانش فنی پایه و رعایت نکات ایمنی برق امکانپذیر است، اما توصیه میشود توسط تکنسین مجرب انجام شود.
۵. علت اصلی خرابی این نوع برد چیست؟
نوسانات برق شهر، گرمای بیشازحد و فرسودگی طبیعی ناشی از قدمت تولید از رایجترین دلایل خرابی هستند.
۶. آیا استفاده از محافظ برق ضروری است؟
بله، بهشدت توصیه میشود تا از آسیب ناشی از نوسانات برق جلوگیری شود.
۷. آیا خرابی این برد باعث نشتی گاز مبرد میشود؟
خیر، خرابی برد ارتباطی مستقیم با سیستم گاز مبرد ندارد و صرفاً روی عملکرد الکتریکی کمپرسور تأثیر میگذارد.
۸. چرا کمپرسور بهطور مکرر قطع و وصل میشود؟
این حالت معمولاً نشانه ضعف در مدار کنترل یا خرابی بخشی از قطعات قدرت روی برد است.
۹. آیا امکان تعمیر برد بهجای تعویض کامل وجود دارد؟
در برخی موارد (مانند تعویض خازن یا فیوز) تعمیر ممکن است، اما در خرابی IC اصلی معمولاً تعویض کامل برد توصیه میشود.
۱۰. چگونه از اصالت برد قبل از نصب مطمئن شوم؟
مطابقت دقیق شماره فنی، ظاهر برد و محل کانکتورها با نمونه اصلی بهترین روش تشخیص است.
V. جمعبندی فنی
برد کنترل اینورتر کمپرسور با شماره فنی DA41-00784A (نسخه VER1.4، تولید ۲۰۱۳.۱۰.۱۹) یکی از حساسترین قطعات الکترونیکی یخچال فریزر و ساید بای ساید سامسونگ است که مستقیماً بر عملکرد سرمایشی و راندمان انرژی تأثیر میگذارد. با توجه به توقف تولید شماره اصلی، این قطعه در حال حاضر عمدتاً تحت شمارههای جایگزین DA92-00228E و DA92-00228F عرضه میشود. انتخاب صحیح این قطعه باید بر اساس تطابق دقیق شماره فنی و ظاهر برد با دستگاه انجام شود و در صورت بروز هرگونه علامت خرابی، بررسی و تعویض بهموقع میتواند از آسیب بیشتر به سیستم کمپرسور جلوگیری کند.
W. منابع
- عنوان: Refrigerator Motherboard Inverter Control Card Compatible for Samsung DA41-00784A DA92-00228E DA92-00228F | وبسایت: Amazon.com | آدرس: https://www.amazon.com/Refrigerator-Motherboard-DA41-00784A-DA92-00228E-DA92-00228F/dp/B0F8NP4CRC
- عنوان: Compatible For Samsung Refrigerator Control Board DA41-00784A Fridge Circuit PCB DA92-00228E DA92-00228F | وبسایت: Amazon.com | آدرس: https://www.amazon.com/Compatible-Refrigerator%EF%BC%8C-DA41-00784A-DA92-00228E-DA92-00228F/dp/B0F38RNZ7B
- عنوان: DA92-00228E DA92-00228F DA41-00784A Motherboard Inverter Board For Samsung Refrigerator | وبسایت: Amazon.com | آدرس: https://www.amazon.com/DA92-00228E-DA92-00228F-DA41-00784A-Motherboard-Refrigerator/dp/B0DFP9PT13
- عنوان: Samsung DA41-00784A SMG PART | وبسایت: samsungparts.com | آدرس: https://samsungparts.com/products/da41-00784a
