زغال موتور ماشین لباسشویی با پایه برنجی

A. معرفی کوتاه

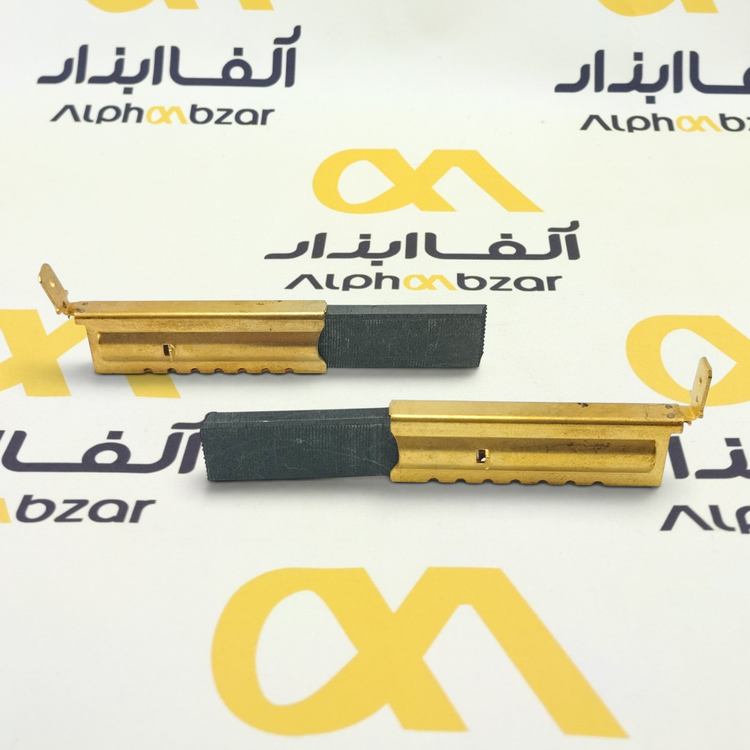

زغال موتور یکی از حیاتی‌ترین اجزای موتورهای جاروبی (Universal Motor) در ماشین لباسشویی است. این قطعه کوچک از جنس گرافیت-کربن فشرده، جریان برق را از طریق تماس مستقیم با کموتاتور به سیم‌پیچ آرمیچر می‌رساند. نمونه موجود در تصویر شامل دو عدد زغال مستطیلی رنگ خاکستری تیره است که هرکدام در یک نگه‌دارنده (Holder) فلزی رنگ طلایی/برنجی قرار گرفته و یک ترمینال فلزی برای اتصال سیم از انتهای آن بیرون آمده است. شیارهای موجود روی پایه برنجی برای فنر فشاردهنده زغال به سمت کموتاتور طراحی شده‌اند.

B. مشخصات فنی کامل

C. ویژگی‌ها

• فروش به‌صورت جفت (۲ عدد) مطابق نیاز استاندارد موتورهای جاروبی
• پایه برنجی مقاوم در برابر حرارت و سایش با شیارهای مخصوص فنر
• ترمینال فلزی آماده اتصال سریع سیم برق بدون نیاز به لحیم‌کاری
• سطح تماس صاف زغال جهت کاهش جرقه‌زنی و افزایش راندمان انتقال جریان

D. کاربردها

• انتقال جریان الکتریکی از سیم‌پیچ ثابت (استاتور) به آرمیچر چرخان موتور از طریق کموتاتور
• تعویض دوره‌ای در موتورهای جاروبی ماشین لباسشویی به‌عنوان قطعه مصرفی
• رفع مشکلات ناشی از فرسایش زغال قدیمی مانند افت گشتاور موتور

E. دستگاه‌ها و سیستم‌های سازگار

این زغال با موتورهای جاروبی (Universal/Brushed Motor) ماشین لباسشویی‌های تمام‌اتوماتیک که از نگه‌دارنده برنجی با ابعاد و شکل مشابه استفاده می‌کنند، سازگار است. با توجه به تنوع بالای موتورهای جاروبی در برندهای مختلف، مطابقت ابعاد پایه و طول ترمینال با نمونه اصلی موتور پیش از خرید ضروری است.

F. مدل‌ها و نسخه‌های مشابه

• زغال موتور با پایه برنجی و ترمینال فیش‌دار (نمونه موجود در تصویر)
• زغال موتور با سیم رابط بلند به‌جای ترمینال فیش‌دار
• زغال موتور بدون نگه‌دارنده (فقط بلوک کربنی، جهت نصب در جاذغالی‌های ثابت دستگاه)

G. مزایا

• هزینه تعویض پایین نسبت به تعویض کامل موتور
• نصب نسبتاً ساده با ترمینال فیش‌دار آماده اتصال
• افزایش راندمان و کاهش جرقه‌زنی موتور در صورت استفاده از زغال باکیفیت

H. محدودیت‌ها و معایب

• قطعه‌ای مصرفی است و با گذشت زمان و ساعات کارکرد موتور فرسوده می‌شود
• در صورت عدم تطابق دقیق ابعاد، ممکن است تماس مناسب با کموتاتور برقرار نشود
• کیفیت گرافیت زغال‌های غیراستاندارد می‌تواند عمر کموتاتور را نیز کاهش دهد

I. روش‌های تست

1. موتور را از دستگاه جدا کرده و پوشش دسترسی به زغال‌ها را باز کنید.
2. طول باقی‌مانده هر زغال را با نمونه نو مقایسه کنید تا میزان سایش مشخص شود.
3. با مولتی‌متر، پیوستگی الکتریکی بین ترمینال زغال و سطح تماس کربنی را بررسی کنید.
4. فنر پشت زغال را از نظر فشار کافی برای تماس با کموتاتور آزمایش کنید.

J. چک‌لیست تست

• ☐ بررسی طول باقی‌مانده زغال نسبت به حداقل مجاز
• ☐ بررسی صافی و عدم ترک‌خوردگی سطح تماس کربن
• ☐ تست پیوستگی الکتریکی ترمینال تا سطح زغال
• ☐ بررسی فشار فنر و حرکت آزاد زغال درون نگه‌دارنده برنجی
• ☐ بررسی عدم وجود سوختگی یا رنگ‌پریدگی غیرعادی روی پایه برنجی

K. خرابی‌های رایج

• سایش کامل زغال تا زیر حداقل طول مجاز
• شکستن یا ترک‌خوردن بلوک کربنی در اثر ضربه یا فشار نامناسب
• ضعیف شدن فنر پشت زغال و کاهش فشار تماس با کموتاتور
• سوختگی ترمینال فلزی به‌دلیل اتصال شل یا جرقه‌زنی مداوم

L. علائم خرابی

• کاهش محسوس گشتاور و قدرت موتور هنگام شستشو یا خشک‌کن
• صدای وزوز یا خش‌خش غیرعادی از داخل موتور
• توقف ناگهانی موتور در میانه چرخه یا استارت نخوردن
• بوی سوختگی یا مشاهده جرقه بیش‌ازحد از ناحیه موتور

M. دلایل خرابی

• ساعات کارکرد بالا و فرسایش طبیعی گرافیت زغال
• کیفیت پایین گرافیت در زغال‌های غیراستاندارد
• آلودگی یا خراش روی سطح کموتاتور که سایش زغال را تشدید می‌کند
• نوسانات برق و جرقه‌زنی مکرر بین زغال و کموتاتور

N. روش‌های عیب‌یابی

1. ابتدا اتصال برق ورودی به موتور و سالم بودن سیم‌های رابط را بررسی کنید.
2. موتور را باز کرده و طول هر دو زغال را اندازه‌گیری و با یکدیگر مقایسه کنید.
3. سطح کموتاتور را از نظر آلودگی، سوختگی یا زبری بررسی و در صورت نیاز تمیز کنید.
4. با مولتی‌متر، مقاومت سیم‌پیچ‌های استاتور و آرمیچر را برای رد احتمال خرابی سایر بخش‌ها تست کنید.
5. در صورت سایش بیش‌ازحد یا شکستگی زغال‌ها، هر دو زغال را هم‌زمان تعویض کنید.

O. آموزش تعویض مرحله‌به‌مرحله

1. دستگاه را کاملاً از برق بکشید و در صورت نیاز موتور را از روی شاسی باز کنید.
2. سیم متصل به ترمینال هر زغال را جدا کنید.
3. پیچ یا زبانه نگه‌دارنده پایه برنجی زغال را باز کرده و مجموعه زغال قدیمی را خارج کنید.
4. زغال جدید را در همان جهت و محل قبلی جای‌گذاری کنید.
5. پیچ‌ها را ببندید و مطمئن شوید فنر پشت زغال، آن را به‌درستی به سمت کموتاتور فشار می‌دهد.
6. سیم‌های ترمینال را مطابق حالت قبلی متصل کنید.
7. موتور را دوباره سوار کرده و پیش از بستن کامل دستگاه، عملکرد آن را تست کنید.

P. نکات نصب

• پیش از هرگونه اقدام، دستگاه را کاملاً از برق جدا کنید.
• هر دو زغال موتور را هم‌زمان و به‌صورت جفت تعویض کنید تا سایش یکنواخت باشد.
• از تماس دست چرب یا آلوده با سطح کربنی زغال و کموتاتور خودداری کنید.
• پس از نصب، از حرکت آزاد زغال درون نگه‌دارنده برنجی و عدم گیر کردن آن مطمئن شوید.

Q. نکات نگهداری

• به‌صورت دوره‌ای گرد و غبار کربنی داخل محفظه موتور را تمیز کنید.
• از ورود رطوبت یا کف شوینده به محفظه موتور و زغال‌ها جلوگیری کنید.
• در صورت مشاهده جرقه‌زنی بیش‌ازحد، سطح کموتاتور را بررسی و در صورت نیاز سرویس کنید.

R. روش‌های افزایش طول عمر

• اجتناب از اضافه‌بار مداوم روی موتور با ریختن بیش‌ازحد لباس در دستگاه
• استفاده از زغال با کیفیت گرافیت مناسب به‌جای نمونه‌های بسیار ارزان و بی‌کیفیت
• بازدید دوره‌ای وضعیت سایش زغال‌ها پیش از رسیدن به حداقل طول مجاز

S. نکات مهم هنگام خرید

• ابعاد پایه برنجی و طول کلی زغال را با نمونه فرسوده موتور خود مطابقت دهید.
• نوع اتصال (ترمینال فیش‌دار یا سیم رابط) را با محل اتصال موتور خود بررسی کنید.
• زغال‌ها را همیشه به‌صورت جفت (۲ عدد) خریداری کنید تا سایش یکنواخت باشد.
• در صورت عدم اطمینان از تطابق، تصویر زغال قدیمی و مدل موتور خود را برای مشاوره ارسال کنید.

T. جدول مقایسه مدل‌های مشابه

U. سوالات متداول تخصصی

V. جمع‌بندی فنی

زغال موتور با پایه برنجی، یکی از قطعات مصرفی کلیدی موتورهای جاروبی ماشین لباسشویی است که وظیفه انتقال جریان برق به کموتاتور آرمیچر را بر عهده دارد. با توجه به ماهیت سازگار و عمومی این نوع زغال، تطبیق دقیق ابعاد پایه، نوع ترمینال و طول کلی قطعه با نمونه فرسوده موتور پیش از خرید و نصب ضروری است. تعویض هم‌زمان هر دو زغال و رعایت نکات ایمنی هنگام باز کردن موتور، به عملکرد صحیح و افزایش طول عمر موتور کمک می‌کند.
