مشخصات اولیه و شناسایی محصول

B. مشخصات فنی کامل

C. ویژگی‌ها

• دارای ۷ قطعه ابزار با اندازه‌های متفاوت.
• طراحی شده برای سرویس کاسه نمد شفت کمپرسور سیستم A/C.
• امکان انتخاب قطعه متناسب با ابعاد کاسه نمد و شفت کمپرسور.
• بدنه فلزی استوانه‌ای با فرم مناسب برای استفاده در عملیات نصب و خارج‌سازی.
• درپوش‌های رنگی امکان تفکیک ظاهری قطعات را فراهم می‌کنند.
• برای تعمیرکاران سیستم تهویه مطبوع خودرو و تعمیرکاران کمپرسور کاربرد دارد.
• به‌کارگیری ابزار مناسب می‌تواند احتمال آسیب به محل نشیمن کاسه نمد را نسبت به روش‌های غیرتخصصی کاهش دهد.

D. کاربردها

کاربرد اصلی این ست، انجام عملیات سرویس کاسه نمد قسمت شفت کمپرسور کولر خودرو است. در کمپرسورهای دارای Shaft Seal، این قطعه در قسمت جلویی کمپرسور و اطراف شفت قرار دارد و وظیفه آن جلوگیری از خروج مبرد و روغن از محل عبور شفت است.

کاربردهای اصلی

• خارج کردن کاسه نمد فرسوده کمپرسور.
• نصب کاسه نمد جدید.
• کمک به هم‌راستا نگه داشتن کاسه نمد هنگام نصب.
• سرویس کمپرسورهای سیستم تهویه مطبوع خودرو.
• تعمیر کمپرسور پس از مشاهده نشتی واقعی از ناحیه شفت.

E. دستگاه‌ها و سیستم‌های سازگار

این ابزار برای سیستم‌های تهویه مطبوع خودرو و کمپرسورهایی طراحی شده است که ساختار کاسه نمد شفت آنها با ابعاد و فرم یکی از قطعات ست مطابقت داشته باشد.

منابع فروش ابزارهای مشابه، استفاده از ست‌های ۷ عددی را برای گروه‌هایی از کمپرسورهای Sanden، Denso، Ford، Hyundai، Mercedes-Benz، BMW، Honda، Chevrolet و برخی کمپرسورهای دیگر ذکر کرده‌اند؛ اما این فهرست به یک ست مشابه مربوط است و برای محصول حاضر سازگاری قطعی با تمام این مدل‌ها قابل تأیید نیست.

بنابراین روش صحیح انتخاب، مقایسه ابعاد و فرم کاسه نمد و دستورالعمل سرویس همان مدل کمپرسور با ابزار است؛ صرفاً نام خودرو برای تعیین سازگاری کافی نیست.

F. مدل‌ها و نسخه‌های مشابه

ابزارهای سرویس Shaft Seal کمپرسور در بازار به صورت تک‌قطعه، ست‌های چندقطعه و کیت‌های اختصاصی برای گروه خاصی از کمپرسورها عرضه می‌شوند.

G. مزایا

• وجود چند سایز در یک مجموعه.
• امکان استفاده برای کمپرسورهای مختلف، مشروط به تطابق واقعی ابعاد.
• طراحی اختصاصی‌تر نسبت به استفاده از پیچ‌گوشتی یا ابزارهای نامناسب.
• کاهش احتمال وارد کردن نیروی نامتقارن به کاسه نمد هنگام نصب.
• مناسب برای تعمیرگاه‌های کولر خودرو و تعمیرکاران کمپرسور.
• تفکیک آسان قطعات با رنگ‌بندی ظاهری.

H. محدودیت‌ها و معایب

• سازگاری با همه کمپرسورها تضمین‌شده نیست.
• شماره فنی و مشخصات سازنده این نمونه از روی تصویر مشخص نیست.
• ممکن است برخی کمپرسورها به ابزار اختصاصی سازنده نیاز داشته باشند.
• استفاده از سایز نامناسب می‌تواند به کاسه نمد یا محل نشیمن آن آسیب بزند.
• این ست به تنهایی تمام ابزارهای لازم برای بازسازی کمپرسور را تشکیل نمی‌دهد.
• برای برخی کمپرسورها به ابزار محافظ شفت، خارکش، پولی‌کش یا ابزارهای مکمل نیاز است.

I. روش‌های تست

۱. بررسی ظاهری ابزار

قبل از استفاده، سطح ابزار باید تمیز و بدون پلیسه، ترک، خوردگی شدید یا تغییر شکل باشد. لبه‌ای که با کاسه نمد تماس دارد نباید زبر یا آسیب‌دیده باشد.

۲. بررسی اندازه

قطر ابزار باید با ابعاد کاسه نمد و ساختار محل نصب مطابقت داشته باشد. اندازه‌گیری با کولیس برای انتخاب قطعه مناسب توصیه می‌شود.

۳. تست قرارگیری

ابزار انتخاب‌شده باید بدون گیرکردن غیرعادی و بدون لقی شدید در موقعیت موردنظر قرار گیرد.

۴. بررسی هم‌محوری

هنگام نصب، ابزار باید نسبت به محور شفت و کاسه نمد هم‌راستا باشد. وارد کردن نیروی جانبی می‌تواند باعث نصب کج کاسه نمد شود.

J. چک‌لیست تست

• بررسی سلامت ظاهری هر ۷ قطعه
• بررسی نبودن پلیسه و لبه تیز
• اندازه‌گیری قطر ابزار در صورت نیاز
• تطبیق ابزار با کاتالوگ یا دستورالعمل کمپرسور
• تمیز کردن شفت و محل نشیمن کاسه نمد
• بررسی سلامت شفت کمپرسور
• بررسی وجود خوردگی یا شیار روی شفت
• اطمینان از هم‌محوری ابزار و شفت
• استفاده از کاسه نمد جدید و مناسب همان کمپرسور
• تست نشتی پس از تکمیل تعمیر

K. خرابی‌های رایج

• کج شدن کاسه نمد هنگام نصب.
• آسیب دیدن لبه آب‌بندی کاسه نمد.
• ورود گردوغبار به محل نصب.
• آسیب دیدن شفت بر اثر استفاده از ابزار نامناسب.
• انتخاب اشتباه سایز ابزار.
• استفاده مجدد از کاسه نمدی که برای تعویض خارج شده است.
• وجود شیار یا خوردگی روی شفت که باعث نشتی مجدد می‌شود.

L. علائم خرابی

مهم‌ترین نشانه مرتبط با خرابی Shaft Seal، مشاهده نشتی واقعی مبرد از قسمت جلویی کمپرسور و اطراف شفت است. آثار روغن به تنهایی برای تشخیص قطعی کافی نیست.

• وجود نشتی مبرد در ناحیه شفت کمپرسور.
• وجود آثار روغن در اطراف محل آب‌بندی همراه با تأیید نشتی.
• کاهش تدریجی شارژ مبرد سیستم.
• کاهش عملکرد سرمایش در صورت تأیید نشتی و کاهش شارژ.
• تکرار نشتی پس از تعویض کاسه نمد، در صورت وجود مشکل در شفت یا محل نشیمن.

M. دلایل خرابی

• فرسودگی طبیعی کاسه نمد.
• آسیب یا خوردگی سطح شفت.
• آلودگی یا ورود ذرات خارجی به محل آب‌بندی.
• نصب نادرست کاسه نمد.
• استفاده از کاسه نمد نامتناسب با کمپرسور.
• ایجاد فشار یا آسیب مکانیکی هنگام سرویس کمپرسور.
• مشکلات مکانیکی کمپرسور که باعث حرکت غیرطبیعی شفت می‌شوند.

N. روش‌های عیب‌یابی

1. ابتدا نشتی را تأیید کنید. صرف مشاهده روغن در اطراف کمپرسور به معنی خرابی قطعی Shaft Seal نیست.
2. محل دقیق نشتی را مشخص کنید. نشتی ممکن است از شلنگ، اتصالات، پوسته کمپرسور یا قسمت شفت باشد.
3. وضعیت شفت را بررسی کنید. وجود لقی یا آسیب سطحی می‌تواند باعث خراب شدن مجدد کاسه نمد شود.
4. کاسه نمد را از نظر ابعاد بررسی کنید. کاسه نمد باید مخصوص همان کمپرسور یا جایگزین تأییدشده باشد.
5. محل نشیمن را تمیز کنید. هرگونه آلودگی می‌تواند مانع نشستن صحیح قطعه شود.
6. بعد از تعمیر تست نشتی انجام دهید. تنها پس از تأیید عدم نشتی، تعمیر را تکمیل‌شده در نظر بگیرید.

O. آموزش تعویض مرحله‌به‌مرحله

1. سیستم تهویه مطبوع را با تجهیزات مجاز تخلیه و مبرد را بازیابی کنید.
2. کمپرسور را مطابق دستورالعمل خودرو یا کمپرسور برای دسترسی به قسمت جلویی آماده کنید.
3. صفحه و مجموعه کلاچ کمپرسور را طبق دستورالعمل همان مدل باز کنید.
4. خار نگهدارنده کاسه نمد را با انبر مناسب خارج کنید؛ در صورت وجود چنین خاری.
5. اطراف شفت، محل نشیمن کاسه نمد و سطح قابل دسترس کمپرسور را کاملاً تمیز کنید.
6. در صورت نیاز از محافظ شفت استفاده کنید تا هنگام خارج کردن یا نصب کاسه نمد، لبه آب‌بندی یا شفت آسیب نبیند.
7. ابزار مناسب را بر اساس ساختار و اندازه کاسه نمد انتخاب کنید.
8. ابزار را به شکل صحیح با کاسه نمد درگیر کنید و با نیروی کنترل‌شده آن را خارج کنید.
9. کاسه نمد قدیمی را مجدداً استفاده نکنید.
10. محل نصب را از نظر خراش، پلیسه، آلودگی و آسیب بررسی کنید.
11. کاسه نمد جدید را طبق دستورالعمل سازنده و با روان‌کاری مجاز آماده کنید.
12. ابزار نصب مناسب را انتخاب کرده و کاسه نمد را کاملاً هم‌محور با شفت قرار دهید.
13. نیروی نصب را به شکل یکنواخت اعمال کنید و از ضربه مستقیم به قسمت آب‌بندی خودداری کنید.
14. خار نگهدارنده و قطعاتی را که در فرآیند باز شده‌اند، مجدداً نصب کنید.
15. کلاچ کمپرسور را طبق مشخصات سازنده نصب و تنظیم کنید.
16. سیستم را طبق روش استاندارد و مشخصات خودرو و کمپرسور تخلیه هوا، وکیوم و شارژ کنید.
17. در پایان، سیستم را از نظر نشتی و عملکرد سرمایش بررسی کنید.

ترتیب دقیق عملیات می‌تواند بین کمپرسورهای مختلف متفاوت باشد؛ دستورالعمل تعمیراتی همان مدل کمپرسور اولویت دارد.

P. نکات نصب

• قبل از نصب، سطح شفت و محل نشیمن کاملاً تمیز باشد.
• از لمس مستقیم سطوح حساس آب‌بندی با دست آلوده خودداری کنید.
• ابزار نصب باید کاملاً هم‌محور با شفت باشد.
• برای جا زدن کاسه نمد از ضربه مستقیم و نامتقارن استفاده نکنید.
• از روغن یا روان‌کننده‌ای استفاده کنید که با نوع کاسه نمد و مبرد سیستم سازگار باشد.
• اگر شفت دارای شیار، خوردگی یا لقی غیرعادی است، صرفاً تعویض کاسه نمد ممکن است مشکل را برطرف نکند.
• قطعه جدید باید دقیقاً با کمپرسور سازگار باشد.

Q. نکات نگهداری

• ابزارها را پس از استفاده تمیز کنید.
• از نگهداری ابزار در محیط مرطوب خودداری کنید.
• سطوح تماس ابزار را از ضربه و خراش محافظت کنید.
• قطعات را در یک جعبه یا محفظه مناسب نگهداری کنید تا سایزها با یکدیگر مخلوط نشوند.
• در صورت مشاهده زنگ‌زدگی یا پلیسه، ابزار را قبل از استفاده بررسی کنید.

R. روش‌های افزایش طول عمر

• از هر قطعه فقط در محدوده ابعادی مناسب استفاده کنید.
• از وارد کردن نیروی بیش از حد به ابزار خودداری کنید.
• ابزار را برای کاربردهای ضربه‌ای نامرتبط استفاده نکنید.
• پس از هر بار استفاده، آلودگی و روغن اضافی را پاک کنید.
• از ابزار آسیب‌دیده برای نصب کاسه نمد استفاده نکنید.
• قطعات را در شرایط خشک و دور از مواد خورنده نگهداری کنید.

S. نکات مهم هنگام خرید

هنگام خرید این نوع ست، تعداد قطعات به تنهایی معیار مناسبی برای انتخاب نیست. مهم‌ترین موضوع، تطابق واقعی ابزار با کاسه نمد و کمپرسوری است که قرار است تعمیر شود.

• تعداد قطعات ست را بررسی کنید.
• قطر داخلی و خارجی ابزارها را از فروشنده دریافت کنید.
• مدل‌های کمپرسور تحت پوشش ست را بررسی کنید.
• در صورت وجود، Part Number سازنده را بررسی کنید.
• کیفیت ماشین‌کاری و نبودن پلیسه را بررسی کنید.
• در صورت امکان، ابزار را با کاسه نمد واقعی کمپرسور تطبیق دهید.
• اگر کمپرسور خاصی دارید، ابتدا مدل کمپرسور را مشخص کنید و سپس ابزار را انتخاب کنید.

T. جدول مقایسه مدل‌های مشابه

نام برند، مدل و Part Number دقیق ست‌های مقایسه‌ای که در این جدول آمده‌اند، برای محصول حاضر قابل انتساب نیستند.

U. سوالات متداول تخصصی

V. جمع‌بندی فنی

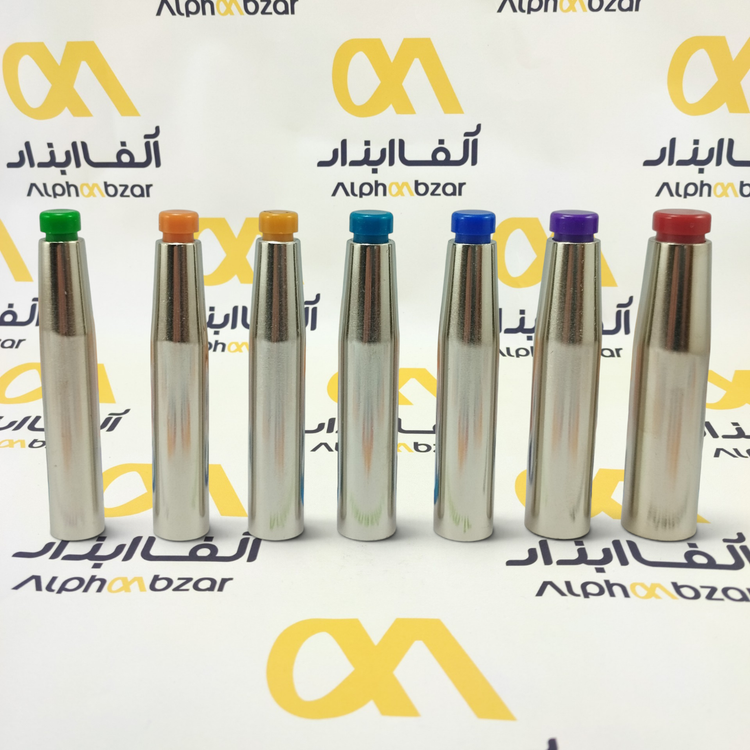

ست ۷ عددی موجود در تصویر یک مجموعه ابزار تخصصی برای سرویس کاسه نمد شفت کمپرسور کولر خودرو است. ساختار چندسایزه این نوع ست به تعمیرکار اجازه می‌دهد بر اساس ابعاد کاسه نمد و کمپرسور، ابزار مناسب را انتخاب کند.

نکته کلیدی در استفاده از این ابزار، انتخاب سایز صحیح و هم‌محوری کامل هنگام نصب است. استفاده از ابزار نامناسب یا وارد کردن نیروی جانبی می‌تواند باعث آسیب به کاسه نمد، شفت یا محل نشیمن شود.

بررسی منابع فنی همچنین نشان می‌دهد که برای برخی کمپرسورها، سازندگان ابزارهای اختصاصی برای خارج کردن و نصب Shaft Seal در نظر گرفته‌اند و در بعضی دستورالعمل‌های تعمیراتی استفاده از محافظ شفت نیز توصیه شده است.

بنابراین این ست را باید یک مجموعه ابزار سرویس کاسه نمد کمپرسور در نظر گرفت، نه یک ابزار عمومی که بدون بررسی بتوان آن را برای تمام کمپرسورهای خودرو استفاده کرد.
