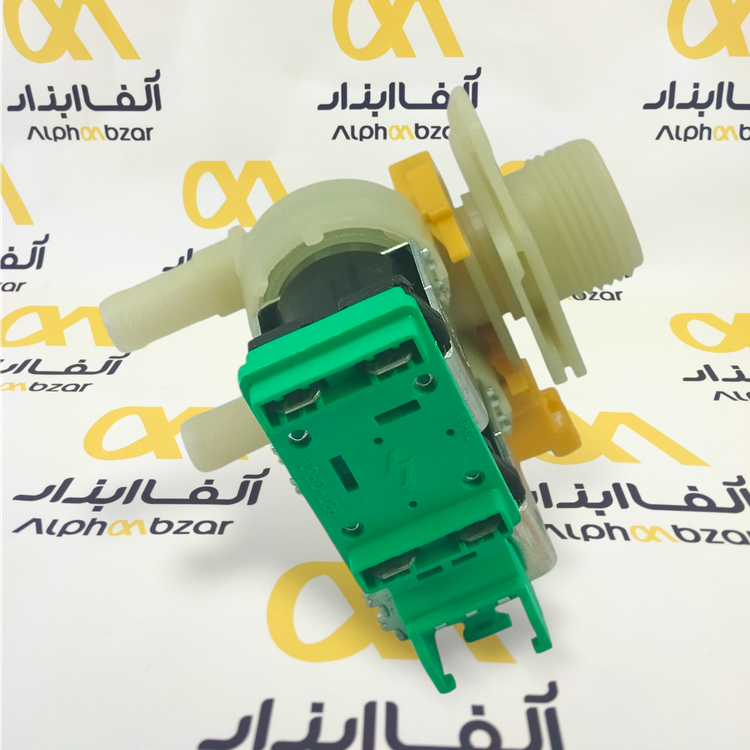

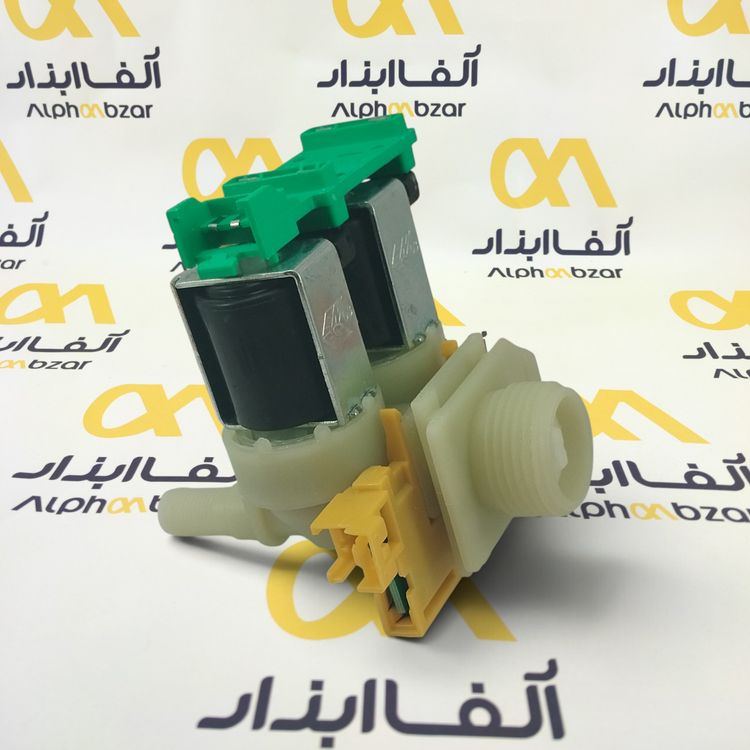

شیر برقی لباسشویی بوش مدل FCD90A

A. معرفی کوتاه

شیر برقی (Solenoid Valve) ورودی آب مدل FCD90A، یک قطعه حیاتی و تخصصی در سیستم آبرسانی ماشین‌های لباسشویی، به‌ویژه محصولات برند بوش (Bosch) و زیمنس (Siemens) است. این شیر برقی که به عنوان یک شیر "دو قلو" (Dual Valve) با زاویه ورودی 90 درجه شناخته می‌شود، وظیفه کنترل الکترونیکی ورود آب سرد و گرم (یا کنترل مسیرهای مختلف آب سرد برای جاپودری‌های چندبخشی در مدل‌های تک‌ورودی) به داخل دیگ را بر عهده دارد. با دریافت فرمان از برد الکترونیکی و فعال شدن بوبین‌ها، دریچه‌های لاستیکی باز شده و اجازه می‌دهند آب با فشار شهری وارد دستگاه شود.

B. مشخصات فنی کامل

C. ویژگی‌ها

• **طراحی دو قلو (Dual Check):** قابلیت کنترل مستقل دو مسیر خروجی آب با یک ورودی واحد، که اجازه می‌دهد آب به بخش‌های مختلف جاپودری (برای شستشوی اصلی و پیش‌شستشو/نرم‌کننده) هدایت شود.
• **زاویه 90 درجه:** طراحی کامپکت برای نصب آسان در فضای محدود پشت ماشین لباسشویی.
• **فیلتر توری داخلی:** دارای یک فیلتر مشبک پلاستیکی یا سیمی در ورودی رزوه برای جلوگیری از ورود شن، ماسه و رسوبات درشت به داخل مکانیزم شیر.

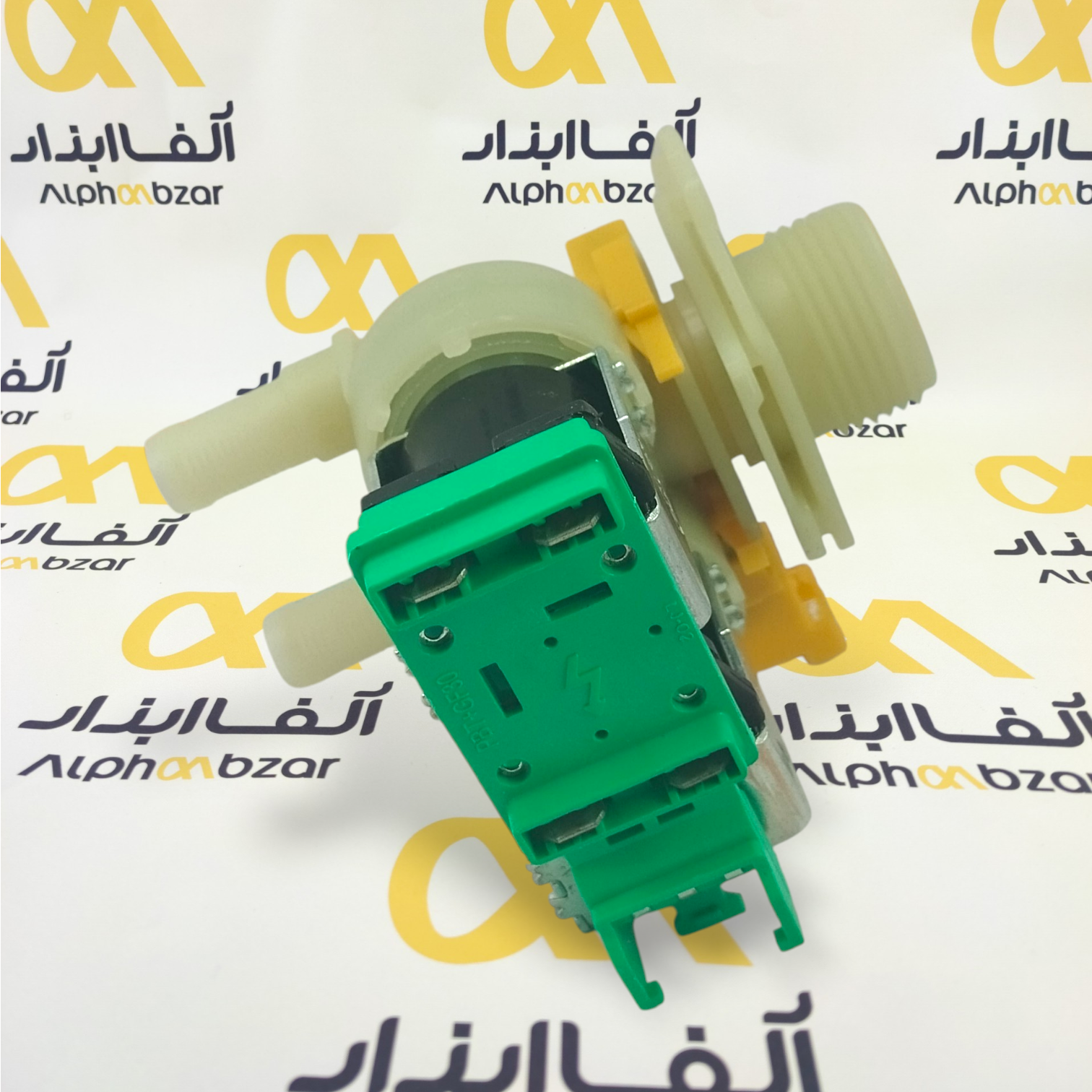

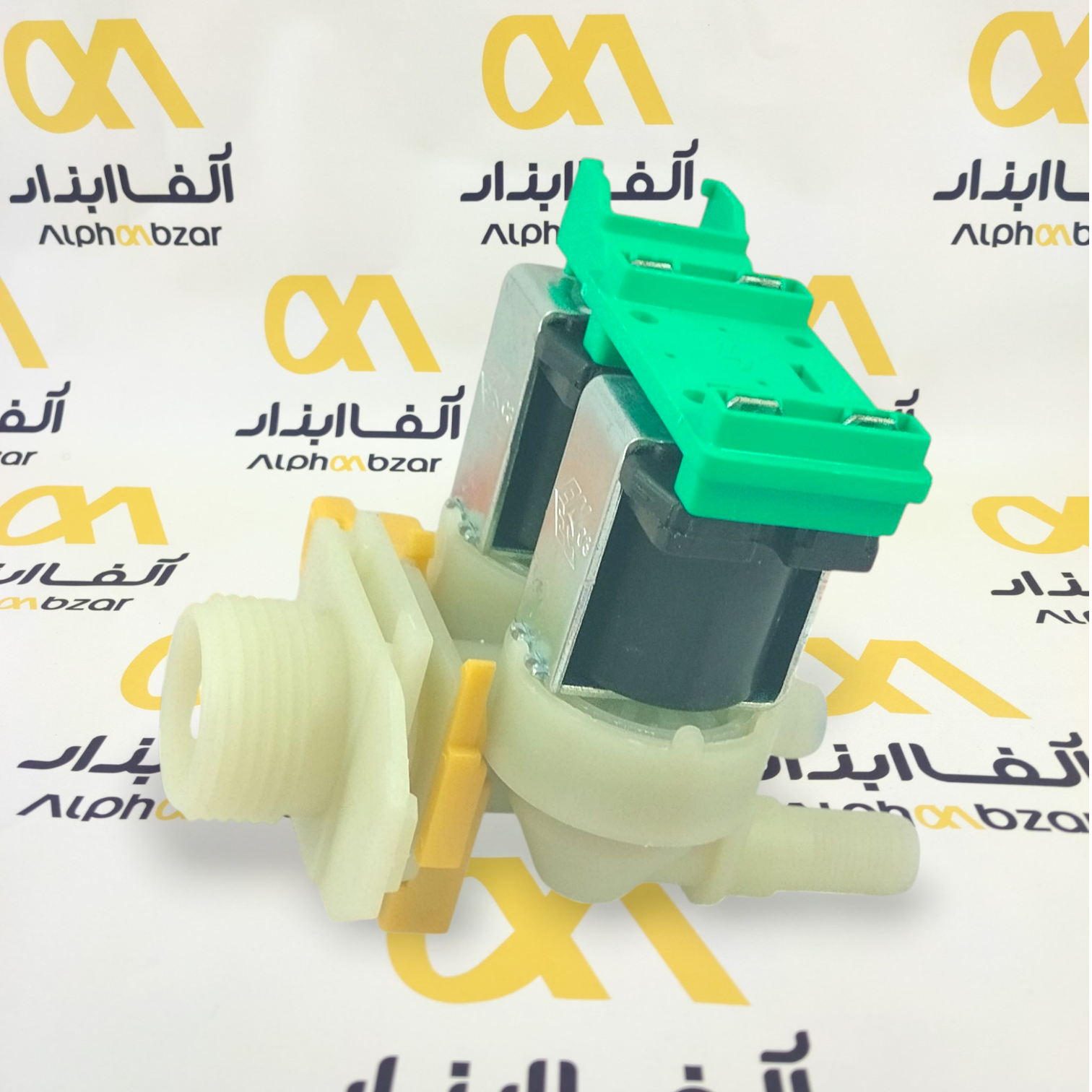

• **بوبین‌های فشاری:** کانکتورهای الکترونیکی فیشی با کدگذاری رنگی (در تصویر سبز و زرد) برای اتصال سریع و صحیح دسته سیم دستگاه.
• **مقاومت در برابر فشار آب شهری:** مهندسی‌شده برای تحمل نوسانات فشار آب شهری.

D. کاربردها

کاربرد اصلی این قطعه، به عنوان شیر ورودی اصلی آب در ماشین‌های لباسشویی اتوماتیک درب از جلو برندهای بوش، زیمنس و برخی مدل‌های متعلق به گروه BSH (مانند گاگنو یا نف) است که از سیستم توزیع آب دوکاناله در جاپودری استفاده می‌کنند. این شیر وظیفه دارد در زمان‌های مشخص‌شده توسط برنامه شستشو، آب را به بخش پیش‌شستشو (Pre-wash)، شستشوی اصلی (Main wash) یا نرم‌کننده (Softener) هدایت کند.

E. دستگاه‌ها و سیستم‌های سازگار

• اکثر ماشین‌های لباسشویی بوش سری Logixx، Avantixx، و Maxx که دارای شیر ورودی دو قلو هستند.
• ماشین‌های لباسشویی زیمنس (Siemens) سری iQ300، iQ500 و iQ700.
• سیستم‌های جاپودری که برای عملکرد به دو مسیر جریان آب مجزا نیاز دارند.
• **نکته مهم:** برای اطمینان از سازگاری، حتماً باید شماره فنی 8 رقمی (E-Nr) دستگاه خود را با لیست قطعات یدکی رسمی بوش چک کنید.

F. مدل‌ها و نسخه‌های مشابه

• شیر برقی تک قلو বوش (برای مدل‌های قدیمی‌تر یا تک‌ورودی ساده).
• شیر برقی سه قلو بوش (FCD180A و مدل‌های مشابه) برای مدل‌های دارای سیستم i-DOS (دوز هوشمند).
• نسخه‌های جایگزین (Aftermarket) از برندهای دیگر مانند Plaset یا Bitron که با مشخصات FCD90A مطابقت دارند.

G. مزایا

• **قابلیت اعتماد بالا:** تولید شده با استانداردهای کیفی گروه BSH.
• **عملکرد دقیق:** کنترل دقیق حجم آب ورودی برای بهینه‌سازی مصرف آب و انرژی.
• **نصب آسان:** به دلیل طراحی زاویه‌دار و کانکتورهای فیشی.
• **طول عمر مناسب:** در صورت وجود آب بدون رسوب و فشار متعادل، سال‌ها کار می‌کند.

H. محدودیت‌ها و معایب

• **حساسیت به رسوبات:** رسوبات آهکی آب سخت و ذرات درشت می‌توانند باعث گرفتگی فیلتر یا گیر کردن دیافراگم داخلی شوند.
• **عدم امکان تعمیر:** در صورت سوختن بوبین یا خرابی دیافراگم، قطعه باید به طور کامل تعویض شود و قابل تعمیر نیست.
• **وابستگی به برد الکترونیکی:** خرابی در برد دستگاه می‌تواند عملکرد شیر را مختل کند، حتی اگر شیر سالم باشد.

I. روش‌های تست

**هشدار:** تست‌های الکتریکی باید توسط فرد با دانش فنی و رعایت نکات ایمنی انجام شود. خطر برق‌گرفتگی وجود دارد.

• **تست مقاومت (با اهم‌متر):** فیش‌های الکتریکی را جدا کنید. اهم‌متر را روی رنج کیلو‌اهم (kΩ) قرار دهید. پراب‌ها را به دو پایه هر بوبین وصل کنید. مقاومت باید بین 2 تا 4 کیلو‌اهم باشد (عدد دقیق را با دیتاشیت سازنده چک کنید). مقاومت صفر (شورت) یا بی‌نهایت (باز) نشان‌دهنده سوختن بوبین است.
• **تست عملکرد مکانیکی (بدون برق):** با دهان در ورودی رزوه بدمید. اگر هوا به راحتی از خروجی‌ها عبور کرد، دیافراگم داخلی در حالت باز گیر کرده است و شیر خراب است (در حالت عادی باید بسته باشد).
• **تست با برق مستقیم (خطرناک):** با استفاده از یک کابل تست ایمن، برق 220 ولت را مستقیماً به پایه‌های یک بوبین وصل کنید (در حالی که شیلنگ آب وصل و شیر آب باز است). بوبین باید صدای "تق" بدهد و آب از خروجی مربوطه جاری شود.

J. چک‌لیست تست

K. خرابی‌های رایج

• سوختن یکی یا هر دو بوبین بر اثر نوسانات برق یا اتمام عمر مفید.
• پاره شدن یا تغییر شکل دیافراگم لاستیکی داخلی بر اثر فشار زیاد یا پیری.
• گرفتگی شدید فیلتر توری ورودی بر اثر رسوبات آب شهری.
• شکستن رزوه پلاستیکی ورودی در اثر سفت کردن بیش از حد شیلنگ.

L. علائم خرابی

• **ماشین آبگیری نمی‌کند:** حتی با شروع برنامه و روشن شدن پمپ تخلیه، آبی وارد نمی‌شود (نشان‌دهنده سوختن بوبین‌ها یا گرفتگی). ممکن است ارور F17 یا E17 نمایش داده شود.
• **آبگیری بسیار کند است:** زمان زیادی برای پر شدن دیگ صرف می‌شود (نشانه گرفتگی فیلتر یا باز نشدن کامل دیافراگم).
• **ماشین در حالت خاموش هم آبگیری می‌کند:** آب به آرامی وارد دیگ می‌شود حتی زمانی که دستگاه خاموش است (نشانه گیر کردن دیافراگم در حالت باز).
• **عدم ورود آب به یک بخش جاپودری:** مثلاً آب در بخش پیش‌شستشو می‌آید اما در شستشوی اصلی نه (نشانه سوختن یکی از دو بوبین).
• **نشتی آب از پشت ماشین:** نشتی از بدنه‌ شیر یا اتصال شیلنگ.

M. دلایل خرابی

• **نوسانات و شوک‌های الکتریکی:** علت اصلی سوختن بوبین‌ها.
• **سختی بالای آب (رسوبات آهکی):** باعث گرفتگی فیلتر و خشک شدن/گیر کردن دیافراگم می‌شود.
• **فشار بیش از حد آب شهری:** می‌تواند به دیافراگم داخلی آسیب برساند.
• **پایان عمر مفید:** قطعات پلاستیکی و لاستیکی با گذشت زمان و استفاده مکرر مستهلک می‌شوند.

N. روش‌های عیب‌یابی

1. ابتدا مطمئن شوید که شیر آب ورودی باز است و فشار آب شهری کافی است.
2. شیلنگ ورودی را جدا کرده و فیلتر توری را از نظر گرفتگی بررسی کنید. اگر کثیف است، آن را تمیز کنید.
3. اگر فیلتر تمیز است اما آب وارد نمی‌شود، دستگاه را روشن کنید و برنامه‌ای را شروع کنید. با ولت‌متر بررسی کنید که آیا برق 220 ولت به سوکت‌های شیر برقی می‌رسد یا خیر.
4. اگر برق می‌رسد اما بوبین‌ها فعال نمی‌شوند (صدای وِز‌وِز نمی‌دهند)، شیر برقی خراب است و باید تعویض شود.
5. اگر برق نمی‌رسد، مشکل از برد الکترونیکی یا دسته سیم دستگاه است.
6. اگر ماشین لباسشویی خاموش است اما آب وارد می‌شود، شیر برقی در حالت باز گیر کرده و بلافاصله باید تعویض شود.

O. آموزش تعویض مرحله‌به‌مرحله

**توجه:** تعویض این قطعه به دانش فنی متوسط نیاز دارد. اگر مطمئن نیستید، از تکنسین مجرب کمک بگیرید.

1. **ایمنی:** دوشاخه برق ماشین لباسشویی را از پریز بکشید و شیر ورودی آب را کاملاً ببندید.
2. **دسترسی:** شیلنگ ورودی آب را از پشت دستگاه باز کنید. پنل بالایی (سقف) ماشین را باز کنید (معمولاً با دو یا سه پیچ در پشت سقف).
3. **شناسایی:** شیر برقی قدیمی را در گوشه عقب و بالای دستگاه، جایی که شیلنگ ورودی متصل می‌شد، پیدا کنید.
4. **دکونت:** سوکت‌های الکتریکی را با دقت جدا کنید (به یاد داشته باشید که کدام رنگ به کدام بوبین وصل بود، سبز و زرد). شیلنگ‌های خروجی داخلی را که با بست فنری متصل هستند، باز کرده و جدا کنید.
5. **جدا‌سازی:** پیچ‌های اتصال شیر برقی به بدنه را باز کنید (یا اگر به صورت کشویی است، خار آن را آزاد کنید) و شیر قدیمی را خارج کنید.
6. **نصب:** شیر برقی جدید FCD90A را در جای خود قرار داده و پیچ‌ها را ببندید. شیلنگ‌های داخلی را متصل کرده و بست‌های فنری را دقیقاً در جای قبلی محکم کنید. سوکت‌های الکتریکی را مطابق ترتیب قبلی وصل کنید.
7. **بستن پنل:** پنل بالایی را قرار داده و پیچ‌های آن را ببندید. شیلنگ ورودی آب را با دست ببندید و در نهایت با آچار کمی محکم کنید (بیش از حد سفت نکنید).
8. **تست نهایی:** شیر آب را باز کنید و از عدم وجود نشتی مطمئن شوید. دوشاخه را به برق بزنید و یک برنامه شستشوی کوتاه را اجرا کنید تا از عملکرد صحیح آبگیری اطمینان حاصل کنید.

P. نکات نصب

• شیلنگ‌های داخلی را با بست‌های فنری مخصوص خود به طور کامل محکم کنید تا از نشتی ناگهانی آب در داخل دستگاه جلوگیری شود.
• رزوه ورودی را بیش از حد سفت نکنید، زیرا جنس آن پلاستیکی است و ممکن است ترک بخورد.
• قبل از بستن پنل بالایی، حتماً یک بار آبگیری را تست کنید تا از سلامت اتصالات اطمینان یابید.

Q. نکات نگهداری

• فیلتر ورودی آب را حداقل سالی یک بار (یا اگر آب منطقه شما رسوب زیادی دارد، هر شش ماه) باز کرده و تمیز کنید.
• برای جلوگیری از نوسانات برق که باعث سوختن بوبین می‌شود، از محافظ برق مخصوص ماشین لباسشویی استفاده کنید.

R. روش‌های افزایش طول عمر

• استفاده از فیلترهای تصفیه آب مرکزی یا پکیجی در ورودی آب آپارتمان برای کاهش رسوبات و سختی آب.
• جلوگیری از قطع و وصل ناگهانی آب در شبکه شهری هنگام روشن بودن دستگاه.

S. نکات مهم هنگام خرید

• **تطابق کامل مدل:** حتماً اطمینان حاصل کنید که مدل FCD90A با مدل دستگاه شما سازگار است. بهترین راه، چک کردن شماره فنی 8 رقمی قطعه (Part Number) با شماره سریال دستگاه (E-Nr) است.
• **کیفیت قطعه:** سعی کنید قطعه اصلی (Genuine) یا نسخه باکیفیت استاندارد (OEM) را تهیه کنید. قطعات ارزان‌قیمت و بی‌کیفیت طول عمر بسیار کوتاهی دارند.
• **بررسی فیزیکی:** قطعه را قبل از نصب از نظر ظاهری، وجود ترک، تمیزی فیلتر و سلامت کانکتورها بررسی کنید.

T. جدول مقایسه مدل‌های مشابه

U. سوالات متداول تخصصی

1. **چگونه بفهمم بوبین شیر برقی FCD90A سوخته است؟** با استفاده از مولتی‌متر در حالت اهم، مقاومت دو پایه هر بوبین را اندازه بگیرید. اگر مقاومت بی‌نهایت (OL) نشان داد، بوبین سوخته است.
2. **آیا می‌توان فقط یک بوبین را تعویض کرد؟** خیر، در مدل FCD90A، بوبین‌ها و بدنه به هم متصل هستند و باید کل قطعه به صورت یکجا تعویض شود.
3. **چرا ماشین لباسشویی من حتی وقتی خاموش است، به آرامی پر از آب می‌شود؟** دیافراگم داخلی شیر برقی به دلیل رسوبات یا استهلاک گیر کرده و کاملاً بسته نمی‌شود. شیر برقی باید تعویض شود.
4. **آیا فشار پایین آب می‌تواند باعث ارور F17 بوش شود؟** بله، اگر فشار آب خیلی پایین باشد، حتی با سالم بودن شیر برقی، آبگیری در زمان مجاز انجام نمی‌شود و برد ارور زمان (Fill Timeout) می‌دهد.
5. **مقاومت استاندارد بوبین FCD90A چقدر است؟** معمولاً بین 2000 تا 4000 اهم (2kΩ - 4kΩ).
6. **چگونه فیلتر ورودی را تمیز کنم؟** شیلنگ را باز کنید، با یک دم‌باریک کوچک، توری پلاستیکی را به آرامی بیرون بکشید و با مسواک و آب بشویید.
7. **علت صدای وزوز شدید از پشت ماشین هنگام آبگیری چیست؟** ممکن است بوبین شیر برقی ضعیف شده باشد یا دیافراگم داخلی گیر کرده باشد که نیاز به تعویض قطعه است.
8. **آیا بوبین‌های سبز و زرد در تصویر با هم فرق دارند؟** از نظر فنی عملکرد مشابهی دارند، اما ترتیب اتصال سوکت‌های دستگاه به آنها برای هدایت درست آب به بخش‌های مختلف جاپودری حیاتی است.
9. **آیا می‌توان از شیر برقی تک قلو به جای FCD90A استفاده کرد؟** خیر، زیرا سیستم جاپودری دستگاه به دو مسیر جریان مستقل نیاز دارد و با شیر تک قلو به درستی کار نخواهد کرد.
10. **آیا نصب شیر برقی جدید به برنامه‌ریزی برد نیاز دارد؟** خیر، این یک قطعه صرفاً الکترومکانیکی است و به محض نصب و اتصال سوکت‌ها، توسط برد کنترل می‌شود.

V. جمع‌بندی فنی

شیر برقی دو قلو FCD90A، یک قطعه استاندارد، باکیفیت و مهندسی‌شده توسط گروه BSH برای ماشین‌های لباسشویی بوش و زیمنس است. این قطعه با ولتاژ 220-240 ولت AC کار کرده و وظیفه کنترل دقیق توزیع آب به بخش‌های مختلف جاپودری را بر عهده دارد. خرابی این قطعه عموماً به صورت عدم آبگیری، آبگیری کند یا آبگیری در حالت خاموش ظاهر می‌شود که در تمامی موارد، تعویض کامل قطعه با یک نسخه باکیفیت تنها راه حل فنی است. تعمیر آن امکان‌پذیر نبوده و تمیز کردن فیلتر ورودی تنها اقدام نگهداری موثر است.
