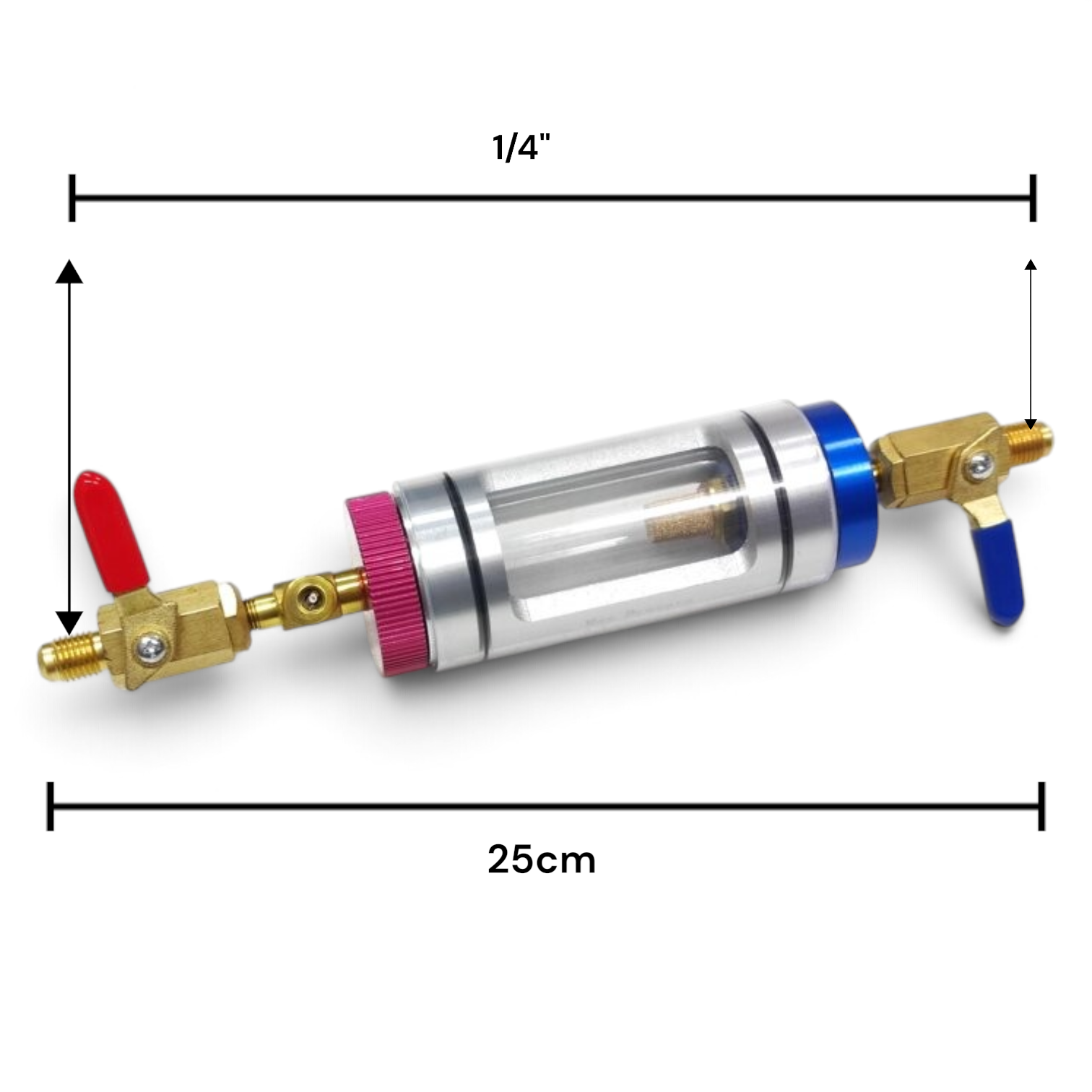

سیلندر دید چشمی آنالیز مبرد و روغن کولر خودرو ۲۵ سانتی‌متری مدل ۱/۴ اینچ SAE

A. معرفی کوتاه

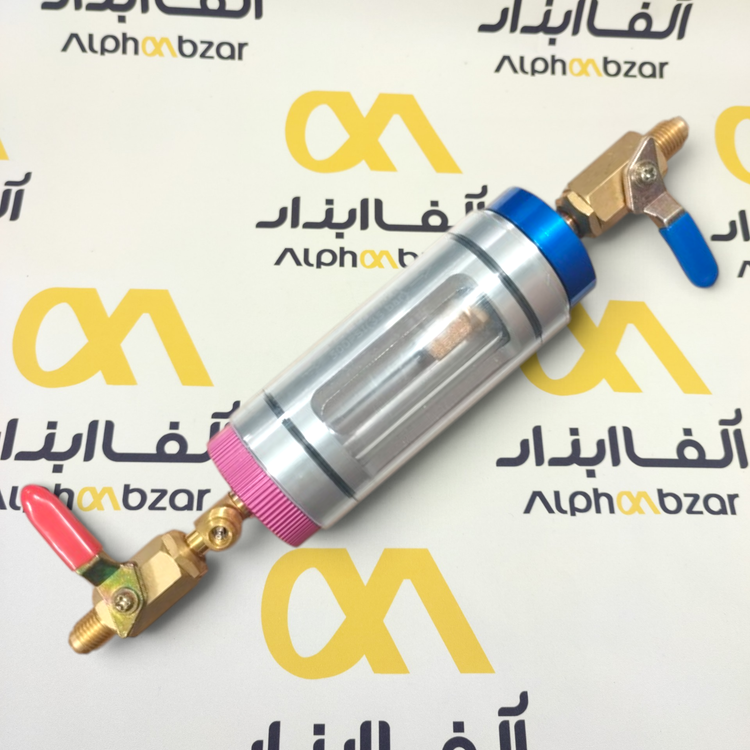

سیلندر دید چشمی و آنالیز مبرد (A/C Visual Inspection Sight Glass Chamber) یکی از ابزارهای تخصصی و بسیار کاربردی در تشخیص عیوب سیستم‌های تهویه مطبوع خودرو (کولر خودرو) و سیستم‌های برودتی صنعتی است. این ابزار به تکنسین اجازه می‌دهد تا جریان مبرد، میزان شفافیت روغن کمپرسور، وجود ناخالصی‌ها، ذرات براده فلزی، وجود چسب نشتی‌گیر (Leak Stop)، مایع ردیاب UV و حضور حباب‌های هوا یا رطوبت را به‌صورت مستقیم و چشمی مشاهده کند. استفاده از این ابزار مانع از آسیب به دستگاه‌های بازیافت مبرد (R/R/R Machine) شده و تشخیص دقیق مشکلات برودتی را بدون نیاز به تخلیه کامل سیستم تسهیل می‌بخشد.

B. مشخصات فنی کامل

C. ویژگی‌ها

• بدنه مقاوم آلومینیومی و برنجی: استفاده از آلیاژهای مقاوم در برابر فشار بالا و گازهای برودتی.
• محفظه دید شفاف: استوانه شیشه‌ای با شفافیت بالا جهت آنالیز دقیق رنگ و حالت فیزیکی مبرد و روغن.
• شیرهای قطع و وصل مجزا: مجهز به شیرهای توپی دسته‌دار در دو سمت (دسته قرمز و دسته آبی) جهت ایزوله‌سازی سیال.
• فیلتر داخلی برنجی: جهت جلوگیری از ورود براده‌های درشت کمپرسور به دستگاه‌های عیب‌یابی حساس.
• پورت سوزنی استاندارد: وجود درگاه روی بدنه برای اتصال گیج فشارسنج یا تزریق مکمل‌ها.
• قابلیت نصب آسان: اتصال سریع به شیلنگ‌های استاندارد ۱/۴ اینچ SAE مانیکور و کوپلینگ‌های فشاری کولر.

D. کاربردها

• آنالیز کیفیت روغن کمپرسور کولر خودرو (تشخیص سوختگی روغن، آلودگی یا اختلاط نامناسب).
• بررسی وجود مایع ردیاب اشعه ماوراء بنفش (UV Dye) در مدار.
• تشخیص وجود چسب‌های نشتی‌گیر (Leak Stop Additives) پیش از اتصال به ایستگاه بازیافت مبرد.
• مشاهده حالت فیزیکی مبرد (مایع، گاز یا کف‌کرده) و تشخیص وجود هوا یا رطوبت در سیکل برودت.
• تست پاک‌سازی و شستشوی سیکل (A/C Flushing) جهت اطمینان از خروج آلودگی‌ها.

E. دستگاه‌ها و سیستم‌های سازگار

اطلاعات کافی در منابع معتبر یافت نشد.

F. مدل‌ها و نسخه‌های مشابه

اطلاعات کافی در منابع معتبر یافت نشد.

G. مزایا

• جلوگیری از آسیب دیدن و مسدود شدن دستگاه‌های شارژ و بازیافت کولر اتوماتیک.
• تشخیص سریع و چشمی بدون نیاز به باز کردن قطعات اصلی کولر.
• کاهش هزینه‌های عیب‌یابی و افزایش دقت تکنسین در تشخیص کیفیت مبرد.
• امکان نمونه‌گیری و مشاهده مستقیم تغییرات سیال در حین کارکرد کمپرسور.

H. محدودیت‌ها و معایب

• نیازمند استفاده از تبدیل‌های کوپلینگ سریع (Quick Couplers) برای اتصال به پورت‌های R134a و R1234yf خودرو.
• شیشه دید چشمی در برابر ضربات بسیار شدید مکانیکی یا سقوط از ارتفاع آسیب‌پذیر است.
• نیاز به شستشو و پاک‌سازی دقیق داخلی پس از هر بار آنالیز سیستم‌های بسیار کثیف.

I. روش‌های تست

برای انجام تست چشمی، ابتدا سیلندر از طریق شیلنگ‌های رابط و کوپلینگ فشار بالا یا فشار پایین به مدار کولر متصل می‌شود. با روشن کردن سیستم تهویه خودرو و باز کردن شیرهای توپی سیلندر، بخشی از مبرد و روغن جاری در مدار وارد محفظه شیشه‌ای می‌شود. تکنسین با بررسی رنگ روغن (شفاف، زرد، قهوه‌ای یا سیاه)، وجود حباب‌های ریز یا درشت، و شفافیت مایع، وضعیت سلامت سیکل برودتی را آنالیز می‌کند.

J. چک‌لیست تست

• بررسی سلامت اورینگ‌ها و عدم وجود نشتی در اتصالات رزوه ۱/۴ اینچ.
• اطمینان از سالم بودن و عدم ترک‌خوردگی استوانه شیشه‌ای پیرکس.
• روان بودن عملکرد دسته شیرهای توپی (قرمز و آبی).
• تمیز بودن فیلتر برنجی داخلی و عدم انسداد مسیر جریان.
• پتاسیل‌سنجی فشار کاری و عدم تجاوز از حد مجاز فشار سیستم.

K. خرابی‌های رایج

• خرابی و پوسیدگی اورینگ‌های آب‌بندی داخلی بر اثر تماس مداوم با روغن و مبرد.
• کدورت یا کثیف شدن سطح داخلی شیشه دید بر اثر رسوبات روغن سوخته.
• گرفتگی فیلتر توری برنجی داخلی به دلیل تجمع ذرات و براده‌های فلزی.
• شکستگی یا ترک‌خوردگی شیشه بر اثر ضربه فیزیکی.

L. علائم خرابی

• افت فشار یا نشتی گاز مبرد از محل اتصالات رزوه یا دو سر محفظه شیشه‌ای.
• عدم شفافیت شیشه حتی پس از شستشو با حلال‌های مخصوص.
• سفت شدن یا گیر کردن دسته شیرهای توپی.
• افت شدید دبی جریان عبوری از سیلندر آنالیز.

M. دلایل خرابی

• ضربه مکانیکی یا رها شدن ابزار روی سطوح سخت.
• عدم شستشوی ابزار پس از تست سیستم‌های حاوی چسب نشتی‌گیر یا روغن‌های فاسد شده.
• اعمال گشتاور و فشار بیش از حد هنگام بستن رزوه‌ها.
• استفاده از حلال‌های نامناسب و خورنده برای تنظیف اورینگ‌های لاستیکی.

N. روش‌های عیب‌یابی

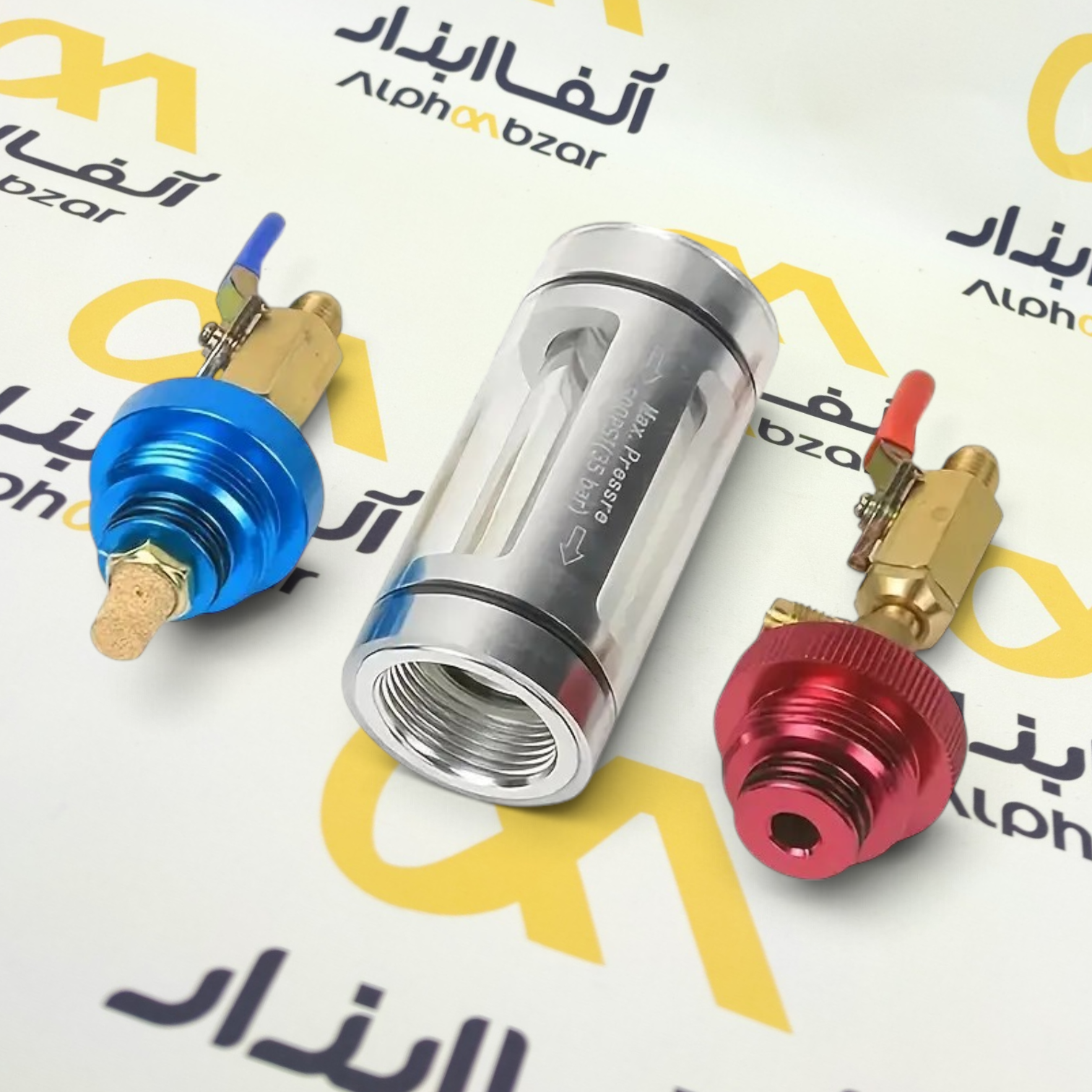

در صورت بروز نشتی، اتصالات رزوه‌ای را باز کرده و سلامت اورینگ‌های آب‌بندی را بررسی نمائید. در صورت کثیف بودن محفظه شیشه‌ای، با باز کردن مهره‌های آلومینیومی طرفین، استوانه شیشه‌ای را جدا کرده و با حلال شستشوی کولر (Flush Solvent) یا الکل ایزوپروپیل تمیز کنید. فیلتر برنجی داخلی را نیز در صورت انسداد با باد پرفشار پاک‌سازی نمایید.

O. آموزش تعویض مرحله‌به‌مرحله

اطلاعات کافی در منابع معتبر یافت نشد.

P. نکات نصب

• همواره از متصل بودن محکم رزوه‌های ۱/۴ SAE به کوپلینگ‌ها اطمینان حاصل کنید.
• قبل از باز کردن شیرها، از بستن کامل پورت سوزنی جانبی مطمئن شوید.
• جهت جریان مبرد را با توجه به موقعیت شیرهای ورودی و خروجی رعایت نمایید.
• هنگام اتصال به خودرو از عینک و دستکش ایمنی کار با مبرد استفاده کنید.

Q. نکات نگهداری

• پس از هر بار استفاده، مدار داخل سیلندر را با حلال مخصوص شستشو داده و باد بگیرید.
• ابزار را در جعبه محافظ یا کیف ضدضربه نگهداری کنید تا از آسیب به شیشه جلوگیری شود.
• شیرهای توپی را پس از اتمام کار در حالت نیمه‌باز قرار دهید تا فشار روی اورینگ‌ها کاهش یابد.

R. روش‌های افزایش طول عمر

• عدم وارد آوردن شوک فشاری ناگهانی به محفظه شیشه‌ای.
• جلوگیری از ماندن طولانی‌مدت روغن‌های فاسد و اسیدی داخل سیلندر.
• تعویض دوره‌ای اورینگ‌های آب‌بندی با نمونه‌های مقاوم در برابر مبرد (HNBR).

S. نکات مهم هنگام خرید

• بررسی کیفیت و ضخامت شیشه دید چشمی (ترجیحاً پیرکس ضد انفجار).
• بررسی کیفیت تراشکاری رزوه‌های ۱/۴ اینچ SAE و روان بودن شیرهای توپی برنجی.
• وجود فیلتر برنجی داخلی جهت حفاظت از تجهیزات.
• کیفیت آب‌بندی و آنودایزینگ بخش‌های آلومینیومی بدنه.

T. جدول مقایسه مدل‌های مشابه

اطلاعات کافی در منابع معتبر یافت نشد.

U. سوالات متداول تخصصی

V. جمع‌بندی فنی

سیلندر دید چشمی و آنالیز مبرد کولر خودرو (۲۵ سانتی‌متری با اتصال ۱/۴ SAE) یک ابزار تشخیصی بسیار ارزشمند برای تعمیرگاه‌های تخصصی تهویه مطبوع خودرو است. این ابزار با بدنه مقاوم برنجی و آلومینیومی، شیرهای توپی ایزوله‌کننده و محفظه شیشه‌ای شفاف، امکان بررسی دقیق و بلافصل شرایط داخلی مدار برودتی را فراهم می‌سازد و از بروز خسارات ناشی از آلودگی به تجهیزات کارگاهی جلوگیری می‌نماید.
