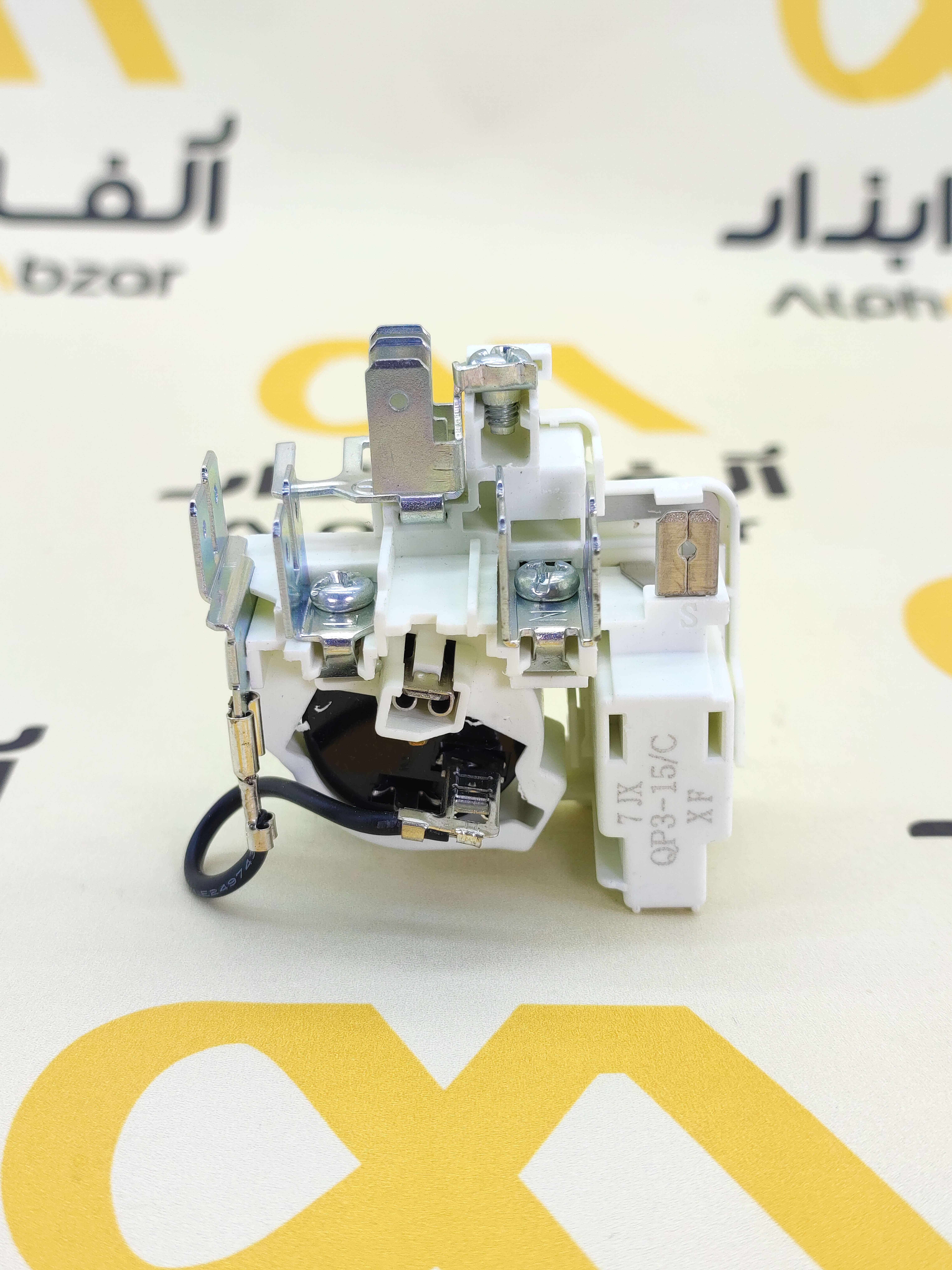

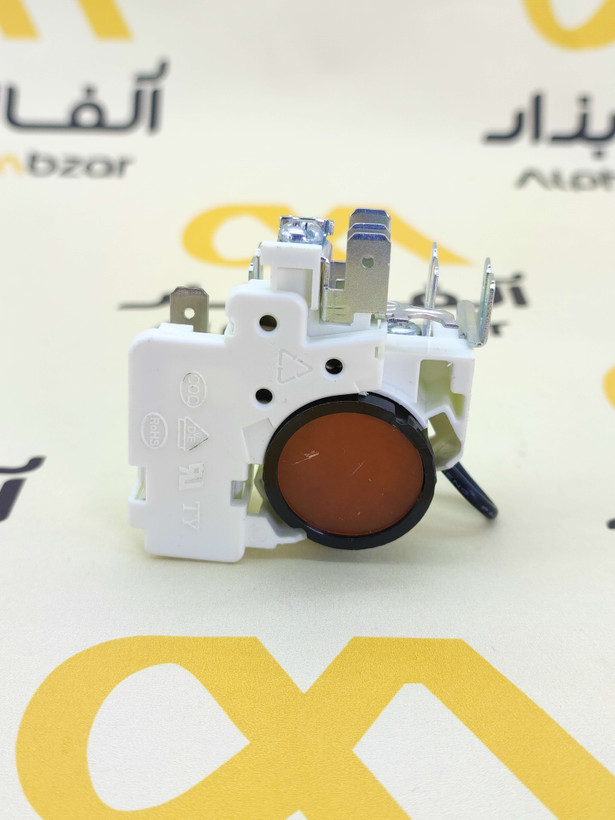

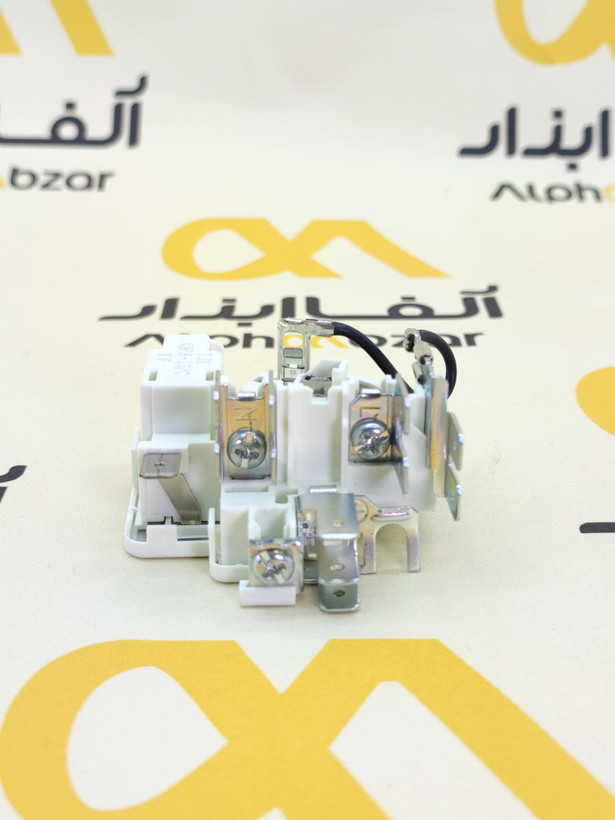

رله استارت و اورلود کمپرسور یخچال (مدل‌های PTC و QP3)

مجموعه رله استارت و اورلود، قطعات کلیدی در سیستم راه‌اندازی و حفاظتی کمپرسورهای پیستونی یخچال و فریزر هستند. رله PTC با تغییر مقاومت حرارتی، سیم‌پیچ استارت را در لحظه راه‌اندازی وارد مدار کرده و سپس از مدار خارج می‌کند. همزمان، قطعه اورلود (Overload Protector) با پایش جریان و دما، در صورت بروز فشار بیش از حد یا نوسانات الکتریکی، جریان برق را قطع کرده تا از سوختن موتور گران‌قیمت یخچال جلوگیری کند.

مشخصات فنی

پارامتر فنی	مدل 4 پین مشکی	مدل QP3-15/C سفید
نوع مکانیزم	قرص سرامیکی PTC	ترکیبی PTC + خازن
تعداد فیش	4 پین ورودی/خروجی	چند فیش اختصاصی
مقاومت نامی	4.7 تا 33 اهم	15 اهم (نامی)
ولتاژ ورودی	220V - 240V AC	220V AC
توان سازگار	1/8 تا 1/3 اسب بخار	1/6 تا 1/4 اسب بخار

ویژگی‌های کلیدی

طراحی فشرده: تجمیع واحد استارت و محافظ حرارتی در یک بدنه برای سهولت در عیب‌یابی.
پایداری حرارتی: استفاده از مواد پلیمری مقاوم در برابر دمای بالای بدنه کمپرسور.
پین‌های استاندارد: ترمینال‌های مسی با روکش جهت جلوگیری از اکسیداسیون و جرقه.
نصب سریع: سیستم سوکتی (Plug-and-Play) بدون نیاز به تخصص پیچیده الکترونیکی.

کاربردها و سازگاری

این قطعات با طیف وسیعی از کمپرسورهای برندهای زیر سازگار هستند:

یخچال‌های خانگی و فریزر (اسنوا، امرسان، هیمالیا، ایستکول)
آبسردکن‌های ایستاده و رومیزی
یخچال‌های ویترینی کوچک و تجهیزات برودتی پزشکی
سازگار با موتورهای دانفوس، پاناسونیک، ال‌جی و هایتک (مدل‌های غیر اینورتر)

انواع و مدل‌های مشابه

مدل QP2: رله‌های تک فیش ساده.
مدل QP3: مجموعه‌های کامل دارای سوکت خازن دائم در مدار.
رله‌های سیمی: مدل‌های قدیمی که با سیم‌پیچ و آهنربا کار می‌کردند (جایگزین شده با PTC).

مزایا

حفاظت ۱۰۰ درصدی از سیم‌پیچ کمکی موتور در برابر اضافه‌بار.
کاهش استهلاک کمپرسور در لحظه استارت.
نصب آسان بدون نیاز به تغییر در سیم‌کشی فابریک دستگاه.

معایب

حساسیت بالا به نوسانات شدید برق شهری.
در صورت خرابی قرص داخلی، قطعه قابل تعمیر نیست و باید تعویض شود.

آموزش تست سلامت رله و اورلود

هشدار: قبل از انجام هرگونه تست، دوشاخه را از پریز برق جدا کنید.

۱. تست اهمی رله (PTC)

مولتی‌متر را روی رنج ۲۰۰ اهم قرار دهید. دو پراب را به دو سوراخ اصلی پشت رله وصل کنید. عدد باید بین ۱۰ تا ۳۰ اهم باشد. عدد ۱ (بی‌نهایت) نشانه سوختن قطعه است.

۲. تست اورلود

مولتی‌متر را روی حالت بی‌زر (بوق) قرار دهید. بین دو پایه ورودی و خروجی اورلود باید اتصال برقرار باشد (صدای بوق شنیده شود).

جدول عیب‌یابی سریع

مشکل	دلیل	راه‌حل
صدای تیک تیک مداوم	قطع شدن اورلود به دلیل جریان بالا	تعویض رله و چک کردن آمپر موتور
موتور داغ است ولی کار نمی‌کند	خرابی قرص PTC یا گیرپاژ موتور	تست رله با اهم‌متر

راهنمای تعویض

برق دستگاه را قطع کنید.
درپوش پلاستیکی روی کمپرسور را باز کنید.
فیش‌های متصل به رله قدیمی را (با علامت‌گذاری رنگ سیم‌ها) جدا کنید.
رله و اورلود قدیمی را با یک انبردست یا پیچ‌گوشتی تخت به آرامی از روی ۳ پین موتور به سمت بیرون بکشید.
قطعه جدید را با فشار یکنواخت جا بزنید و سیم‌ها را متصل کنید.

سوالات متداول

۱. چرا رله سنگی یخچال می‌سوزد؟ نوسان برق، کارکرد مداوم موتور به دلیل نشت گاز و ضعیف شدن خازن از دلایل اصلی هستند. ۲. تفاوت رله ۴ پین با ۳ پین چیست؟ پین‌های اضافی در مدل ۴ پین معمولاً برای اتصال خازن‌های کمکی (استارت یا دائم) استفاده می‌شوند. ۳. آیا رله یخچال ال‌جی به سامسونگ می‌خورد؟ اگر هر دو کمپرسور معمولی (غیر اینورتر) باشند و از نظر ظاهر پین‌ها مشابه باشند، بله؛ این قطعات یونیورسال هستند. ۴. صدای جغجغه داخل رله نشانه چیست؟ نشانه قطعی شکستن قرص سرامیکی PTC است و قطعه باید فوراً تعویض شود. ۵. آیا خرابی رله باعث پریدن فیوز مینیاتوری منزل می‌شود؟ بله، اگر رله یا اورلود دچار اتصال کوتاه شوند، می‌تواند باعث قطع فیوز شود. ۶. اورلود تا چند آمپر را تحمل می‌کند؟ بسته به مدل، معمولاً بین ۴ تا ۸ آمپر را قبل از قطع کردن تحمل می‌کنند. ۷. آیا خودم می‌توانم رله را عوض کنم؟ بله، تعویض این قطعه یکی از ساده‌ترین تعمیرات یخچال است و نیاز به تخصص بالایی ندارد. ۸. آیا رله خراب باعث یخ نزدن فریزر می‌شود؟ بله، چون موتور روشن نمی‌شود، هیچ سرمایی در سیستم تولید نخواهد شد. ۹. عمر مفید این قطعه چقدر است؟ در شرایط نرمال ۵ تا ۱۰ سال، اما در مناطق با نوسان برق زیاد کمتر است. ۱۰. خازن متصل به رله QP3 چه وظیفه‌ای دارد؟ این خازن به بهبود گشتاور استارت و کاهش مصرف انرژی موتور کمک می‌کند.

نکات مهم خرید

حتماً به تعداد پین‌های روی رله (۱ تا ۴ پین) توجه کنید.
مدل درج شده روی بدنه (مثلاً QP3-15/C) باید با قطعه شما همخوانی داشته باشد.
از خرید قطعاتی که پلاستیک بدنه آن‌ها کدر و بی‌کیفیت است خودداری کنید.
