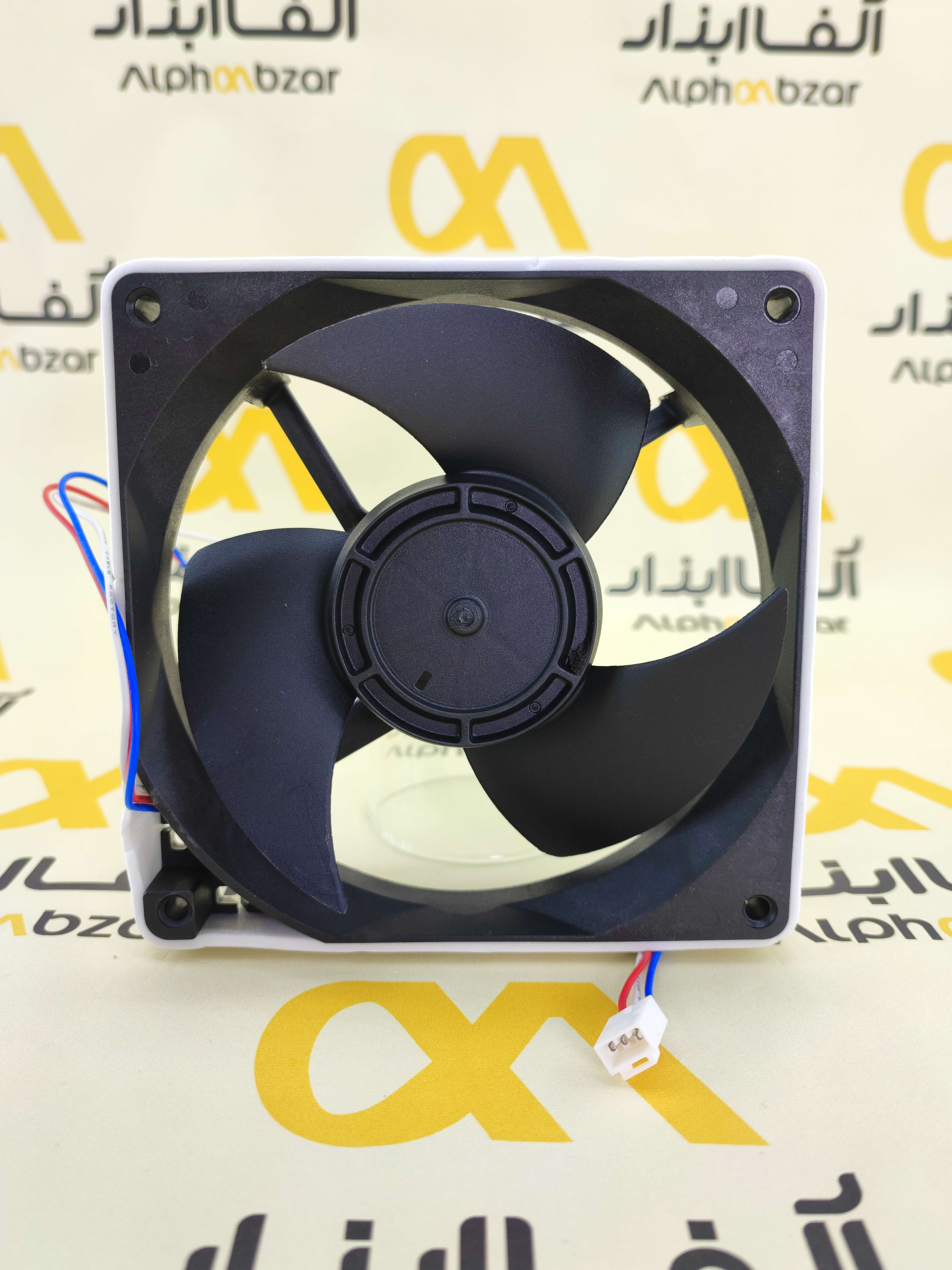

فن اواپراتور یخچال فریزر هیتاچی مدل HH0004140A (موتور 12 ولت DC سه سیم اورجینال)
لطفا برای دیدن ویژگیهای این محصول به بخش توضیحات مراجعه کنید
فن اواپراتور یخچال فریزر هیتاچی مدل HH0004140A (اورجینال)
A. معرفی و بررسی اجمالی
فن اواپراتور یخچال فریزر هیتاچی مدل HH0004140A، قلب تپنده سیستم سرمایش در یخچالهای بدون برفک (No-Frost) این برند معتبر است. این موتور فن از نوع DC براشلس (Brushless) طراحی شده که وظیفه اصلی آن به گردش درآوردن هوای سرد تولید شده توسط اواپراتور و توزیع یکنواخت آن در تمامی طبقات یخچال و فریزر است. استفاده از تکنولوژی پیشرفته در ساخت این قطعه باعث شده تا علاوه بر عملکرد قدرتمند، صدایی بسیار ناچیز و طول عمری بالا داشته باشد و با سیستمهای هوشمند اینورتر هیتاچی سازگاری کامل پیدا کند.
B. مشخصات فنی دقیق
| نام قطعه | موتور فن اواپراتور (DC Fan Motor) |
|---|---|
| سازنده | هیتاچی (Hitachi) / Nidec (بسته به سری ساخت) |
| کد فنی (Part Number) | HH0004140A |
| سری ساخت | 111609022913 |
| نوع جریان | DC (جریان مستقیم) |
| ولتاژ کاری | 12 ولت (DC 12V) |
| کانکتور (سوکت) | 3 سیم (قرمز، آبی/مشکی، سفید/زرد) |
| نوع شفت | استیل ضد زنگ با قطر استاندارد هیتاچی |
| جهت چرخش | پادساعتگرد (Counter-Clockwise) |
C. ویژگیهای برجسته محصول
- تکنولوژی Brushless: حذف ذغالها باعث کاهش اصطکاک، عدم ایجاد جرقه و افزایش چشمگیر طول عمر موتور شده است.
- سنسور فیدبک دور (FG): سیم سوم این فن سیگنال دقیق سرعت چرخش را به برد اصلی ارسال میکند تا در صورت خرابی یا گیر کردن فن، سیستم هوشمند یخچال سریعاً ارور دهد و از آسیب به کمپرسور جلوگیری کند.
- عایقبندی رطوبتی: سیمپیچ داخلی و مدار الکترونیکی فن کاملاً در برابر رطوبت بالا و شرایط یخزدگی محیط فریزر محافظت شدهاند.
- مصرف انرژی پایین: به دلیل ماهیت DC بودن، مصرف برق بسیار ناچیزی نسبت به فنهای قدیمی AC دارد.
D. مدلهای سازگار و کاربرد
این فن به طور اختصاصی برای نصب در پشت پنل فریزر (بالای کویل اواپراتور) طراحی شده است. طیف وسیعی از یخچالفریزرهای هیتاچی از این مدل یا مدلهای مشابه با همین مشخصات فنی استفاده میکنند:
- سریهای بالا پایین (Top Mount): مدلهایی نظیر R-V660, R-V720, R-V910.
- سریهای پهن (Big French): مدلهایی نظیر R-W660, R-W720.
- ساید بای سایدها: برخی مدلهای خاص که از سیستم 12 ولت سه سیم استفاده میکنند.
E. تفاوت با مدلهای مشابه
در بازار قطعات یدکی، ممکن است فنهای هیتاچی با ظاهری مشابه اما کارایی متفاوت وجود داشته باشند:
- مدلهای 2 سیم: فاقد سیم فیدبک هستند و روی دستگاههایی که برد الکترونیکی پیشرفته دارند کار نمیکنند (باعث ارور میشوند).
- مدلهای AC 220V: مربوط به یخچالهای بسیار قدیمی هستند و به هیچ وجه نباید به جای مدل DC 12V نصب شوند (خطر سوختن برد).
- مدلهای شفت کوتاه/بلند: طول شفت باید دقیقاً اندازه مدل فابریک باشد تا پروانه فن به کاور برخورد نکند.
F. مزایای استفاده از قطعه اورجینال
- عملکرد بیصدا و بدون لرزش.
- هماهنگی کامل با برد اینورتر یخچالهای هیتاچی.
- نصب آسان و فابریک بدون نیاز به تغییر در سیمکشی.
- مقاومت بالا در برابر نوسانات حرارتی (از منفی ۲۰ درجه تا مثبت ۳۰ درجه).
G. معایب احتمالی
- حساسیت بالا به نوسان ولتاژ (در صورت خرابی پاور برد، فن ممکن است آسیب ببیند).
- تعمیرپذیر نبودن (در صورت سوختن کیت داخلی، باید کل موتور تعویض شود).
H. آموزش تست فنی
برای تست سلامت فن به یک مولتیمتر و منبع تغذیه 12 ولت نیاز دارید:
- تست مکانیکی: پره فن را با انگشت بچرخانید. باید کاملاً روان و بدون گیر کردن بچرخد. هرگونه سفتی نشانه خرابی بوشهاست.
- تست ولتاژ ورودی: سوکت فن را جدا کنید. یخچال را روشن کنید. پرابهای مولتیمتر (حالت DC) را به پینهای مربوط به سیم قرمز و مشکی روی سوکت مادگی یخچال وصل کنید. باید ولتاژی بین 8 تا 12 ولت مشاهده کنید. اگر ولتاژ نیست، مشکل از برد است.
- تست عملیاتی: فن را به یک باتری 9 ولت کتابی یا آداپتور 12 ولت وصل کنید (قرمز به مثبت، مشکی به منفی). اگر فن سالم باشد، باید شروع به چرخش کند.
I. جدول عیبیابی سریع
| نشانه خرابی | علت احتمالی | اقدام اصلاحی |
|---|---|---|
| صدای برخورد و ساییدگی | تجمع یخ اطراف فن / شکستگی پره | یخزدایی کامل دستگاه (24 ساعت خاموشی) / تعویض پره. |
| یخچال گرم، فریزر سرد | فن نمیچرخد و سرما منتقل نمیشود | بررسی ولتاژ برد و تعویض فن. |
| چشمک زدن چراغهای پنل | ارور خرابی فن (Fan Lock Error) | فن سوخته یا گیر کرده است؛ تعویض فن. |
| یخ زدن مواد داخل یخچال | یکسره کار کردن فن | خرابی سنسور دما یا برد (فن سالم است). |
J. راهنمای تعویض گامبهگام
- قطع برق: دوشاخه یخچال را از برق بکشید.
- تخلیه فریزر: تمام مواد غذایی و طبقات شیشهای/پلاستیکی فریزر را خارج کنید.
- باز کردن پنل: پیچهای مخفی زیر درپوشهای پلاستیکی پنل انتهایی فریزر را باز کنید. پنل را با احتیاط به سمت خود بکشید تا خارهای آن آزاد شود.
- جداسازی فن قدیمی: سوکت برق فن را جدا کنید. پیچهای نگهدارنده شاسی فن را باز کرده و فن را بیرون بیاورید.
- انتقال قطعات: پروانه (ملخ) فن و لرزشگیرهای لاستیکی را از موتور قدیمی باز کرده و روی موتور جدید (HH0004140A) نصب کنید.
- نصب و تست: فن جدید را در جای خود محکم کنید، سوکت را وصل کنید و قبل از بستن پنل، یخچال را به برق بزنید. شاسی درب (مگنت) را با دست فشار دهید تا کارکرد فن را ببینید.
- بستن نهایی: اگر فن کار کرد، پنل و طبقات را مجدداً نصب کنید.
K. علائم اصلی خرابی فن
در یخچالهای هیتاچی، خرابی فن اواپراتور معمولاً با این نشانهها همراه است:
- تشکیل توده یخ و برفک در پشت کاور فریزر.
- صدای "تیک تیک" یا ناله از داخل فریزر.
- گرم شدن قسمت پایین (یخچال) در حالی که فریزر هنوز مقداری سرما دارد.
- نمایش کد خطا روی صفحه نمایش (بسته به مدل، معمولاً کدهای مربوط به F-Fan).
L. نگهداری و پیشگیری
برای افزایش طول عمر فن:
- از چیدمان بیش از حد مواد غذایی جلوی دریچههای گردش هوا خودداری کنید تا فشار به فن وارد نشود.
- مطمئن شوید درب یخچال و فریزر کامل بسته میشود (خرابی لاستیک دور درب باعث برفک زدن و گیرپاژ فن میشود).
- در صورت شنیدن صدای غیرعادی، سریعاً نسبت به بررسی اقدام کنید تا از سوختن برد جلوگیری شود.
M. سوالات متداول کاربران
N. مقایسه اجمالی
| مشخصه | فن اورجینال هیتاچی (این محصول) | فنهای چینی متفرقه |
|---|---|---|
| کیفیت ساخت | پلاستیک ABS فشرده و مقاوم | پلاستیک خشک و شکننده |
| میزان نویز | بسیار کم (Silent) | صدای وزوز محسوس |
| دقت سنسور دور | بالا و هماهنگ با برد | غالباً ناسازگار (ایجاد ارور کاذب) |
| طول عمر | بالا | کوتاه |
O. نکات پایانی خرید
برای اطمینان از خریدی موفق، به موارد زیر توجه کنید:
- تطابق سوکت: از خرید فنهایی که سوکت آنها بریده شده یا متفاوت است خودداری کنید.
- ضمانت اصالت: به کیفیت چاپ لیبل و بارکد روی محصول دقت کنید.
- سلامت فیزیکی: شفت موتور نباید هیچگونه لقی افقی داشته باشد.
