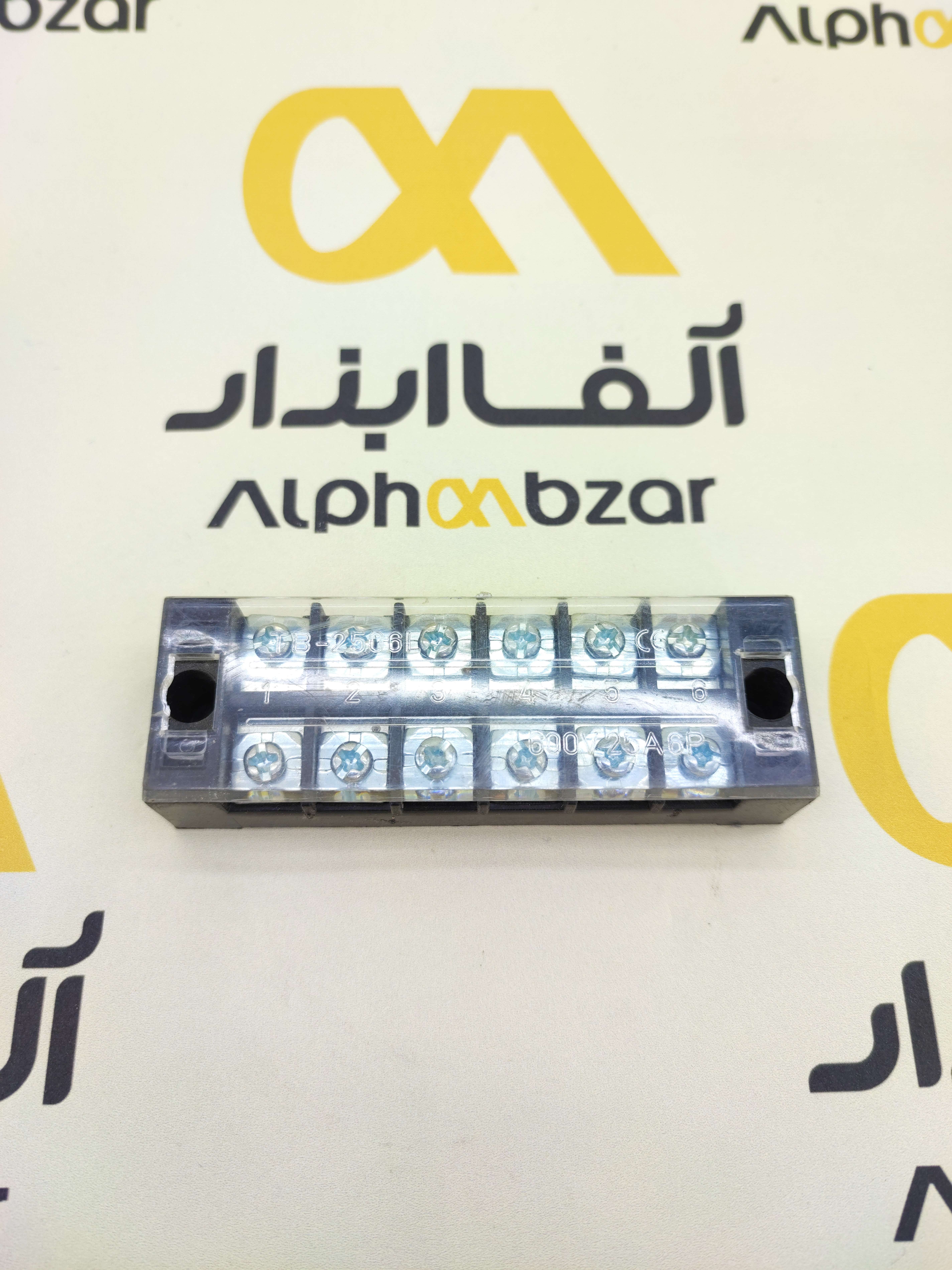

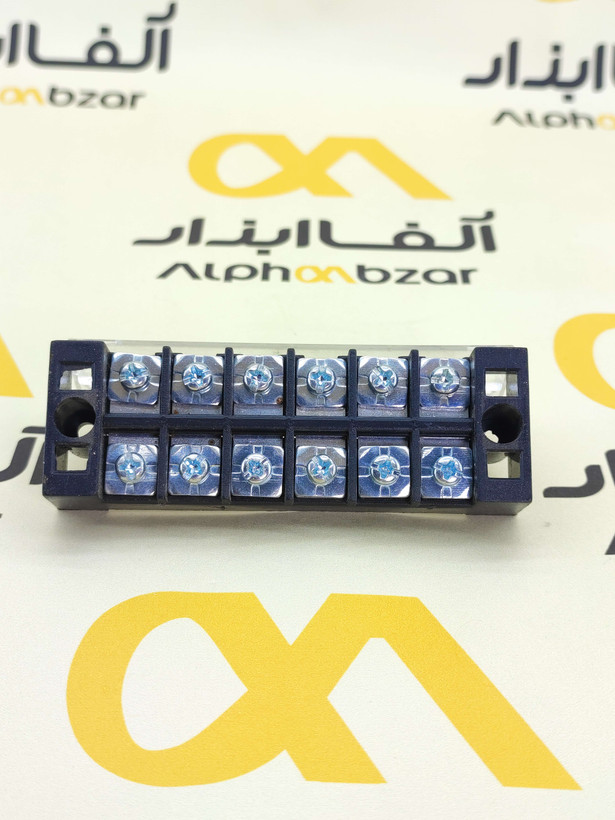

ترمینال برق کولر دوتیکه ۶ خانه دو ردیفه پیچی (روکش دار) مدل TB-1506
لطفا برای دیدن ویژگیهای این محصول به بخش توضیحات مراجعه کنید
ترمینال ۶ تایی کولر دوتیکه (اسپلیت): راهنمای جامع اتصالات برق و فرمان
A. معرفی ترمینال ۶ خانه کولر اسپلیت
ترمینال ۶ تایی یا ۶ خانه، یک جزء حیاتی در سیستمهای تهویه مطبوع اسپلیت (کولر دوتیکه) است که وظیفه برقراری اتصال ایمن و سازمانیافته بین یونیت داخلی و یونیت خارجی را بر عهده دارد. این بلاک اتصال پلاستیکی، نقطه تمرکز سیمکشی برق اصلی (L و N) و کابلهای فرمان یا ارتباطی (Communication/Control Wires) است. استفاده از یک ترمینال باکیفیت برای جلوگیری از بروز اتصالی، کاهش خطر آتشسوزی و تضمین انتقال پایدار سیگنالهای کنترلی بین دو بخش دستگاه تهویه مطبوع، ضروری است. این قطعه به عنوان ستون فقرات ارتباط الکتریکی سیستم عمل میکند.
B. مشخصات فنی متداول ترمینال ۶ تایی اسپلیت
| مشخصه | مقدار یا دامنه استاندارد | توضیحات فنی |
|---|---|---|
| تعداد خانهها (Poles) | ۶ خانه | شش نقطه اتصال مجزا، معمولاً برای فاز، نول و ۴ خط فرمان/کنترل. |
| جنس بدنه عایق | نایلون ۶۶ (Polyamide 66) یا مواد فنولیک | مقاوم در برابر حرارت بالا (تا ۱۲۵ درجه سانتیگراد) و عایق الکتریکی قوی. |
| جنس هادی داخلی | مس یا آلیاژ برنج با روکش نیکل | رسانایی بالا و مقاومت در برابر خوردگی. |
| جریان نامی (Rated Current) | ۲۰ تا ۳۰ آمپر (بسته به ظرفیت AC) | حداکثر جریانی که ترمینال میتواند تحمل کند (برای کولرهای مسکونی). |
| ولتاژ نامی (Rated Voltage) | ۲۵۰ تا ۴۵۰ ولت AC | مناسب برای برق تکفاز رایج. |
| سایز سیم قابل اتصال | ۱.۵ تا ۴ میلیمتر مربع (معادل ۱۶ تا ۱۰ AWG) | پذیرش سیمهای با قطر مختلف. |
| نوع اتصال | پیچی (Screw Terminal) | اتصال محکم و قابل اطمینان توسط پیچ و صفحه فشاردهنده. |
C. ویژگیهای برجسته ترمینال اتصالات اسپلیت
- **عایقبندی قوی:** استفاده از مواد پلاستیکی مهندسی شده برای جلوگیری از نشت جریان و شوک الکتریکی.
- **مقاومت حرارتی بالا:** قابلیت تحمل دمای تولید شده توسط جریانهای بالا و محیطهای گرم یونیت خارجی.
- **قابلیت سرویسدهی آسان:** طراحی پیچی امکان باز و بسته کردن سریع سیمها برای تست یا تعویض را فراهم میکند.
- **اتصال ضد لرزش:** پیچهای محکم اتصال مطمئن را در برابر ارتعاشات کمپرسور و فن تضمین میکنند.
- **سازماندهی سیمکشی:** تفکیک دقیق هر خط (L, N, فرمان) که خطای سیمکشی را به حداقل میرساند.
D. کاربردها و سازگاری با دستگاهها
ترمینال ۶ خانه عمدتاً در دستگاههای زیر کاربرد دارد و با آنها سازگار است:
- **کولرهای گازی اسپلیت دیواری (سرد و گرم):** رایجترین کاربرد، به خصوص در مدلهایی که به خطوط فرمان بیشتری (مانند شیر چهارراهه) نیاز دارند.
- **کولرهای گازی اینورتر:** در برخی مدلهای اینورتر برای اتصال خطوط L و N و خطوط ارتباط داده (Data/Communication Line) که معمولاً ۳ خانه را اشغال میکند.
- **سیستمهای تهویه مطبوع کانالی (داکت اسپلیت):** در نقاط اتصال بین یونیت داخلی و خارجی یا بورد کنترل.
- **سایر دستگاههای الکتریکی:** به عنوان یک بلاک اتصال عمومی با آمپراژ بالا، در سایر لوازم خانگی که نیاز به اتصال ۶ سیم با جریان بالا دارند نیز قابل استفاده است.
E. انواع مدلها و محصولات مشابه
ترمینالهای اتصال در سیستمهای تهویه مطبوع در مدلهای مختلفی عرضه میشوند که بر اساس تعداد خانهها و نوع اتصال دستهبندی میگردند:
- **ترمینالهای ۴ خانه:** رایج در کولرهای تکعملکرد (فقط سرد) و ساده (L, N, Comp, Common).
- **ترمینالهای ۶ خانه (این محصول):** مناسب برای کولرهای سرد و گرم، یا مدلهای اینورتر که به خطوط فرمان اضافی نیاز دارند.
- **ترمینالهای ۸ خانه و بیشتر:** برای سیستمهای VRF یا سیستمهای Multi-Split که دارای خطوط فرمان و سنسورهای متعددی هستند.
- **ترمینالهای فشاری (Push-in):** مدلهای جایگزین که به جای پیچ از مکانیزم فنری یا فشاری برای اتصال سریعتر استفاده میکنند.
F. محاسن استفاده از ترمینال پیچی ۶ تایی
- **ایمنی الکتریکی:** طراحی بسته از تماس تصادفی با سیمهای برقدار جلوگیری کرده و خطر شوک را کاهش میدهد.
- **سرویس و نگهداری آسان:** جداسازی یونیتها برای تعمیر یا جابجایی با باز کردن ساده پیچها امکانپذیر است.
- **مقاومت مکانیکی:** اتصالات پیچی در برابر کشش سیم مقاومتر بوده و احتمال قطع شدن یا شل شدن سیم را به حداقل میرساند.
- **مقرون به صرفه بودن:** قیمت مناسب و عمر طولانی در صورت استفاده از مواد اولیه مرغوب.
G. معایب احتمالی
- **آسیبپذیری پیچها:** در صورت استفاده از پیچگوشتی نامناسب یا سفت کردن بیش از حد، احتمال هرز شدن رزوه وجود دارد.
- **حساسیت به خوردگی:** در محیطهای مرطوب یا شیمیایی (مانند کنار دریا)، اگر هادی از آلیاژ نامناسب باشد، ممکن است دچار خوردگی شود.
- **نیاز به بررسی دورهای:** اتصالات پیچی ممکن است به مرور زمان و در اثر لرزش شل شوند و نیاز به آچارکشی مجدد دارند.
H. روشهای تست و چکلیست تست ترمینال
تست ترمینال ۶ خانه اغلب با هدف بررسی سلامت هادیها و اطمینان از عدم وجود قطعی یا اتصال کوتاه انجام میشود.
چکلیست تست:
- **بازرسی ظاهری:** بررسی کنید که بدنه پلاستیکی ترمینال دچار ذوبشدگی، ترک یا تغییر رنگ ناشی از حرارت نشده باشد.
- **تست هدایت الکتریکی (Continuity Test):** با استفاده از یک اهممتر یا مولتیمتر در حالت بازر، هدایت الکتریکی را بین ورودی و خروجی (پیچهای روبهرو) هر خانه تست کنید. مقاومت باید صفر یا نزدیک به صفر باشد.
- **تست عایقبندی (Insulation Resistance):** با استفاده از میگر یا مولتیمتر، مقاومت بین دو خانه مجاور و همچنین بین هادی و پیچهای نصب (اگر فلزی باشند) را اندازهگیری کنید. مقاومت باید بسیار بالا (در حد مگااهم) باشد.
- **بررسی اتصالات پیچی:** اطمینان حاصل کنید که تمام پیچها به درستی سفت شدهاند و سیمها محکم در جای خود قرار گرفتهاند.
I. روش عیبیابی، دلایل و راهحلها
| نشانه خرابی | دلایل احتمالی | راهحل پیشنهادی |
|---|---|---|
| گرم شدن بیش از حد و بوی سوختگی | شل بودن اتصال پیچی (آچارکشی نامناسب) یا استفاده از ترمینال نامناسب با جریان نامی پایینتر از نیاز دستگاه. | آچارکشی مجدد تمام پیچها یا تعویض با ترمینال باکیفیت و آمپراژ بالاتر. |
| عدم کارکرد کمپرسور/فن یونیت خارجی | قطعی در یکی از خانههای ترمینال فرمان یا برق. | تست Continuity (پیوستگی) برای شناسایی خانه آسیبدیده و تعویض ترمینال. |
| خرد شدن یا ترک خوردن بدنه پلاستیکی | طول عمر بالا، قرارگیری در معرض UV خورشید (در یونیت خارجی) یا کیفیت پایین مواد اولیه. | تعویض فوری ترمینال. |
| نوسان در کارکرد (به خصوص مدلهای اینورتر) | اتصال ضعیف یا نیمهسوخته در خطوط سیگنال (فرمان). | بازرسی و تمیزکاری نقاط اتصال سیگنال، و سفت کردن پیچها. |
J. نحوه تعویض ترمینال ۶ تایی (گامبهگام)
- **قطع کامل برق:** از قطع بودن کامل برق دستگاه، از طریق کلید مینیاتوری یا فیوز اصلی، اطمینان حاصل کنید و با مولتیمتر عدم وجود ولتاژ را تأیید کنید.
- **عکسبرداری و نقشهبرداری:** قبل از هرگونه جداسازی، از نحوه سیمبندی و ترتیب رنگ سیمها عکس بگیرید یا آن را یادداشت کنید.
- **جداسازی سیمها:** با استفاده از پیچگوشتی مناسب، پیچهای ترمینال قدیمی را شل کرده و سیمها را با دقت خارج کنید.
- **جداسازی ترمینال معیوب:** پیچهای نگهدارنده ترمینال به بدنه دستگاه را باز کرده و قطعه معیوب را خارج کنید.
- **نصب ترمینال جدید:** ترمینال جدید را در جایگاه خود قرار داده و پیچهای نگهدارنده آن را محکم کنید.
- **سیمبندی مجدد:** سیمها را بر اساس عکس و نقشه قبلی، به خانههای مربوطه در ترمینال جدید متصل کنید. اطمینان حاصل کنید که بخش عایق سیم داخل ترمینال نرود و پیچ مستقیماً بر روی هادی (مفتول/رشتههای سیم) فشار وارد کند.
- **آچارکشی نهایی:** پیچها را به اندازه کافی سفت کنید تا اتصال محکم باشد، اما از سفت کردن بیش از حد که منجر به هرز شدن شود، پرهیز کنید.
- **تست عملکرد:** پس از بستن دربها، برق دستگاه را وصل کرده و عملکرد صحیح یونیت داخلی و خارجی را بررسی کنید.
K. خرابیهای رایج و نشانههای آنها
خرابی ترمینال ۶ تایی معمولاً ناشی از مشکلات اتصال یا کیفیت پایین متریال است که با نشانههای زیر همراه است:
- **سیاه شدن و ذوب شدن پلاستیک:** نشاندهنده جریان کشی بالا و اتصال ضعیف در خانههای برق اصلی (L و N) است.
- **قطعی متناوب دستگاه:** ممکن است ناشی از شل شدن اتصال در خط فرمان باشد که باعث قطع و وصل شدن سیگنالهای کنترلی میشود.
- **خوردگی هادیها:** تشکیل لایه سبز یا سفید بر روی قسمتهای فلزی، به خصوص در محیطهای با رطوبت بالا یا آلودگی شیمیایی.
- **عدم امکان سفت کردن پیچ:** در صورت هرز شدن رزوه پیچ یا مهره داخلی، پیچ در جای خود محکم نمیشود و اتصال ضعیف میماند.
L. نکات نگهداری و افزایش طول عمر ترمینال
- **بازرسی دورهای:** حداقل سالی یکبار در سرویسهای فصلی، اتصالات ترمینال را از نظر شل بودن پیچها یا علائم سوختگی بازرسی کنید.
- **استفاده از سرسیم مناسب:** برای سیمهای رشتهای، استفاده از سرسیم (وایرشو) مناسب با قطر سیم، باعث ایجاد اتصال محکم و افزایش سطح تماس میشود.
- **تمیز نگه داشتن:** از انباشته شدن گرد و غبار و رطوبت بر روی ترمینال جلوگیری کنید.
- **کالیبراسیون سفتکاری:** هنگام نصب، از گشتاور مناسب برای سفت کردن پیچها استفاده کنید تا از هرز شدن یا شکستن ترمینال جلوگیری شود.
M. سؤالات متداول (FAQ) درباره ترمینال اسپلیت
N. جدول مقایسه ترمینالهای مشابه اسپلیت
| ویژگی | ترمینال ۶ خانه پیچی (این محصول) | ترمینال ۴ خانه پیچی | ترمینال ۶ خانه فشاری (Push-in) |
|---|---|---|---|
| سهولت نصب/تعویض | متوسط (نیاز به سفت کردن پیچ) | متوسط | بالا (بدون نیاز به پیچگوشتی) |
| قابلیت اطمینان اتصال | بالا (اتصال مکانیکی محکم) | بالا | بسیار بالا (اتصال فنری) |
| خطوط قابل پشتیبانی | برق (L, N) + ۴ خط فرمان | برق (L, N) + ۲ خط فرمان | برق (L, N) + ۴ خط فرمان |
| مقاومت در برابر لرزش | خوب | خوب | عالی |
O. نکات مهم هنگام خرید ترمینال کولر اسپلیت
هنگام تهیه ترمینال ۶ تایی برای کولر دوتیکه، توجه به کیفیت ساختار و مشخصات فنی برای تضمین ایمنی و عملکرد دستگاه بسیار حیاتی است:
- **بررسی آمپراژ نامی:** مطمئن شوید که ترمینال انتخابی، جریان نامی کمپرسور کولر شما (با در نظر گرفتن یک حاشیه ایمنی) را تحمل کند.
- **جنس بدنه و عایق:** به دنبال موادی باشید که مقاومت حرارتی بالا (مانند PA66) دارند تا در دمای بالا ذوب نشوند.
- **کیفیت فلزات هادی:** جنس فلز داخلی (مس یا آلیاژ برنج) باید دارای رسانایی بالا و مقاومت در برابر خوردگی باشد.
- **ساختار پیچ و مهره:** مطمئن شوید که پیچها از فلز مستحکم ساخته شدهاند و به راحتی هرز نمیشوند. ترمینالهایی با صفحه فشاردهنده (Clamp) به جای پیچ مستقیم روی سیم، اتصال بهتری ایجاد میکنند.
- **تطابق با استانداردها:** قطعهای را انتخاب کنید که استانداردهای فنی و ایمنی معتبر را داشته باشد.
