بررسی تخصصی آچار پرس سرسیم جغجغه‌ای مدل HTB-30J

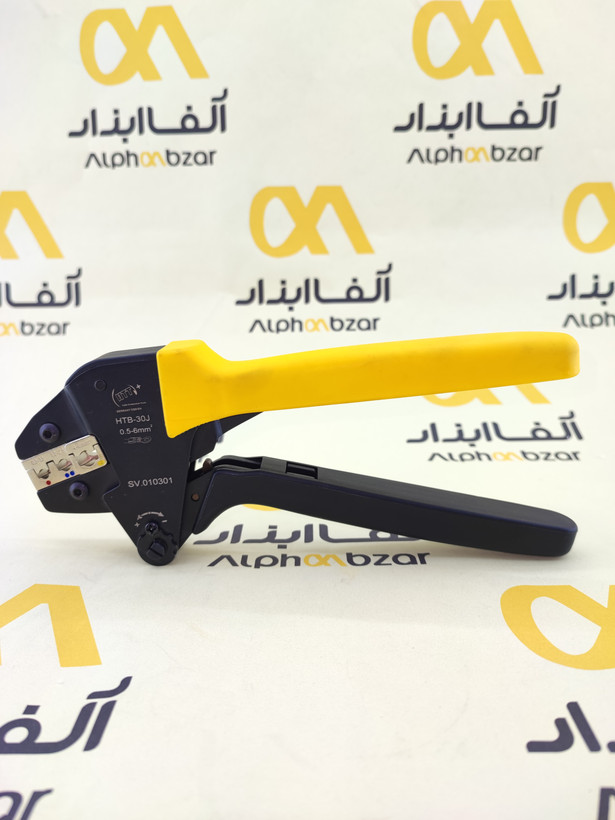

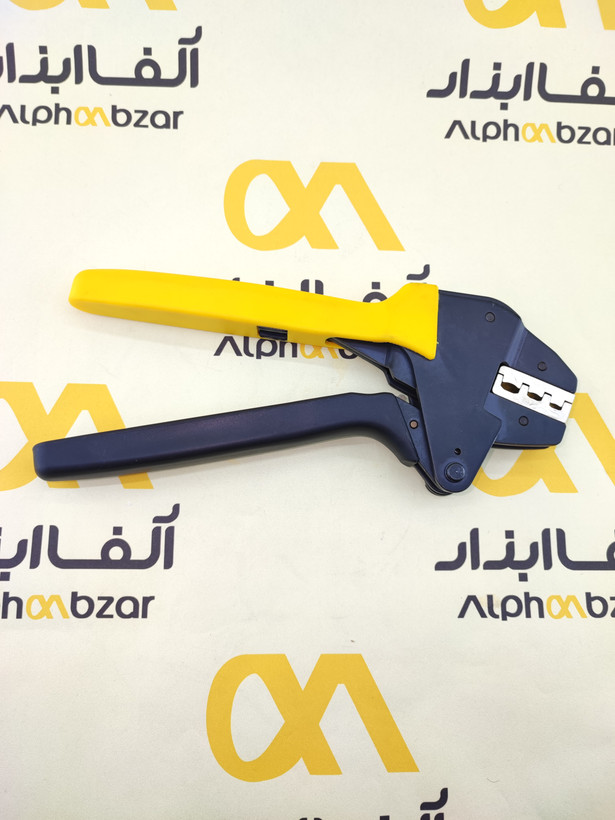

آچار پرس سرسیم مدل HTB-30J (که اغلب با نام HS-30J نیز شناخته می‌شود) یک ابزار تخصصی و حرفه‌ای برای پرس کردن سرسیم‌های روکش‌دار (Insulated Terminals) است. این ابزار با بهره‌گیری از مکانیزم جغجغه‌ای (Ratcheting)، اطمینان حاصل می‌کند که هر عملیات پرس با فشار کامل و استاندارد انجام شود و تا زمان تکمیل سیکل پرس، فک‌ها باز نمی‌شوند. طراحی ارگونومیک دسته‌های زرد و مشکی و فک‌های فولادی سخت‌کاری شده با کدهای رنگی، این محصول را به گزینه‌ای ایده‌آل برای برق‌کاران صنعتی، تکنسین‌های خودرو و نصابان تابلو برق تبدیل کرده است.

B. مشخصات فنی کامل

نام مدل	HTB-30J (معادل سری HS-30J)
نوع ابزار	پرس سرسیم جغجغه‌ای (Ratchet Crimping Plier)
محدوده پرس (سطح مقطع)	0.5 تا 6.0 میلی‌متر مربع (AWG 20-10)
جنس بدنه	فولاد کربنی سخت‌کاری شده (Hardened Carbon Steel)
جنس دسته	پلاستیک فشرده (PP) و لاستیک ضد لغزش (TPR)
نوع فک (Die)	قابل تعویض، مخصوص سرسیم‌های روکش‌دار
طول کلی	حدود 230 میلی‌متر
وزن تقریبی	600 گرم
مکانیزم تنظیم فشار	دارد (چرخ‌دنده ستاره‌ای)

C. ویژگی‌های برجسته

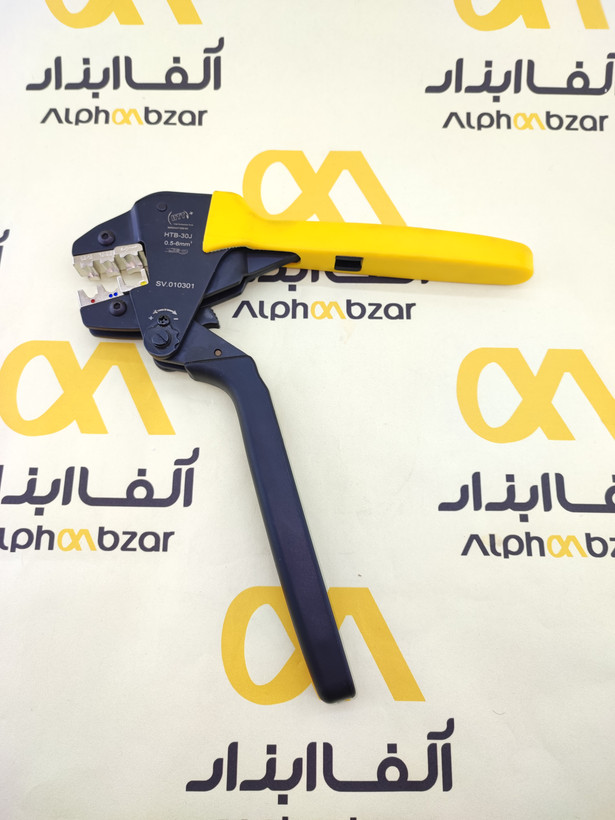

کدگذاری رنگی فک‌ها: دارای سه حفره با نشانگرهای رنگی قرمز، آبی و زرد برای تطابق سریع با سایز سرسیم استاندارد.
مکانیزم جغجغه‌ای (Ratchet): این سیستم باعث می‌شود تا زمانی که دسته کاملاً بسته نشده و پرس کامل نشده است، فک‌ها باز نشوند. این ویژگی از پرس‌های ناقص (Under-crimping) جلوگیری می‌کند.
قابلیت تنظیم فشار (Pressure Adjustment): دارای یک پیچ و چرخ‌دنده ستاره‌ای برای افزایش یا کاهش نیروی فک‌ها جهت کالیبراسیون دقیق.
اهرم خلاص‌کن اضطراری (Release Lever): یک ضامن کوچک بین دسته‌ها تعبیه شده تا در صورت گیر کردن ابزار یا اشتباه در پرس، بتوان فک‌ها را دستی آزاد کرد.
فک‌های قابل تعویض: فک‌ها با پیچ به بدنه متصل شده‌اند و امکان تعویض آن‌ها با سایر فک‌های سری J وجود دارد.

D. کاربردها

این ابزار منحصراً برای سرسیم‌های روکش‌دار طراحی شده است و در موارد زیر کاربرد دارد:

تابلو برق صنعتی: اتصال سیم‌های فرمان به ترمینال‌ها.
سیم‌کشی خودرو: تعمیرات دسته سیم و نصب سیستم صوتی (به دلیل مقاومت بالای پرس در برابر لرزش).
تعمیرات لوازم خانگی: تعویض سیم‌های داخلی ماشین لباسشویی، یخچال و...
انواع سرسیم‌های قابل پرس:
- سرسیم حلقوی (Ring)
- سرسیم دوشاخ (Spade/Fork)
- سرسیم‌های فیشی نری و مادگی (Disconnects)
- رابط‌های بین‌راهی (Butt Connectors)

E. مدل‌های مشابه و نام‌گذاری‌ها

مدل HTB-30J در بازار با نام‌های دیگری نیز شناخته می‌شود که از نظر فنی کاملاً مشابه هستند:

HS-30J: رایج‌ترین نام معادل جهانی برای این تیپ آچار.
LY-03C: عملکرد مشابه برای سرسیم‌های روکش‌دار اما با طراحی بدنه متفاوت.
HS-40J: برای رنج‌های سایز متفاوت.
برندهای مختلفی مانند AlphaAbzar، Proskit، Opt و برندهای چینی OEM این مدل را تولید می‌کنند.

F. محاسن (مزایا)

✅ تضمین اتصال الکتریکی و مکانیکی محکم و استاندارد.
✅ عدم نیاز به نیروی زیاد دست به دلیل اهرم‌های بلند و مکانیزم جغجغه‌ای.
✅ کاهش خطای انسانی (جلوگیری از پرس نیمه‌کاره).
✅ طول عمر بالای فک‌ها به دلیل آلیاژ سخت‌کاری شده.
✅ قیمت مقرون‌به‌صرفه نسبت به مدل‌های هیدرولیک.

G. معایب

❌ عدم کارایی برای سرسیم‌های بدون روکش (برنجی) یا وایرشوهای لوله‌ای (نیاز به فک متفاوت).
❌ وزن نسبتاً سنگین برای کارهای طولانی مدت و مداوم.
❌ ممکن است برای فضاهای بسیار تنگ و دسترسی دشوار، بزرگ باشد.

H. روش تست کیفیت پرس

برای اطمینان از عملکرد صحیح آچار HTB-30J، تست‌های زیر را انجام دهید:

تست کشش (Pull Test): پس از پرس، سیم را با نیروی مشخصی بکشید. سیم نباید از داخل سرسیم خارج شود.
تست بصری عایق: روکش پلاستیکی سرسیم نباید پاره، سوراخ یا له شده باشد (نشان‌دهنده فشار بیش از حد).
بررسی حک‌شدگی: معمولاً این آچار کدی را روی عایق حک می‌کند (مثلاً نقطه یا عدد) که باید واضح باشد.
تست عدم لقی: سیم داخل قسمت فلزی سرسیم نباید هیچ‌گونه بازی یا لقی داشته باشد.

I. عیب‌یابی (Troubleshooting)

مشکل	دلیل احتمالی	راه حل
پرس شل است و سیم در می‌آید	فشار کم دستگاه یا انتخاب حفره بزرگتر از سایز	پیچ تنظیم فشار را باز کرده و چرخ‌دنده را به سمت (+) بچرخانید. از سایز حفره صحیح استفاده کنید.
روکش سرسیم پاره می‌شود	فشار بیش از حد دستگاه	چرخ‌دنده تنظیم فشار را به سمت (-) یا جهت کاهش نیرو بچرخانید.
آچار قفل شده و باز نمی‌شود	گیر کردن مکانیزم یا تلاش برای پرس جسم سخت	از ضامن خلاص‌کن (Release Lever) کوچک که بین دو دسته قرار دارد استفاده کنید تا فک‌ها باز شوند.
فک‌ها روی هم تراز نیستند	شل شدن پیچ‌های نگهدارنده فک	پیچ‌های روی فک را با پیچ‌گوشتی سفت کنید.

J. نحوه تعویض فک‌ها

یکی از مزایای HTB-30J قابلیت تعویض فک (Die) است. مراحل تعویض:

آچار را در حالت نیمه‌باز قرار دهید.
با استفاده از یک پیچ‌گوشتی چهارسو، دو پیچ نگهدارنده فک بالا و پایین را باز کنید.
فک‌های قدیمی را خارج کرده و فک جدید (مثلاً برای وایرشو یا سرسیم غیرعایق) را جایگذاری کنید.
دقت کنید که جهت فک‌ها صحیح باشد (سایزهای روی فک با هم منطبق باشند).
پیچ‌ها را ببندید اما تا انتها سفت نکنید؛ آچار را یک بار ببندید تا فک‌ها تراز شوند، سپس پیچ‌ها را کاملاً سفت کنید.

K. خرابی‌های رایج

سایش دندانه‌های جغجغه: در اثر کارکرد بسیار زیاد و عدم روغن‌کاری، ممکن است قفل‌کن عمل نکند.
شکستن فنر داخلی: اگر دسته‌ها پس از پرس به حالت اول برنگردند، فنر داخلی شکسته یا در رفته است.
گم شدن پین‌ها: پین‌های اتصال دهنده اهرم‌ها ممکن است به مرور زمان شل شوند (نیاز به بازرسی دوره‌ای).

L. نگهداری و افزایش طول عمر

روغن‌کاری: هر 3 ماه یکبار تمام نقاط متحرک و پین‌ها را با روغن سبک (مثل روغن چرخ) روانکاری کنید.
تمیزکاری: پس از استفاده، گرد و غبار و پلیسه‌ها را از روی فک‌ها پاک کنید.
عدم ضربه: از آچار به عنوان چکش استفاده نکنید؛ ضربه می‌تواند باعث عدم تراز فک‌ها شود.
محدودیت استفاده: هرگز مفتول‌های فولادی یا اجسام سخت غیر از مس و آلومینیوم را با آن پرس نکنید.

M. سوالات متداول (FAQ)

1. رنگ‌های روی فک نشان‌دهنده چیست؟

رنگ قرمز برای سیم 0.5 تا 1.5، آبی برای 1.5 تا 2.5 و زرد برای 4 تا 6 میلی‌متر مربع است.

2. آیا می‌توان وایرشو (سر سیم لوله‌ای) را با این آچار پرس کرد؟

خیر، این مدل مخصوص سرسیم‌های روکش‌دار تخت و حلقوی است. پرس وایرشو با این آچار باعث له شدن و عدم اتصال صحیح می‌شود.

3. چگونه آچار قفل شده را باز کنیم؟

یک اهرم کوچک بین دو دسته (نزدیک محور چرخش) وجود دارد. آن را به سمت فک‌ها فشار دهید تا قفل آزاد شود.

4. آیا این آچار سیم را لخت می‌کند؟

خیر، HTB-30J فقط عمل پرس (Crimping) را انجام می‌دهد و تیغه‌ای برای برش یا لخت کردن ندارد.

5. تفاوت این مدل با مدل‌های ساده چیست؟

مدل‌های جغجغه‌ای فشار یکنواخت و استانداردی وارد می‌کنند و تا پرس کامل نشود باز نمی‌شوند، اما مدل‌های ساده وابسته به نیروی لحظه‌ای دست کاربر هستند.

6. آیا بدنه آچار عایق برق است؟

خیر، با اینکه دسته‌ها روکش پلاستیکی دارند، این ابزار عایق ولتاژ بالا (VDE) نیست و نباید روی خطوط برق‌دار استفاده شود.

7. پیچ ستاره‌ای روی بدنه چه کاربردی دارد؟

برای تنظیم نیروی نهایی پرس (Crimp Force) استفاده می‌شود.

8. حداکثر سایز سیمی که می‌توان پرس کرد چقدر است؟

تا سایز 6 میلی‌متر مربع (معادل AWG 10) با حفره زرد رنگ.

9. جنس فک‌ها از چیست؟

معمولاً از آلیاژ فولاد کروم-وانادیوم یا فولاد کربنی سخت‌کاری شده.

10. آیا قطعات یدکی آن موجود است؟

بله، فک‌های یدکی سری J و فنرهای داخلی معمولاً در بازار ابزار یافت می‌شوند.

N. مقایسه با سایر ابزارها

ویژگی	HTB-30J (جغجغه‌ای)	انبر پرس ساده (دستی)	پرس هیدرولیک
کیفیت پرس	بسیار خوب و یکنواخت	متوسط (وابسته به زور دست)	عالی
خستگی دست	کم	زیاد	بسیار کم
سرعت کار	بالا	متوسط	پایین
قیمت	مقرون‌به‌صرفه	ارزان	گران

O. نکات مهم هنگام خرید

روانی حرکت: دسته‌ها باید بدون گیر کردن باز و بسته شوند و صدای "تیک تیک" جغجغه منظم باشد.
تراز بودن فک‌ها: وقتی آچار بسته است، فک‌های بالا و پایین باید دقیقاً روبروی هم باشند و انحراف جانبی نداشته باشند.
کیفیت دسته: روکش دسته باید محکم باشد و بوی نامطبوع مواد بازیافتی ندهد.
وضوح رنگ‌ها: نقاط رنگی (قرمز/آبی/زرد) روی فک باید با کیفیت و واضح باشند تا در حین کار اشتباه رخ ندهد.

P. منابع

اطلاعات ارائه شده بر اساس استانداردهای بین‌المللی اتصالات و مشخصات فنی عمومی ابزارهای سری HS/HTB گردآوری شده است:

Generic Tool Datasheets for HS-30J Series
IEC 60352-2: Solderless connections - Crimped connections
Industrial Crimp Tool User Manuals (e.g., IWISS, Opt)

[IWS-30J Crimping Tool Kit review](https://www.youtube.com/watch?v=eJiJI4suJaM) این ویدیو اگرچه مربوط به مدل هیدرولیک یا کیت کامل است، اما نحوه عملکرد و استانداردهای پرس و عیب‌یابی که در آن مطرح می‌شود، برای درک مکانیزم پرس‌های سری J بسیار مفید و مرتبط است. http://googleusercontent.com/youtube_content/0 *بازدیدهای ویدیو YouTube در «سابقه YouTube» شما ذخیره خواهد شد و داده‌هایتان مطابق با [شرایط خدمات](https://www.youtube.com/static?template=terms) YouTube ذخیره و و از آن‌ها استفاده خواهد شد.*
