دستهبندی: اواپراتور یخچال فریزر
برچسبها :

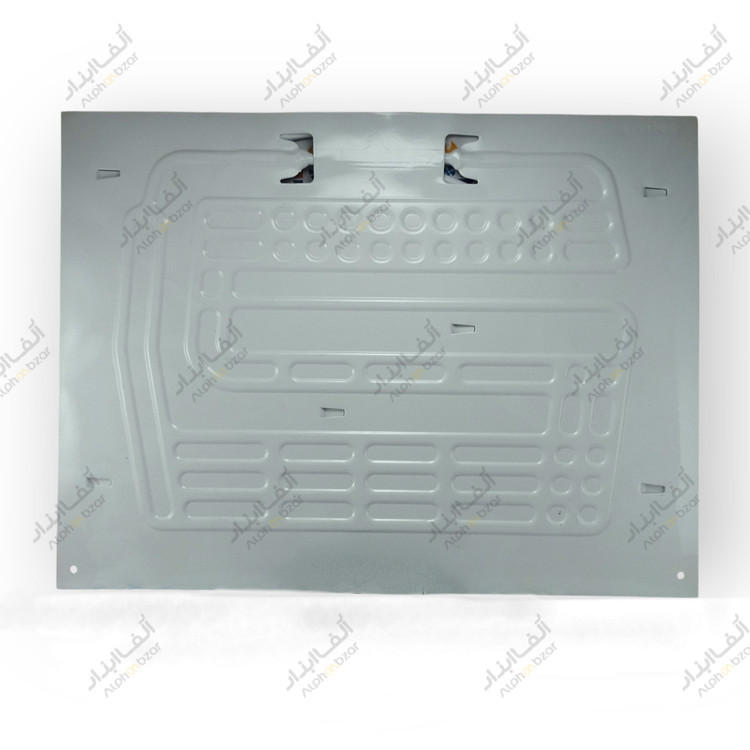

نوع اواپراتور: صفحه ایی (تریزون)
جنس متریال: آلومینیوم لعاب کاری شده
ابعاد: 330 × 440 میلیمتر
گنجایش: 120 سی سی
معرفی کلی
اواپراتورهای صفحهای (Plate Evaporators) از پیشرفتهترین انواع مبدلهای حرارتی هستند که در سیستمهای تبرید و تهویه مطبوع کاربرد گستردهای دارند. این تجهیزات با استفاده از صفحات فلزی نازک و کانالهای خاص، عملکرد فوقالعادهای در انتقال حرارت ارائه میدهند.
نکته مهم: اواپراتورهای صفحهای به دلیل طراحی کمپکت و بازدهی بالا، انتخاب اول مهندسان برای پروژههای صنعتی محسوب میشوند.
ویژگیهای منحصربهفرد
بازدهی بالای انتقال حرارت
با نسبت سطح به حجم بالا، حداکثر انتقال حرارت را فراهم میکند
طراحی فشرده
فضای کمتری نسبت به مبدلهای حرارتی سنتی اشغال میکند
انعطافپذیری
امکان تنظیم برای کاربردهای مختلف و شرایط عملیاتی متنوع
نگهداری آسان
دسترسی آسان به قطعات و امکان تمیزکاری کامل
مقاومت به خورندگی
ساخته شده از مواد مقاوم در برابر محیطهای خورنده
صرفهجویی انرژی
کاهش قابل توجه مصرف انرژی در مقایسه با سیستمهای قدیمی
کاربردهای صنعتی
صنایع غذایی
خشککردن و تغلیظ محصولات غذایی، فرآیند لبنیات
تبرید تجاری
یخچالها، فریزرها، سردخانههای صنعتی
تهویه مطبوع
سیستمهای HVAC، کولرهای صنعتی
صنایع شیمیایی
تقطیر، تغلیظ محلولها، فرآیندهای جداسازی
دریایی
سیستمهای تبرید کشتی، نگهدارندههای دریایی
پزشکی
آزمایشگاهها، نگهداری داروها، تجهیزات پزشکی
مشخصات فنی
| مشخصه | مقدار/محدوده |
|---|---|
| جنس صفحات | فولاد ضدزنگ 316L، آلومینیوم، مس |
| ضخامت صفحه | 0.4 - 1.2 میلیمتر |
| فشار کاری | تا 30 بار |
| محدوده دمای کاری | -50 تا +200 درجه سانتیگراد |
| ضریب انتقال حرارت | 3000-8000 وات بر متر مربع کلوین |
| کیفیت سطح | Ra ≤ 0.8 میکرومتر |
| انواع کانالها | موجدار، شیاردار، صاف |
اصول کارکرد
مکانیسم انتقال حرارت
در اواپراتورهای صفحهای، سیال مبرد (معمولاً در حالت مایع) از طریق کانالهای خاصی جریان مییابد. صفحات فلزی نازک باعث انتقال حرارت از محیط اطراف به سیال مبرد میشوند و موجب تبدیل آن از حالت مایع به گاز میگردند.
جریان سیالات
معمولاً سیالات به صورت جریان متقابل (Counter-flow) عبور میکنند که باعث افزایش بازدهی انتقال حرارت میشود. این روش باعث حداکثر استفاده از اختلاف دما بین دو سیال میگردد.
مزیت کلیدی: طراحی کانالهای موجدار باعث ایجاد آشفتگی در جریان سیال شده و ضریب انتقال حرارت را تا 5 برابر افزایش میدهد.
انواع اواپراتورهای صفحهای
بر اساس ساختار
صفحات تخت: برای کاربردهای عمومی و فشار پایین
صفحات موجدار: برای افزایش انتقال حرارت و کاربردهای سنگین
صفحات شیاردار: برای سیالات خاص و شرایط ویژه
بر اساس نحوه اتصال
قابل جدا (Gasketed): امکان باز و بسته کردن برای نگهداری
جوشکاری شده (Welded): مقاومت بالا در برابر فشار و دما
لحیمکاری شده (Brazed): ترکیبی از مقاومت و قابلیت تعمیر
مزایای اقتصادی
استفاده از اواپراتورهای صفحهای مزایای اقتصادی قابلتوجهی دارد. این تجهیزات به دلیل بازدهی بالا، مصرف انرژی را تا 40% کاهش میدهند. همچنین عمر مفید طولانی و هزینه نگهداری کم، آنها را به گزینهای اقتصادی برای بلندمدت تبدیل میکند.
در بسیاری از کاربردها، سرمایهگذاری اولیه در این تکنولوژی ظرف 2-3 سال بازگشت پیدا میکند. این بازگشت سرمایه از طریق صرفهجویی در مصرف انرژی، کاهش هزینههای نگهداری و افزایش بهرهوری حاصل میشود.
نکات نگهداری
بازرسی منظم
انجام بازرسی ماهانه برای کنترل نشتی، خورندگی و تمیزی سطوح ضروری است.
تمیزکاری
استفاده از مواد تمیزکننده مناسب و دورهای برای جلوگیری از تجمع رسوبات.
کنترل فشار
نظارت مستمر بر فشار سیال برای اطمینان از عملکرد بهینه سیستم.
هشدار مهم
هرگز از مواد شوینده اسیدی قوی استفاده نکنید که ممکن است به صفحات فلزی آسیب برساند. همیشه از تجهیزات ایمنی مناسب استفاده کنید.
معیارهای انتخاب
برای انتخاب اواپراتور صفحهای مناسب، عوامل زیر را در نظر بگیرید:
ظرفیت تبرید مورد نیاز: محاسبه دقیق بار حرارتی سیستم
نوع سیال مبرد: سازگاری با مواد ساختاری
شرایط محیطی: دما، رطوبت و شرایط نصب
فضای در دسترس: ابعاد و محدودیتهای فیزیکی
بودجه پروژه: تعادل بین هزینه اولیه و صرفهجویی بلندمدت
نتیجهگیری
اواپراتورهای صفحهای به عنوان یکی از پیشرفتهترین تکنولوژیهای موجود در صنعت تبرید، ترکیب منحصربهفردی از بازدهی بالا، طراحی کمپکت و اقتصادی بودن را ارائه میدهند. این تجهیزات نه تنها باعث کاهش مصرف انرژی میشوند، بلکه عملکرد پایدار و قابل اعتمادی نیز فراهم میکنند.
با رشد روزافزون تقاضا برای سیستمهای کارآمد و سازگار با محیط زیست، اواپراتورهای صفحهای به انتخاب اول مهندسان و طراحان سیستمهای تبرید تبدیل شدهاند. سرمایهگذاری در این تکنولوژی، ضمانت موفقیت پروژههای آینده خواهد بود.
