🔍 معرفی کلی سیستم

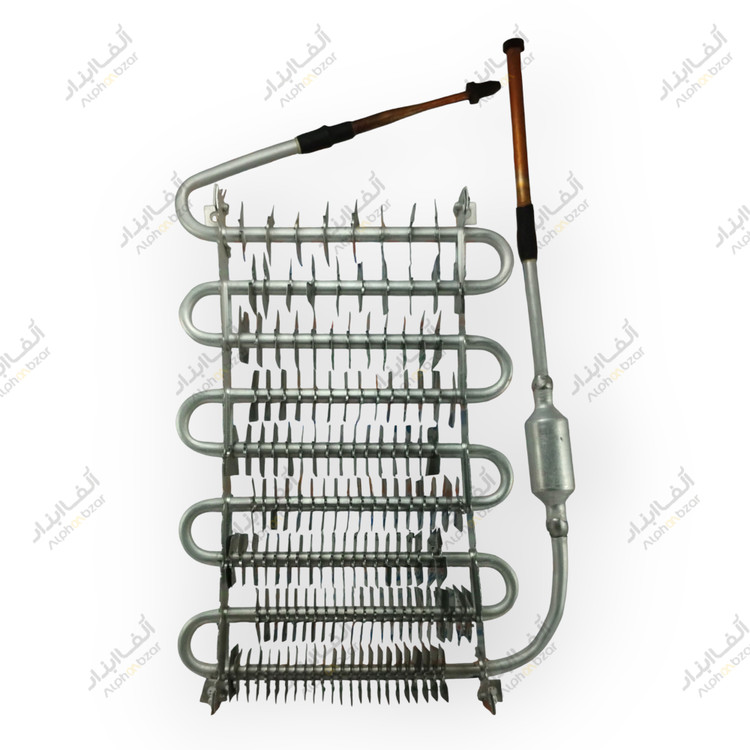

اواپراتور (Evaporator) نمایش داده شده یک مبدل حرارتی پیشرفته با طراحی مارپیچی است که در سیستم‌های تبرید یخچال و فریزرهای خانگی و تجاری استفاده می‌شود. این نوع اواپراتور با ساختار آلومینیومی و اتصالات مسی، عملکرد بهینه‌ای در انتقال حرارت ارائه می‌دهد.

🏗️ ساختار و مواد سازنده

مواد اصلی

اجزای تشکیل دهنده

• لوله‌های مارپیچی: مسیر عبور مبرد با طراحی بهینه برای حداکثر انتقال حرارت
• فین‌های آلومینیومی: صفحات نازک متصل به لوله‌ها برای افزایش سطح تبادل حرارت
• اتصال ورودی (مسی): نقطه ورود مبرد مایع با قابلیت اتصال به لوله کاپیلاری
• اتصال خروجی (مسی): نقطه خروج بخار مبرد به سمت کمپرسور
• صداگیر ورودی: سیستم کاهش نویز ناشی از جریان مبرد
• آکومولاتور: مخزن جداکننده مایع از گاز در انتهای مسیر

⚙️ نحوه عملکرد تخصصی

مرحله 1: ورود مبرد

مبرد مایع با دمای پایین و فشار متوسط از طریق اتصال ورودی مسی وارد سیستم می‌شود. صداگیر ورودی نویز ناشی از اختلاف فشار و جریان آشفته را کاهش می‌دهد.

مرحله 2: تبخیر تدریجی

مبرد در طول مسیر مارپیچی، حرارت محیط داخل یخچال را جذب کرده و به تدریج از حالت مایع به بخار تبدیل می‌شود. فین‌های آلومینیومی این فرآیند را تسریع می‌کنند.

مرحله 3: جداسازی فازها

آکومولاتور در انتهای مسیر، ذرات مایع باقی‌مانده را از بخار جدا کرده و مانع ورود مایع به کمپرسور می‌شود.

مرحله 4: خروج بخار

بخار مبرد با دمای بالاتر از طریق اتصال خروجی مسی به سمت کمپرسور هدایت می‌شود.

📊 مشخصات فنی و عملکردی

پارامترهای حرارتی

• ظرفیت تبرید: بسته به اندازه، معمولاً بین 100-500 وات
• محدوده دمایی عملکرد: -30°C تا +10°C
• ضریب انتقال حرارت: بالا به دلیل استفاده از آلومینیوم و طراحی فین‌دار
• افت فشار: کم به دلیل طراحی بهینه مسیر

مزایای طراحی

• راندمان بالا: سطح تبادل حرارت گسترده
• عمر طولانی: مقاومت در برابر خورندگی
• عملکرد بی‌صدا: وجود صداگیر ورودی
• ایمنی بالا: آکومولاتور محافظ
• نصب آسان: اتصالات مسی قابل لحیم‌کاری

🔧 نکات نصب و نگهداری

الزامات نصب

• موقعیت‌گذاری صحیح برای جریان هوای طبیعی
• اتصال محکم لوله‌های ورودی و خروجی
• عایق‌کاری مناسب اتصالات
• بررسی عدم نشتی پس از نصب

نگهداری دوره‌ای

• تمیزکاری فین‌ها: حداقل هر 6 ماه یک بار
• بررسی اتصالات: کنترل نشتی و محکم بودن
• یخ‌زدایی: در صورت تشکیل یخ بیش از حد
• کنترل آکومولاتور: بررسی عملکرد صحیح

🎯 کاربردها و انواع مختلف

کاربردهای اصلی

• یخچال‌های خانگی تک و دو درب
• فریزرهای صندوقی و ایستاده
• یخچال‌فریزرهای ترکیبی
• سیستم‌های تبرید تجاری کوچک

انواع مختلف بر اساس اندازه
