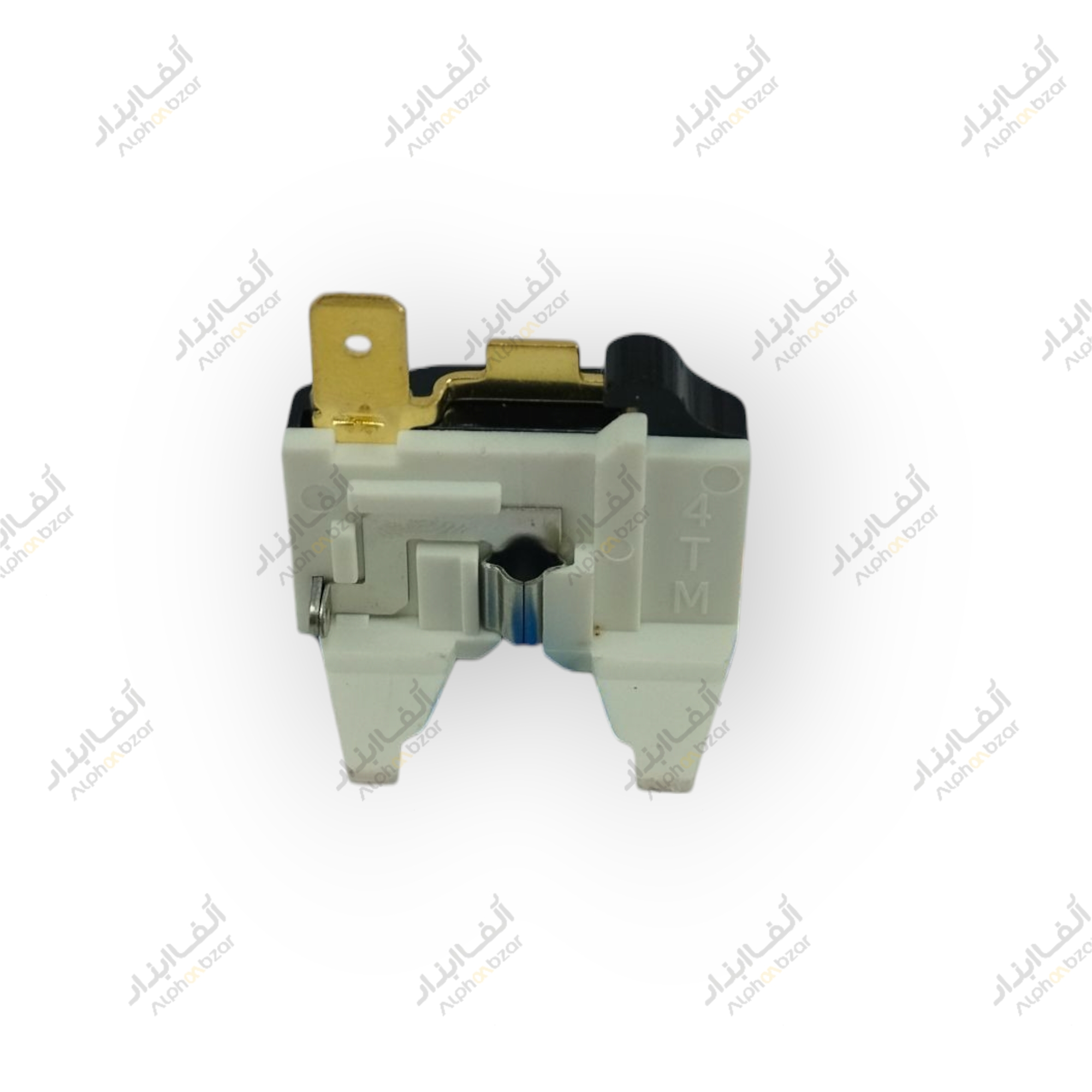

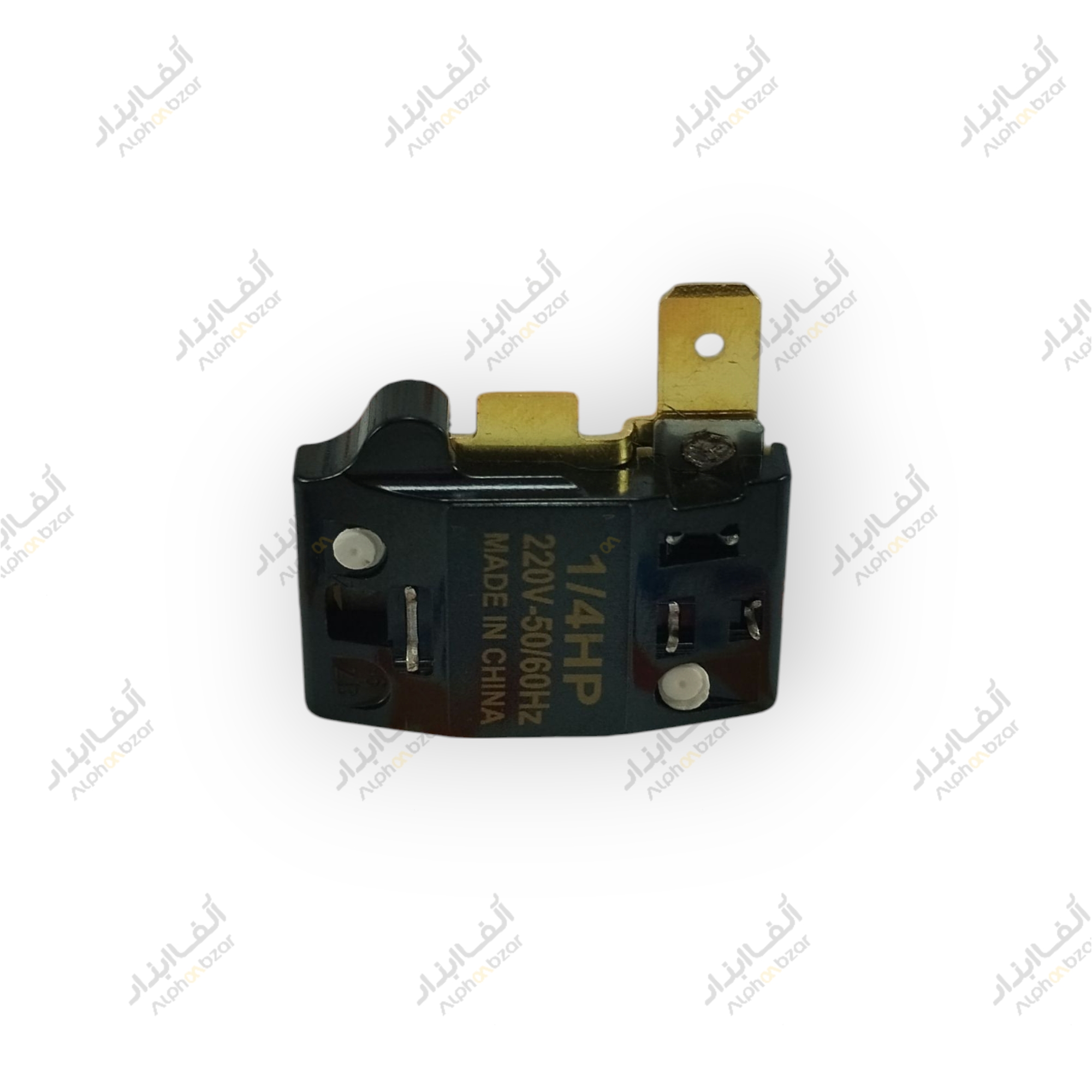

رله اورلود کمپرسور یخچال فریزر کتابی

مشخصات فنی کلی

نوع رله: رله اورلود حرارتی (Thermal Overload Relay)

مدل: Z20V-5010DC

ولتاژ کاری: 220V AC

محدوده جریان: 5-10 آمپر (قابل تنظیم)

تعداد فاز: تک فاز (Single Phase)

کاربرد اصلی: کمپرسور یخچال و فریزر

کلاس حفاظت: Class 10A

دمای کاری: -25°C تا +55°C

استاندارد: IEC 60947-4-1

کارکرد و عملکرد

رله اورلود حرارتی تک فاز یک وسیله حفاظتی ویژه برای کمپرسورهای یخچال و فریزر است که از موتور کمپرسور در برابر اضافه بار، گرمای بیش از حد و مشکلات الکتریکی محافظت می‌کند. این رله با استفاده از اصل حرارتی و انبساط فلزات دوگانه (بی متال) عمل می‌کند.

حفاظت از اضافه بار: تشخیص جریان بیش از حد کمپرسور

حفاظت از گرمای زیاد: قطع مدار هنگام داغ شدن بیش از حد

زمان عملکرد: 5-60 ثانیه (بسته به میزان اضافه بار)

دقت عملکرد: ±7% در شرایط نامی کمپرسور

نحوه نصب و اتصال

مراحل نصب در یخچال:

1. قطع کامل برق یخچال از پریز

2. باز کردن درب پشتی یا کاور کمپرسور

3. شناسایی ترمینال‌های کمپرسور (START, RUN, COMMON)

4. قرار دادن رله روی ترمینال‌های کمپرسور

5. اتصال سیم‌های برق به رله طبق نقشه

6. تنظیم جریان مطابق با مشخصات کمپرسور

7. تست عملکرد با روشن کردن یخچال

هشدار ایمنی: حتماً قبل از باز کردن یخچال، دوشاخه را از برق کشیده و 15 دقیقه صبر کنید تا خازن تخلیه شود.

عیب‌یابی و مشکلات متداول

کمپرسور روشن نمی‌شود: - بررسی اتصال رله به ترمینال‌ها
- چک کردن تنظیم جریان
-چک کردن رله با چک بوق یا بیزر

یخچال خاموش می‌شود: - بررسی کثیفی کندانسور
- چک کردن گاز یخچال
- کنترل دمای محیط

صدای کلیک مکرر: - مشکل در ترمینال‌های کمپرسور
- نیاز به تعویض رله
- بررسی ولتاژ ورودی

داغ شدن رله: - اتصال سست در ترمینال‌ها
- جریان بیش از حد کمپرسور
- نیاز به تعویض فوری

نگهداری و تعویض

برنامه نگهداری دوره‌ای:

ماهانه: بازرسی ظاهری رله، تست عملکرد یخچال

3 ماهه: تمیز کردن کندانسور، چک اتصالات

6 ماهه: بررسی کامل عملکرد کمپرسور

سالانه: تعویض رله در صورت نیاز

نکته مهم: عمر مفید این رله در یخچال معمولاً 5-8 سال است. در صورت خرابی مکرر کمپرسور، رله را تعویض کنید.

نحوه تعویض

مراحل تعویض رله در یخچال:

1. قطع کامل برق یخچال و کشیدن دوشاخه

2. عکس گرفتن از اتصالات رله قدیمی

3. کشیدن آرام رله از روی ترمینال‌های کمپرسور

4. تمیز کردن ترمینال‌ها با اسپری تماس

5. فشار دادن رله جدید روی ترمینال‌ها

6. بررسی محکم بودن اتصال

7. روشن کردن یخچال و تست عملکرد

کاربردها و استفاده

یخچال خانگی: یخچال‌فریزر، فریزر صندوقی، یخساز

تخصصی: آبسردکن، کولر آبی، پمپ‌های کوچک

نکات ایمنی

⚡ هرگز با دست مرطوب به رله دست نزنید
🔧 قبل از کار، حتماً دوشاخه یخچال را بکشید
📋 تعویض توسط تکنسین لوازم خانگی انجام شود
🌡️ رله را در محیط خشک نگهداری کنید
📊 حتماً مشخصات کمپرسور را رعایت کنید
❄️ پس از تعویض، 4 ساعت صبر کنید تا یخچال را روشن کنید
