برند : هیتاچی
دستهبندی : فن یخچال فریزر

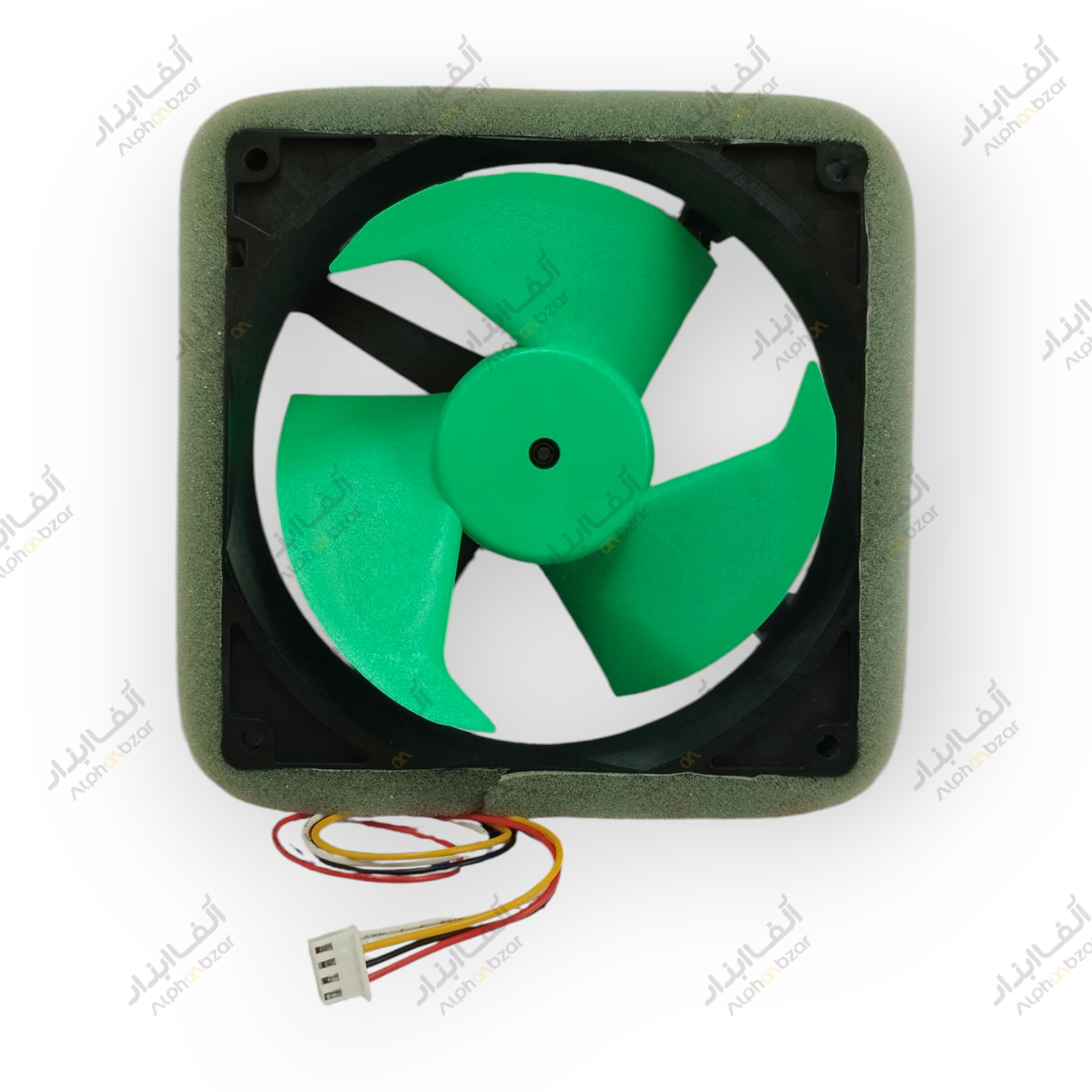

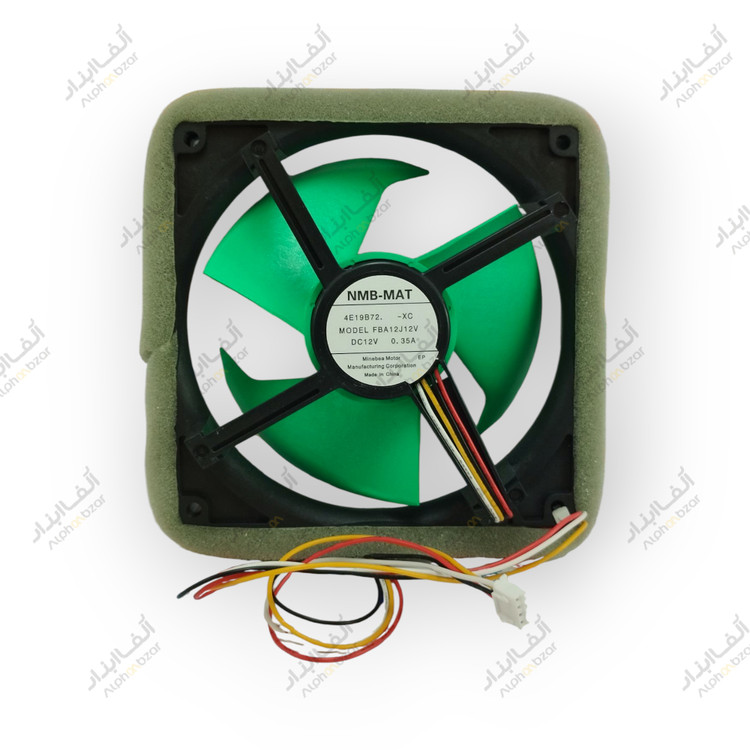

فن یخچال فریزری هیتاچی ۱۲ ولت 4 سیم مدل FBA12J12V
Hitachi 12V 4-Wire Refrigerator Freezer Fan Model FBA12J12V
برند : هیتاچی
مدل : FBA12J12V
ولتاژ کاری فن : 12 ولت DC
جریان مصرفی فن : 0.35A
+ موارد بیشترفن یخچال فریزر هیتاچی NMB-MAT FBA12J12V
راهنمای کامل مشخصات فنی، نصب، تعمیر و نگهداری
مشخصات فنی

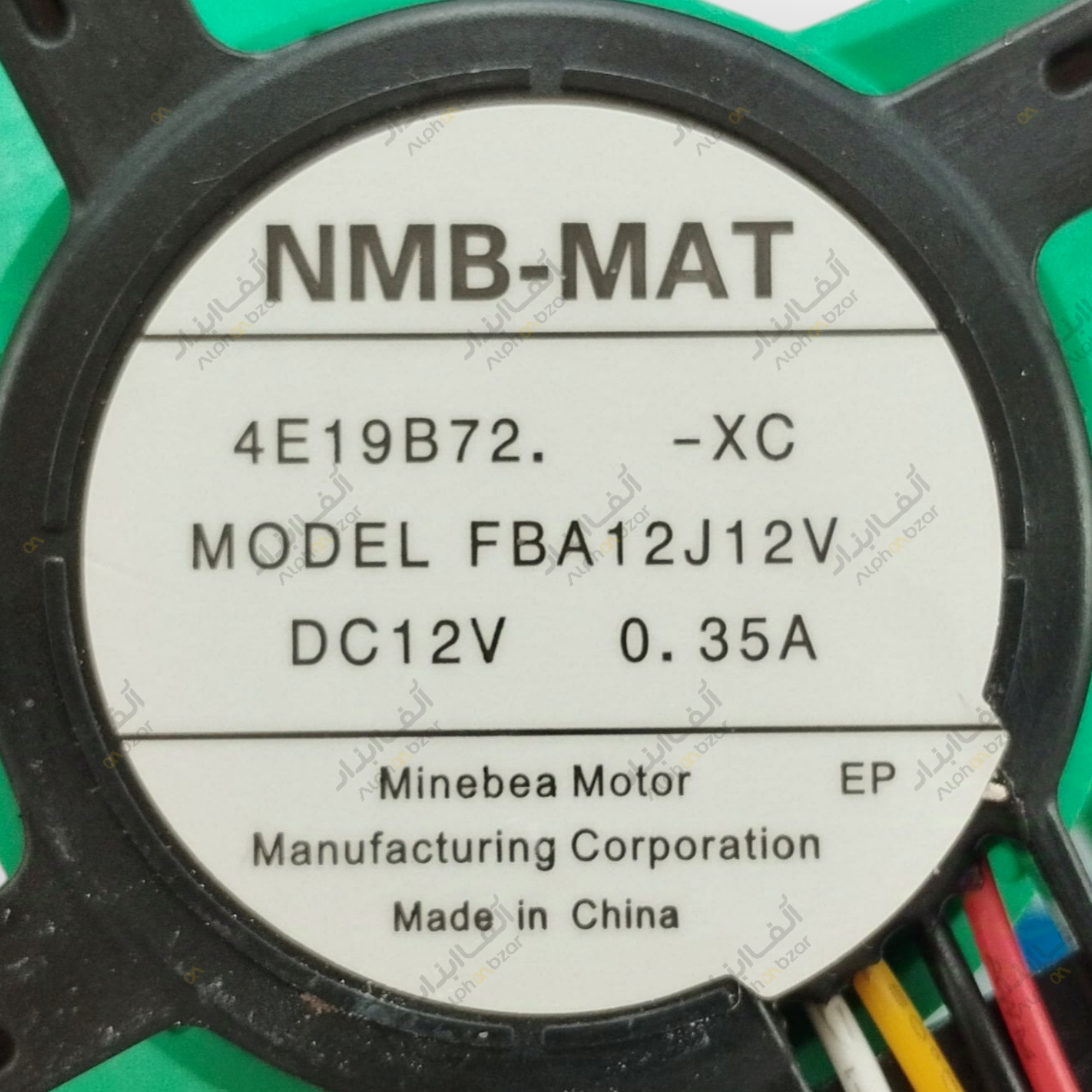

- مدل: NMB-MAT FBA12J12V
- ولتاژ کاری: DC 12V
- جریان مصرفی: 0.35A
- تعداد سیم: 4 سیم (PWM کنترل)
- ابعاد: 120×120×25 میلی‌متر
- سرعت: متغیر با کنترل PWM
- نوع بیرینگ: Ball Bearing
- عمر مفید: 50,000 ساعت
- کشور سازنده: چین
- سازنده: Minebea Motor Manufacturing Corporation
کاربرد و سازگاری
- برند اصلی: یخچال‌های هیتاچی
- محل نصب: کمپرسور یا کندانسور
- وظیفه: خنک‌کاری سیستم تبرید
- قابلیت جایگزینی: سایر فن‌های 12V مشابه
- دمای کاری: -10 تا +60 درجه سانتی‌گراد
| مدل یخچال | سازگاری | توضیحات |
|---|---|---|
| Hitachi R-W series | ✅ کامل | سازگاری 100% |
| Hitachi R-V series | ✅ کامل | نیاز به بررسی پین‌ها |
| سایر برندها | ⚠️ شرطی | بررسی ولتاژ و ابعاد |
تشخیص خرابی
- عدم چرخش: بررسی تغذیه 12 ولت
- صدای غیرعادی: بیرینگ فرسوده
- چرخش آهسته: کثیفی یا خرابی PWM
- گرم شدن زیاد: بلوکه بودن پره‌ها
- ارتعاش: عدم تعادل یا شکستگی پره
آزمایش و تست
- تست ولتاژ: DC 12V بین سیم‌های قرمز و سیاه
- تست جریان: حداکثر 0.35 آمپر
- تست مقاومت: بین 20-50 اهم (موتور)
- تست PWM: سیگنال کنترل سرعت
- تست مکانیکی: چرخش آزاد بدون مقاومت
⚠️ هشدارهای ایمنی
- قبل از تعمیر، دستگاه را از برق جدا کنید
- از دستکش و عینک ایمنی استفاده کنید
- با قطعات برقی با دقت کار کنید
- در صورت عدم اطمینان، به متخصص مراجعه کنید
مراحل تعویض فن
- یخچال را از برق جدا کرده و 2 ساعت منتظر بمانید
- پنل پشتی یا بالایی یخچال را باز کنید
- کانکتور 4 سیمه فن قدیمی را جدا کنید
- پیچ‌های نگهدارنده فن را با پیچ‌گوشتی باز کنید
- فن قدیمی را خارج کرده و محل را تمیز کنید
- فن جدید را در جای خود قرار داده و پیچ‌ها را سفت کنید
- کانکتور را به درستی وصل کنید (توجه به رنگ سیم‌ها)
- پنل را بسته و یخچال را به برق وصل کنید
- عملکرد فن را بررسی کنید
عیب‌یابی مشکلات رایج
مشکل: فن اصلاً کار نمی‌کند
راه‌حل: بررسی تغذیه برق، کانکتور و فیوز مدار
مشکل: فن صدای زیاد می‌دهد
راه‌حل: تمیز کردن پره‌ها یا تعویض بیرینگ
مشکل: سرعت فن کم است
راه‌حل: بررسی سیگنال PWM و تمیز کردن فن
مشکل: فن گاهی کار می‌کند گاهی نه
راه‌حل: بررسی اتصالات برقی و کانکتور
برنامه نگهداری دوره‌ای
ماهانه: تمیز کردن گرد و غبار روی پره‌ها
3 ماهه: بررسی صدا و ارتعاش فن
6 ماهه: تست ولتاژ و جریان مصرفی
سالانه: بررسی کلی و روغن‌کاری بیرینگ
نکات مهم خرید و انبارداری
- خرید: از فروشندگان معتبر قطعات یدکی خریداری کنید
- بسته‌بندی: در بسته‌بندی اصلی و خشک نگهداری شود
- دما: در دمای اتاق (15-25 درجه) انبار شود
- رطوبت: از رطوبت زیاد دوری کنید
